OETIKER FAST 3000
6.
Verstemm-Trennkopf wieder zusammenbauen (siehe Kapitel 9.3.3).
7.

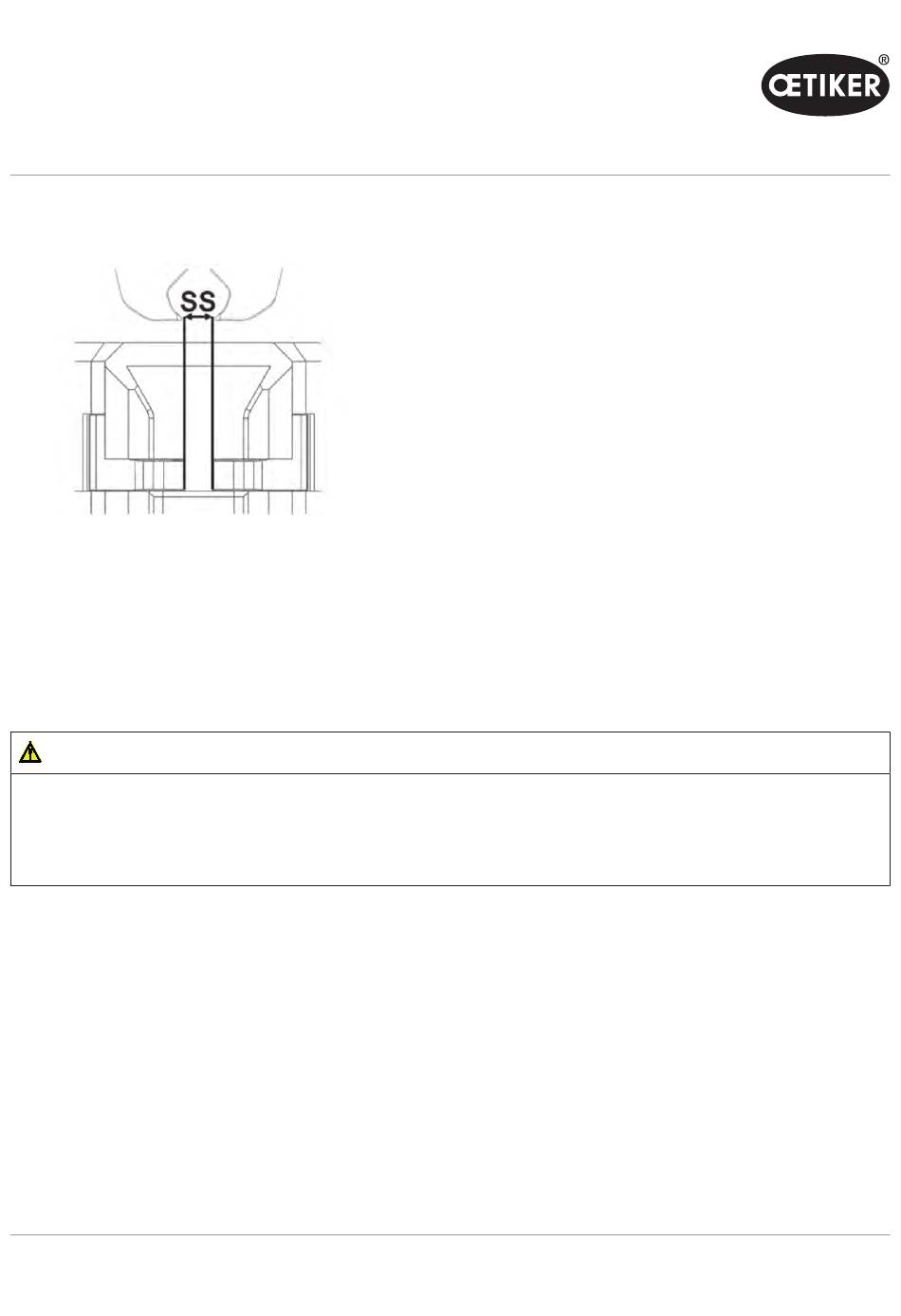

Der Schliessspalt SS muss innerhalb von 3±0,1 mm liegen (im geschlossenen Zustand messen).
8.
Nach der Montage und Befestigung des Kopfgehäuse-Deckels müssen alle drei Schieber mit geringem Wider-
stand bewegbar sein.
9.
Nach dem Zusammenbau des FAST 3000 eine Schliesskraftverifizierung mit 1850 N durchführen (siehe Kapitel
6.8.4). Die Schliesskraft muss innerhalb von ±100 N liegen.
10. Zehn WingGuard
®
9.2.6 B - Service - alle 200.000 Zyklen durchzuführen
VORSIcHT
Verschleissteile (Verstemmbacken) sind nach 100.000 Schliessungen zu ersetzen.
Verschleissteile (Trennstempel, Keil Verstemmen, Verstemmbackenachse, Klemmhebel) sind nach 200.000
Schliessungen zu ersetzen.
Der gesamte Verstemm-Trennkopf und die Klemmeinheit müssen zudem gereinigt und geschmiert werden.
Alle 200.000 Zyklen muss ein erweiterter/grosser Service durchgeführt werden.
1.
Verstemm-Trennkopf auseinanderbauen (siehe Kapitel 9.3).
2.
Werkzeugkopf reinigen und schmieren (siehe Kapitel 9.2.4).
3.
Keil Verstemmen ersetzen (siehe Kapitel 9.3.4).
4.
Verstemmbackenachse ersetzen (siehe Kapitel 9.3.5).
5.
Verstemmbacken ersetzen (siehe Kapitel 9.3.3).
Trennstempel ersetzen (siehe Kapitel 9.3.3).
6.
7.
Verstemm-Trennkopf wieder zusammenbauen (siehe Kapitel 9.3).
8.
Klemmeinheit reinigen und schmieren.
9.
Tauschen Sie den Klemmhebel aus (siehe Kapitel 9.3.6).
10. Der Schliessspalt SS muss innerhalb von 3 +-0,1 mm liegen (im geschlossenen Zustand messen).
Ausgabe 12.19
-Klemmen schliessen. Bei diesen zehn Schliessungen sind keine NOK-Teile erlaubt.
08903980
Wartung und Austausch von Teilen
9-134
