OETIKER FAST 3000
1.
Bauen Sie den Verstemm-Trennkopf unter Einhaltung der Ausbauanweisungen auseinander (siehe „Vers-
temm-Trennkopf zerlegen")
2.
Tauschen Sie die Verstemmbacken aus.
3.
Bauen Sie den Verstemm-Trennkopf wieder zusammen.

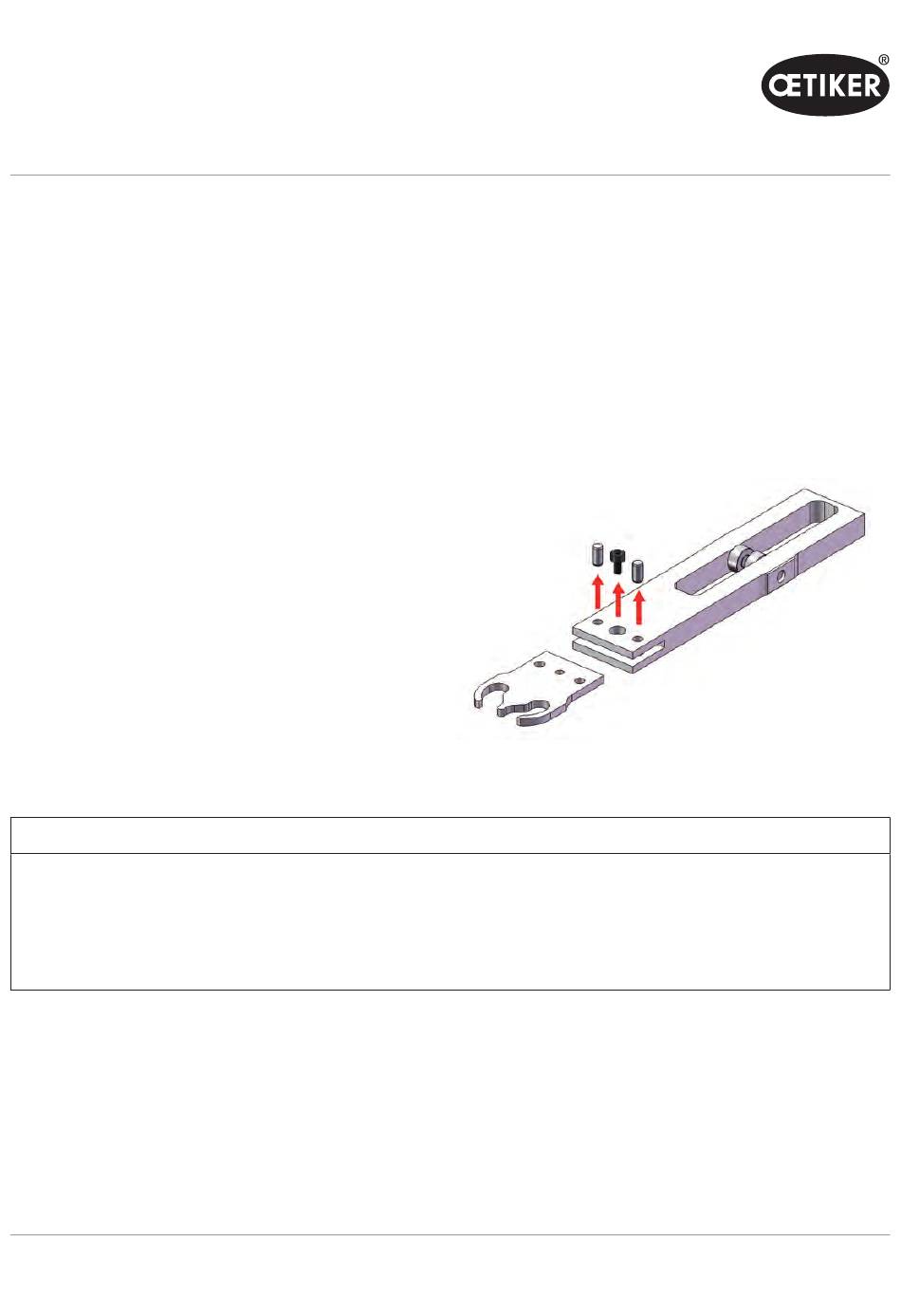

9.3.4 Keil Verstemmen austauschen
Für Einzelheiten zum Auseinandernehmen des Verstemm-Trennkopfs siehe Kapitel 9.3.1 und 9.3.3.
1.
Lösen Sie die Befestigungsschraube und nehmen
Sie diese ab.
2.
Entfernen Sie die Bolzen.
3.
Ziehen Sie den Keil Verstemmen aus dem Schieber
Verstemmen und ersetzen Sie den Keil Verstemmen
durch einen neuen.
4.
Stecken Sie die Bolzen wieder in ihre Aussparungen.
5.
Ziehen Sie die Befestigungsschraube an.
6.
Montieren Sie den Verstemmkopf wieder wie in
Kapitel „Verstemm-Trennkopf zusammenbauen"
beschrieben.
9.3.5 Verstemmbackenachse austauschen
HINWEIS
Die Verstemmbackenachse darf nur mit den dafür vorgesehenen Auspress- und Einpresswerkzeugen ausgetauscht
werden (siehe Kapitel 9.7). Verwenden Sie keinen Hammer und Durchschlag, da diese das Risiko von mechanischen
Beschädigungen erhöhen.
Das Achsen-Einpresswerkzeug sorgt für eine korrekte Einpresstiefe der Verstemmbackenachse. Die Achse darf
nicht über die Distanzplatte hinausragen und darf nicht zu tief eingepresst werden.
Ausgabe 12.19
08903980
Wartung und Austausch von Teilen
9-142
