Aufbau der Werkzeugmechanik

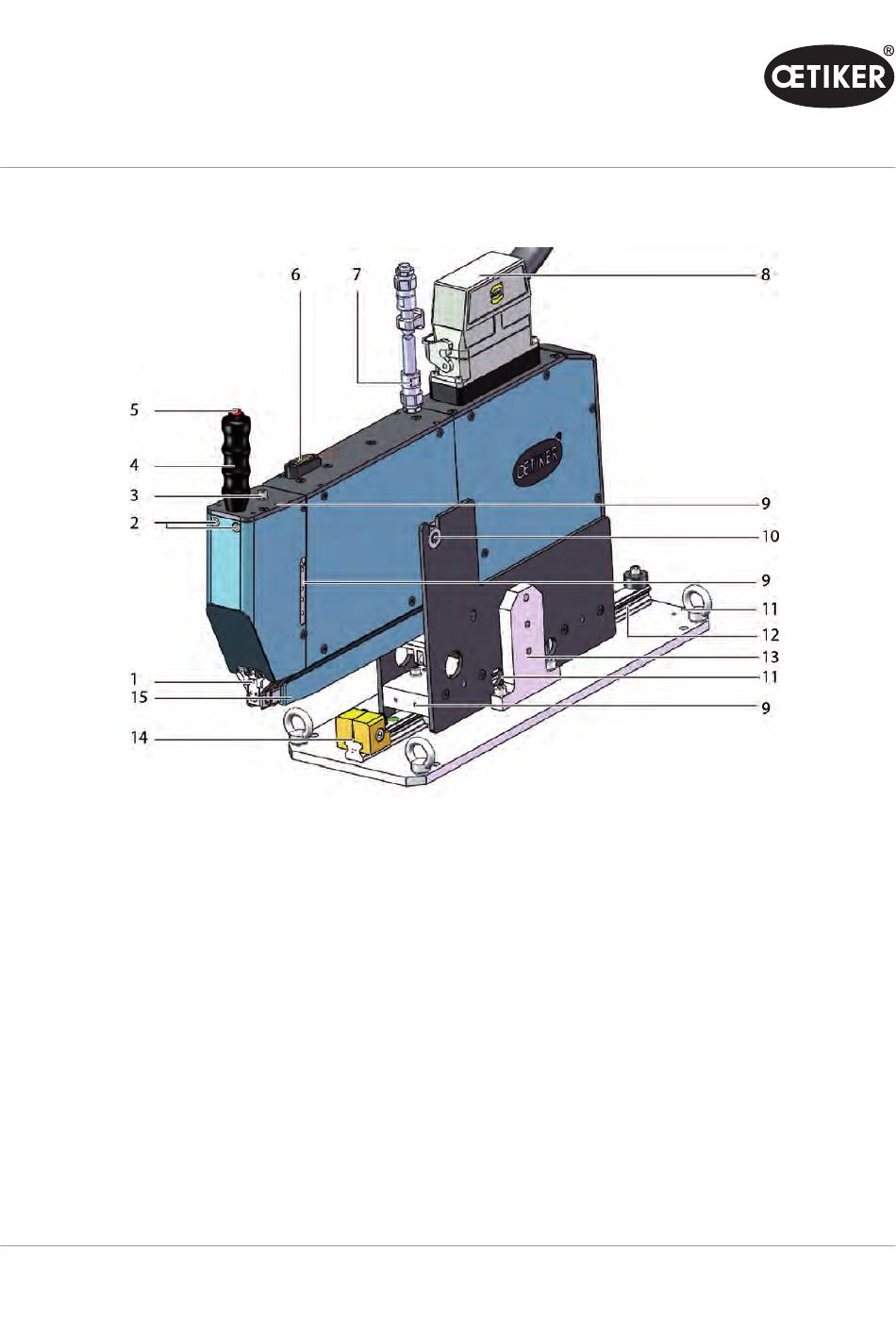

Fig. 8
Werkzeugmechanik des FAST 3000
1
Verstemm-Trennkopf
2
LED-Bandanwesenheit
3
Anschluss für kundenseitigen
Klemmtaster M8 3-polig
4
Handgriff
5
Klemmtaster
Ausgabe 12.19
Mit dem Verstemm-Trennkopf wird die WingGuard®-Klemme vers-
temmt und das überstehende Bandende abgeschnitten.
Zeigt die Bandanwesenheit an:
•
Dauer aus: Kein Band anwesend
•
Langsam blinkend: Band anwesend, aber nicht geklemmt
•
Rasch blinkend: Band anwesend und geklemmt, aber nicht genü-
gend weit eingeführt. Das Band muss weiter eingeführt werden
•
Dauerlicht: Band anwesend und geklemmt. Bereit für Abbindezy-
klus
Hier kann bei Verwendung eines zweiten Handgriffs auch ein zweiter
Klemmtaster angeschlossen werden.
Mithilfe des Handgriffs kann das Werkzeug positioniert werden.
Zur Auslösung der Fixierung des WingGuard®-Bandendes.
