OETIKER FAST 3000
9.3.2 Montage des Verstemm-Trennkopfes
1.
Versichern Sie sich, dass das FAST 3000 ausge-
schaltet ist.
2.
Montieren Sie den Verstemm-Trennkopf in um-
gekehrter Reihenfolge zum Kapitel 9.3.1, Schritte
3 bis 7.
Anzugsdrehmoment M6-Schrauben:
7–9 Nm (62–80 lbf in)
9.3.3 Verstemmbacken und/oder Trennstempel austauschen
VORSIcHT
Schäden am Werkzeug durch Fremdteile oder unsachgemässe Handhabung.
Verbauen Sie nur Original-Teile von OETIKER. Andere als die bezeichneten Verstemmbacken dürfen nicht in den
Verstemm-Trennkopf eingebaut werden.
Für die Zerlegung und den Zusammenbau des Verstemm-Trennkopfs dürfen keinerlei Schlagwerkzeuge verwendet
werden. Die Baugruppe ist Teil eines Messsystems, welches bei unsachgemässer Behandlung beschädigt werden
kann.
Für weitere Informationen zu Teilenummern von Ersatzteilen, siehe Kapitel 9.7.
Für weitere Information zur Benennung der Komponenten des Verstemm-Trennkopfes, siehe Kapitel 4.2.

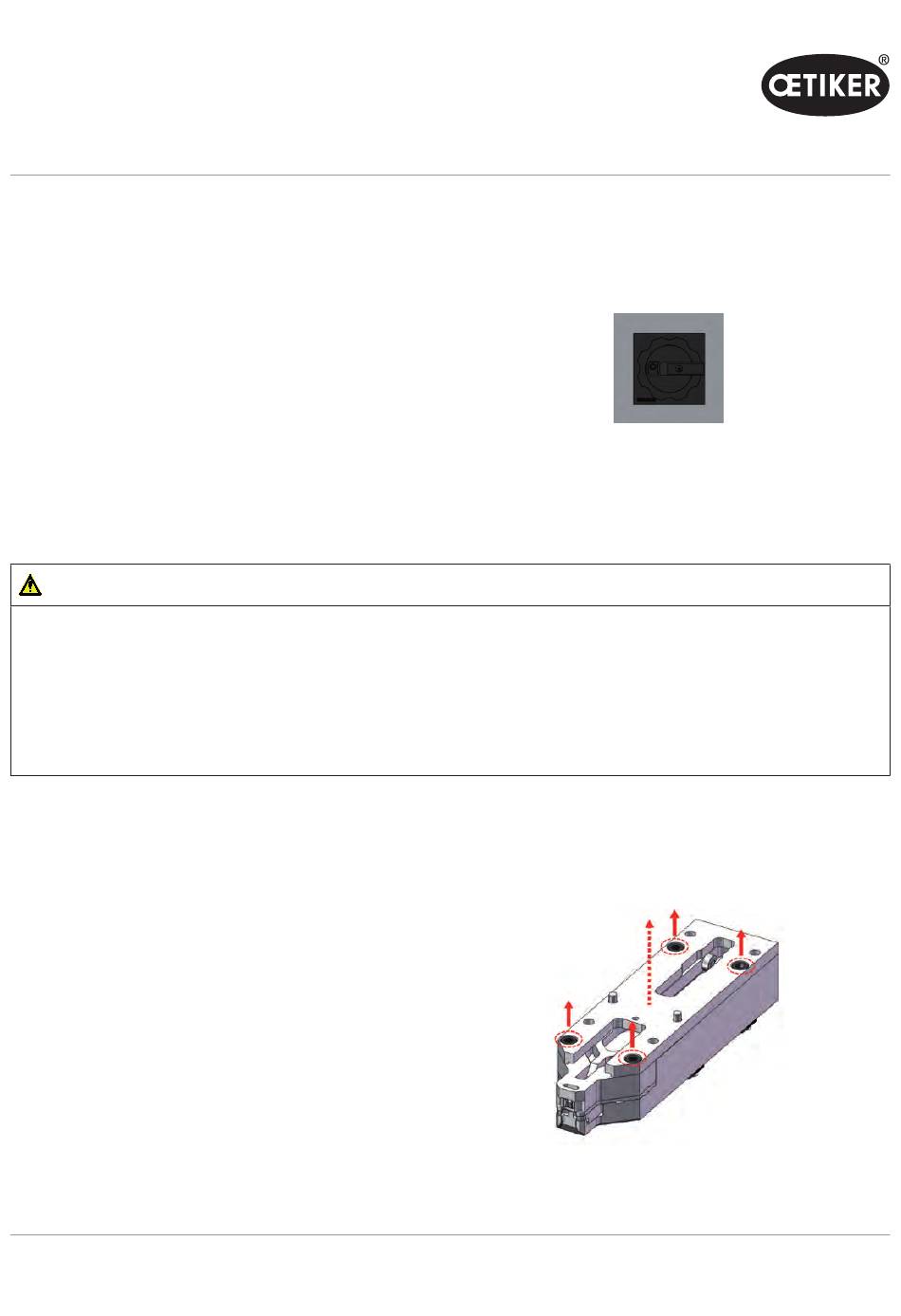

Verstemm-Trennkopf zerlegen
1.
Versichern Sie sich, dass der Arbeitsplatz frei von
Spänen und Staub ist.
2.
Stellen Sie den Verstemm-Trennkopf mit der Vor-
derseite nach unten auf dem Arbeitsplatz ab.
3.
Lösen Sie die 4 Schrauben und nehmen Sie den
Kopfgehäusedeckel ab.
Ausgabe 12.19
08903980
Wartung und Austausch von Teilen
9-138
