Inhaltszusammenfassung für Megasat HD 1

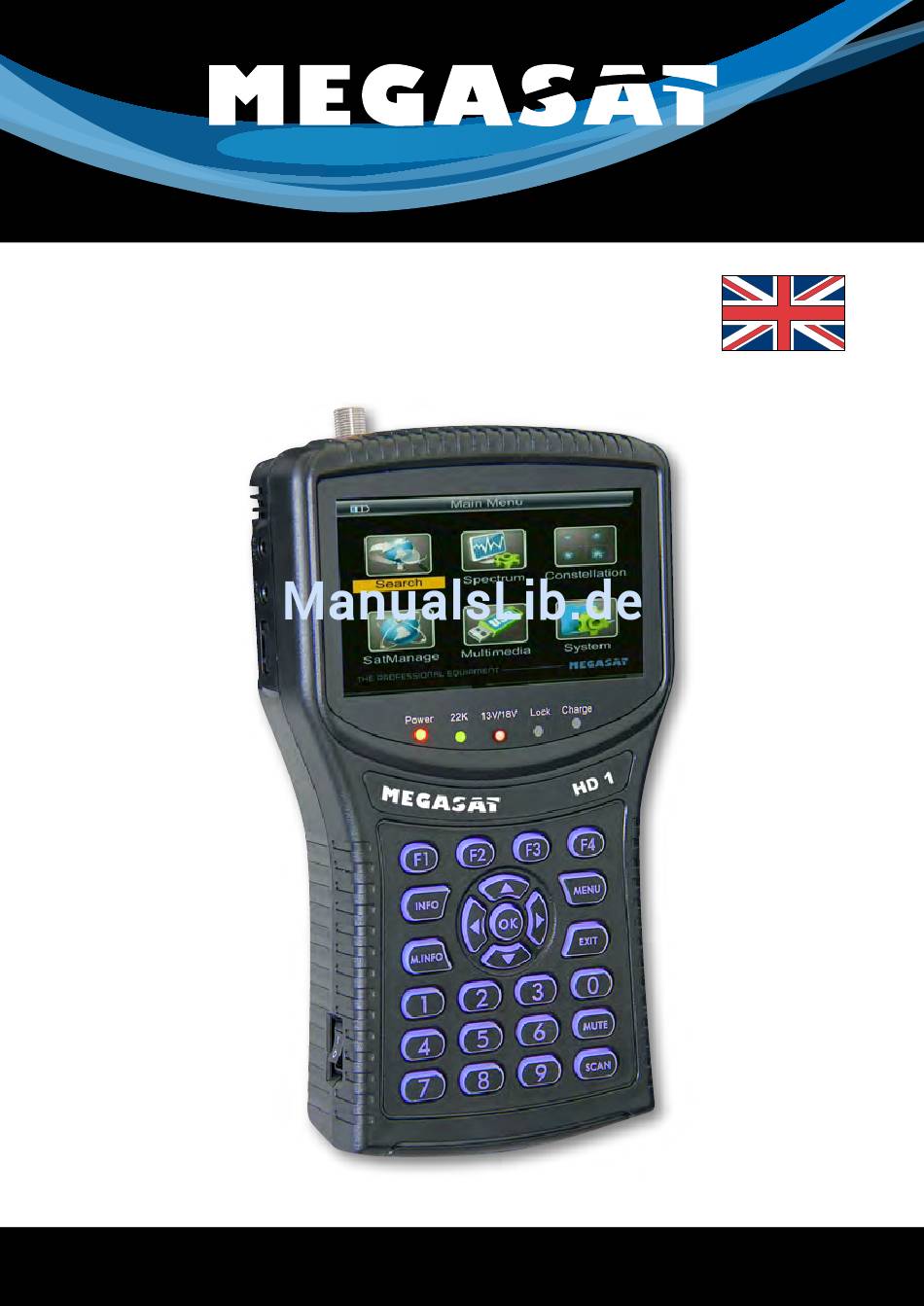

- Seite 1 Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD 1 user manual English...
- Seite 15 Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD 1 Bedienungsanleitung Deutsch Status: v1.0 January 2013...
- Seite 16 3.2.9 Unicable SCR ....................12 4.4 Programliste ........................24 3.2.0.1 Analyzer ......................12 4.5 Untertitel .........................24 5. Technische Daten ......................25 3.2.0.2 Analyzer of Unicable SCR ..............13 6. Fehlerbehebung .......................26 Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH...
-
Seite 17: Leitfaden
1.3 Produktübersicht und Abbildungen 1. Leitfaden 1.1 Wichtige Sicherheitshinweise Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Vor der Inbetriebnah- me möchten wir Sie bitten, folgende Hinweise zu beachten: • Befolgen Sie bitte vor Inbetriebnahme die Schritte der Bedienungsanleitung. •... -
Seite 18: Installation Des Satmessgerätes
1.4 Installation des Satmessgerätes Beschreibung Funktion LNB IN Verbindung mit einem Koaxialkabel zum LNB AV OUT Verbindung AV-Anschluss zum TV AV IN Verbindung AV-Anschluss zum Satmessgerät Netzschalter Ein / Aus USB Port Anschluss eines USB Sticks DC Anschluss Anschluss des Ladekabels 12VDC (Adappter 230VAC/12VDC/1,5A) LED Lampe LED Licht (bei Dunkelheit) Speaker... -
Seite 19: Suche
3.1 Suche 3.1.5 Frequenz Frequenz des aktuellen Transponders, geben Sie den Wert mit den Nummerntasten ein. 3.1.6 Symbolrate Symbolrate des aktuellen Transponders, geben Sie den Wert mit den Nummerntasten ein. 3.1.7 Pol Drücken Sie um zwischen Vertikal und Horizontal zu wechseln. 3.1.8 NIT Suche Drücken Sie um NIT Suche zu aktivieren oder zu deaktivieren. -
Seite 20: Schnellsuche
DiSEqC1.2 Einstellung Drücken Sie für S/Q, Monitor, Scan, Auto, Blind, und bestätigen Sie mit OK • S/Q: Vergrößerung der Signalstärke • Monitor: Verwenden von Ebene, um und-qualität die Stärke und Qualität zu zeigen • Satellit: Drücken Sie um den gewünschten Satelliten zu wählen. •... -
Seite 21: Satellit
3.2.1 Satellit Drücken Sie in der Satelliten Liste. Drücken Sie um den Cursor zu bewegen, drücken Sie anschließend OK um den gewünschten Satelliten auszuwählen. 3.2.2 LNB Typ Drücken Sie um Single/Universal/Unicable usw. auszuwählen, entsprechend ihres LNB Typs, das sie installiert haben (Standard:Universal). 3.2.3 LOW FREQ / HIGH FREQ Geben Sie die richtige LNB-Frequenz für Ihr LNB mit den Zifferntasten oder mit den Tasten ein (Standard 9750/10600). -
Seite 22: Konstellation
3.3 Konstellation Es ist das gleiche wie bei „Satelliten Suche“. Bitte folgen Sie den Anweisungen in diesem Kapitel. In der Konstellation-Oberfläche drücken Sie die OK-Taste. 3.5.1 Musik Drücke Sie für Grafik Aktualisieren oder Exit zum verlassen. 3.4 TP Manager Drücken Sie um einen Titel auszuwählen, danach drücken Sie OK um ihn abzuspielen. -
Seite 23: Video
3.5.2 Video Drücken Sie die MENU Taste für die Übersicht. Drücken Sie , um den Cursor zu be- wegen, drücken Sie dann die OK-Taste für die jeweilige Funktion. Es die gibt Funktionen Drücken Sie um ein Video auszuwählen, danach drücken Sie OK um Drehen, Verzögerung, Zoom, Play/Pause, Vorheriges Bild, Nächstes Bild, Stop. -
Seite 24: System Einstellungen
3.6 System Einstellungen 4. Kanäle 4.1 Kanalmanager Drücken Sie F4 um in den Kanalmanager zu gelangen. 3.6.1 Sprache Drücken Sie um die Sprache auszuwählen. 3.6.2 Bildschirmformat 4.1.1 Kanäel umbenennen Drücken Sie um das Bildschirmformat zu ändern: 4:3PS/4:3LB/16:9PS/16:9LB. 3.6.3 Beleuchtungseinstellung Drücken Sie um die Beleuchtung einzustellen: aus/5 sek./10 sek./20 sek. -
Seite 25: Kanäle Löschen
4.1.2 Kanäle löschen 1. Drücken Sie um den Kanal auszuwählen. 2. Drücken Sie die Taste F4, der Kanal wird mit dem Symbol „ “ markiert. 3. Drücken Sie um den Kanal zu überspringen, drücken Sie F4/OK um zu Bestätigen. 4. Drücken Sie die MENU-Taste, eine Warnung erscheint, wenn Sie Ja wählen, wird die Änderung gespeichert. -
Seite 26: Favoriten Einstellen
4.2.3 Favoriten einstellen 4.2.6 Satelliten sortieren 1. Drücken Sie um den Kanal auszuwählen. 1. Drücken Sie F4, es erscheint das Untermenü mit Sortierung im Bildschirm. 2. Drücken Sie OK, der Kanal wird mit einem Symbol markiert. 2. Drücken Sie um die Satelliten zu sortieren. 3. -
Seite 27: Programmliste
In den Informationen drücken Sie F1 um abzubrechen, oder MENU um zurückzukehren. 5. Technische Daten Drücken Sie F1, um Elemente auswählen. ÜBERTRAGUNGSSTANDARDS DVB-S2/S SATELLITEN EINGANG/DEMODULATION Verbindungstyp ...........F Stecker Eingangs Frequenz ..........950 bis 2150 MHz Signal Eingangs Level ........- 65 bis -25 dBm Bandsteuerung ............22 KHz LNB Stromversorgung ........13 V / 18 V, IMax 400 mA Demodulation Typ ..........QPSK, 8PSK... -
Seite 28: Fehlerbehebung
6. Fehlerbehebung Notizen Problem Mögliche Ursachen Was ist zu tun Keine Anzeige leuchtet Netzschalter ist aus oder Kontrollieren Sie die die Batterien sind leer. Stromversorgung Kein Ton oder Bild, aber die AV Eingang angeschlossen, Ziehen Sie das AV Kabel Gerätevorderseite leuchtet. aber kein Video Eingang aus der Buchse Kein Ton oder Bild... - Seite 29 Stand: v1.0 Januar 2013...
