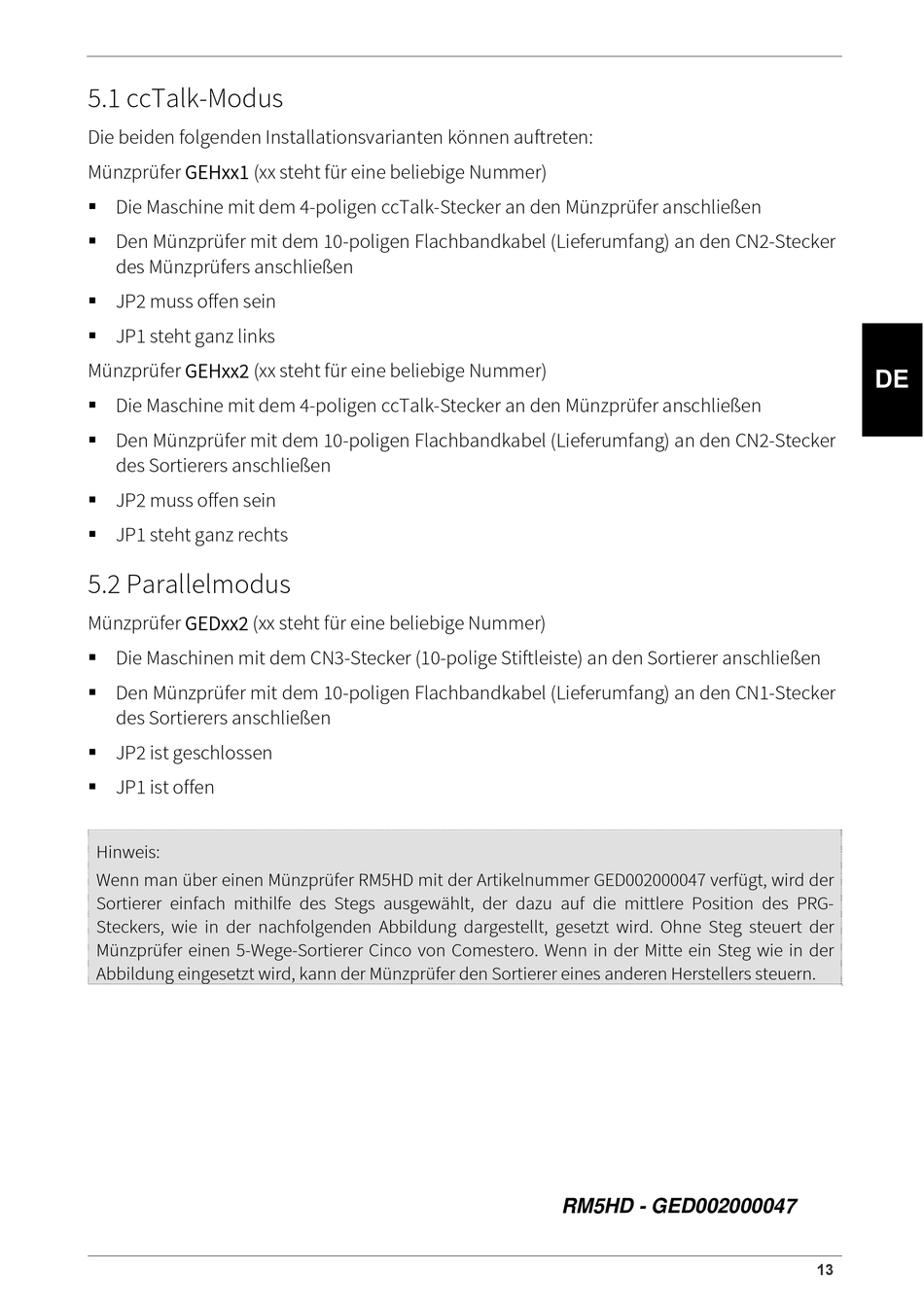

5.1 ccTalk-Modus

Die beiden folgenden Installationsvarianten können auftreten:
Münzprüfer GEHxx1 (xx steht für eine beliebige Nummer)
 Die Maschine mit dem 4-poligen ccTalk-Stecker an den Münzprüfer anschließen
 Den Münzprüfer mit dem 10-poligen Flachbandkabel (Lieferumfang) an den CN2-Stecker
des Münzprüfers anschließen
 JP2 muss offen sein
 JP1 steht ganz links
Münzprüfer GEHxx2 (xx steht für eine beliebige Nummer)
 Die Maschine mit dem 4-poligen ccTalk-Stecker an den Münzprüfer anschließen
 Den Münzprüfer mit dem 10-poligen Flachbandkabel (Lieferumfang) an den CN2-Stecker
des Sortierers anschließen
 JP2 muss offen sein
 JP1 steht ganz rechts

5.2 Parallelmodus

Münzprüfer GEDxx2 (xx steht für eine beliebige Nummer)
 Die Maschinen mit dem CN3-Stecker (10-polige Stiftleiste) an den Sortierer anschließen
 Den Münzprüfer mit dem 10-poligen Flachbandkabel (Lieferumfang) an den CN1-Stecker
des Sortierers anschließen
 JP2 ist geschlossen
 JP1 ist offen
Hinweis:
Wenn man über einen Münzprüfer RM5HD mit der Artikelnummer GED002000047 verfügt, wird der
Sortierer einfach mithilfe des Stegs ausgewählt, der dazu auf die mittlere Position des PRG-
Steckers, wie in der nachfolgenden Abbildung dargestellt, gesetzt wird. Ohne Steg steuert der
Münzprüfer einen 5-Wege-Sortierer Cinco von Comestero. Wenn in der Mitte ein Steg wie in der
Abbildung eingesetzt wird, kann der Münzprüfer den Sortierer eines anderen Herstellers steuern.
RM5HD - GED002000047
