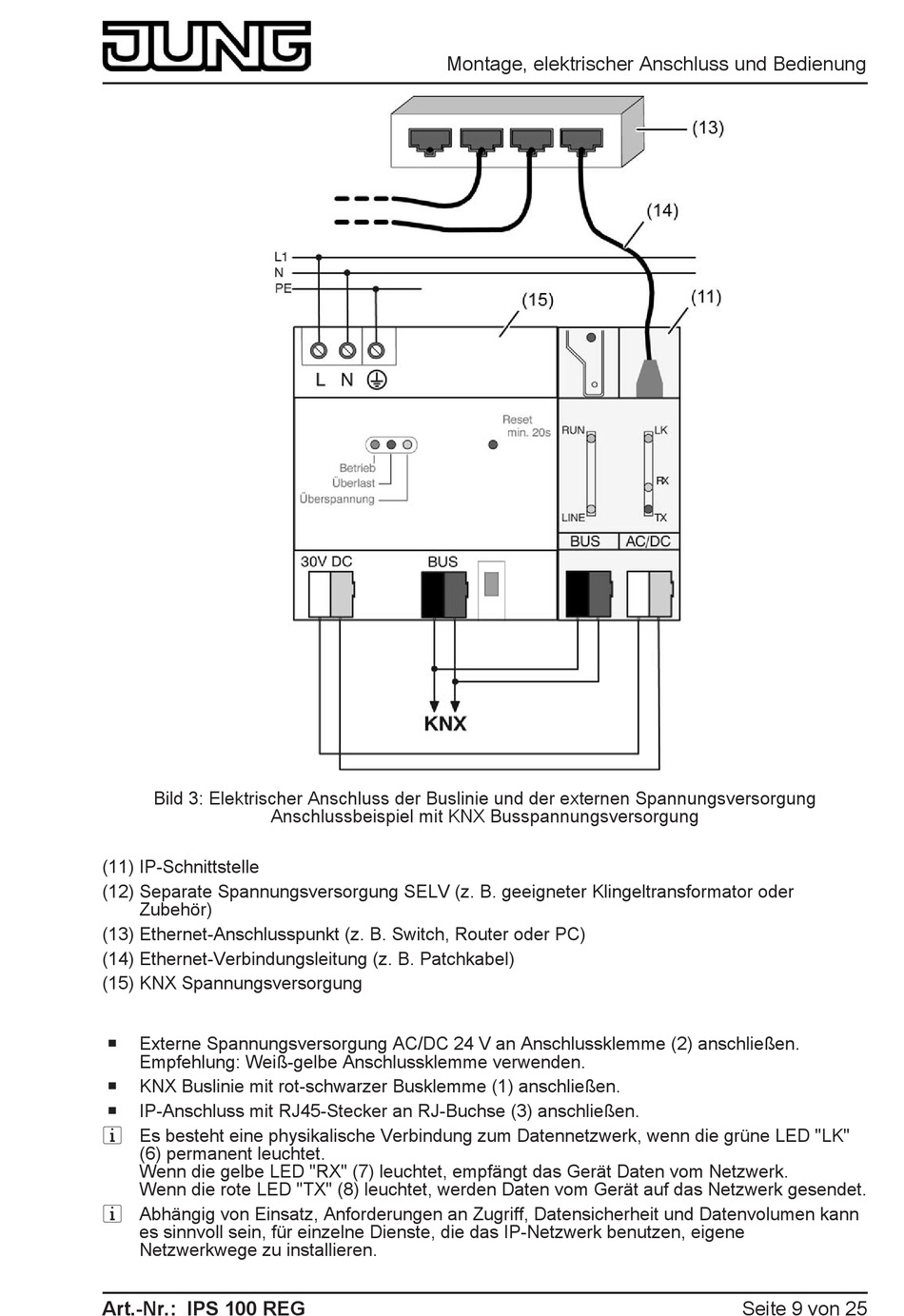

Bild 3: Elektrischer Anschluss der Buslinie und der externen Spannungsversorgung
Anschlussbeispiel mit KNX Busspannungsversorgung
(11) IP-Schnittstelle
(12) Separate Spannungsversorgung SELV (z. B. geeigneter Klingeltransformator oder
Zubehör)
(13) Ethernet-Anschlusspunkt (z. B. Switch, Router oder PC)
(14) Ethernet-Verbindungsleitung (z. B. Patchkabel)
(15) KNX Spannungsversorgung
o Externe Spannungsversorgung AC/DC 24 V an Anschlussklemme (2) anschließen.
Empfehlung: Weiß-gelbe Anschlussklemme verwenden.
o KNX Buslinie mit rot-schwarzer Busklemme (1) anschließen.
o IP-Anschluss mit RJ45-Stecker an RJ-Buchse (3) anschließen.
i Es besteht eine physikalische Verbindung zum Datennetzwerk, wenn die grüne LED "LK"
(6) permanent leuchtet.
Wenn die gelbe LED "RX" (7) leuchtet, empfängt das Gerät Daten vom Netzwerk.
Wenn die rote LED "TX" (8) leuchtet, werden Daten vom Gerät auf das Netzwerk gesendet.
i Abhängig von Einsatz, Anforderungen an Zugriff, Datensicherheit und Datenvolumen kann
es sinnvoll sein, für einzelne Dienste, die das IP-Netzwerk benutzen, eigene
Netzwerkwege zu installieren.
