Software "IP Schnittstelle 720001"
Kommunikationsparameter in der ETS
4.2.4 Kommunikationsparameter in der ETS
Für eine Kommunikation über KNXnet/IP Tunneling und ObjectServer muss das Gerät für jede
Verbindung eine virtuelle physikalische Adresse verwenden. Diese zusätzlichen physikalischen
Adressen dürfen nicht mit der physikalischen Adresse des Geräts identisch sein und dürfen
auch von keinem anderen Busgerät verwendet werden. In der ETS sollten die virtuellen
physikalischen Adressen durch Dummy-Geräte belegt werden.
Die zusätzlichen Adressen für das KNXnet/IP Tunneling können entweder manuell in der ETS
durch die Kommunikationseinstellungen oder automatisch durch das Gerät selbst zugewiesen
werden (siehe Seite 11). Zur Konfiguration der Kommunikationsschnittstelle in der ETS 3 sind
die folgenden Schritte auszuführen...
1.
Zunächst ist die ETS zu starten und der Optionsdialog der Kommunikationseigenschaften
aufzurufen. Der Aufruf erfolgt durch das Programm-Menü mit "Extras -> Optionen ->
Kommunikation" (Bild 4).

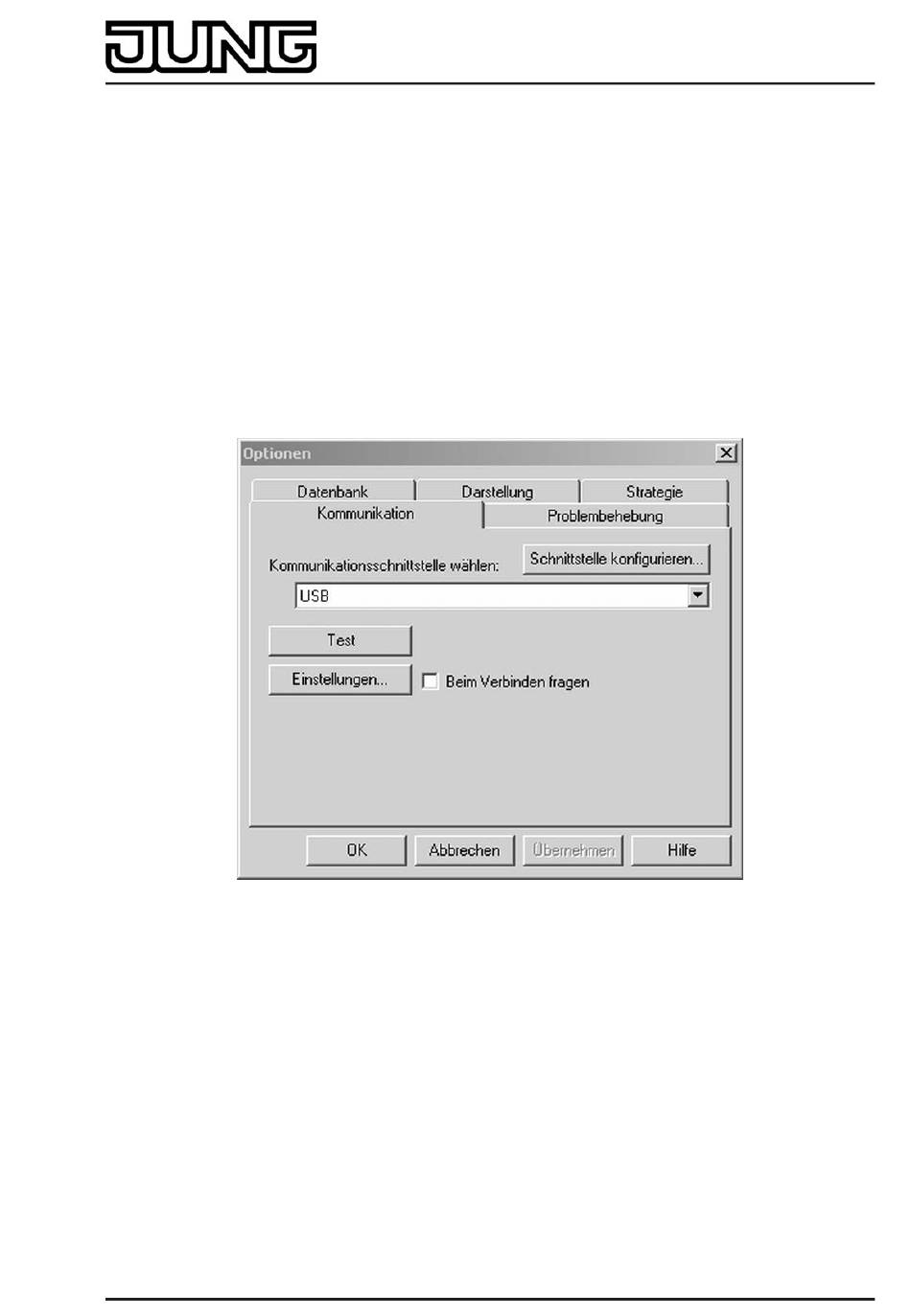

Bild 4: Optionsdialog der Kommunikationseigenschaften der ETS3
2.
Schaltfläche "Schnittstelle konfigurieren" anwählen. Das Fenster "ETS Connection Manager"
öffnet sich (Bild 5).
Art.-Nr.: IPS 100 REG
Seite 18 von 25
