Jung IPS 100 REG Produktdokumentation Seite 21

Software "IP Schnittstelle 720001"
Kommunikationsparameter in der ETS

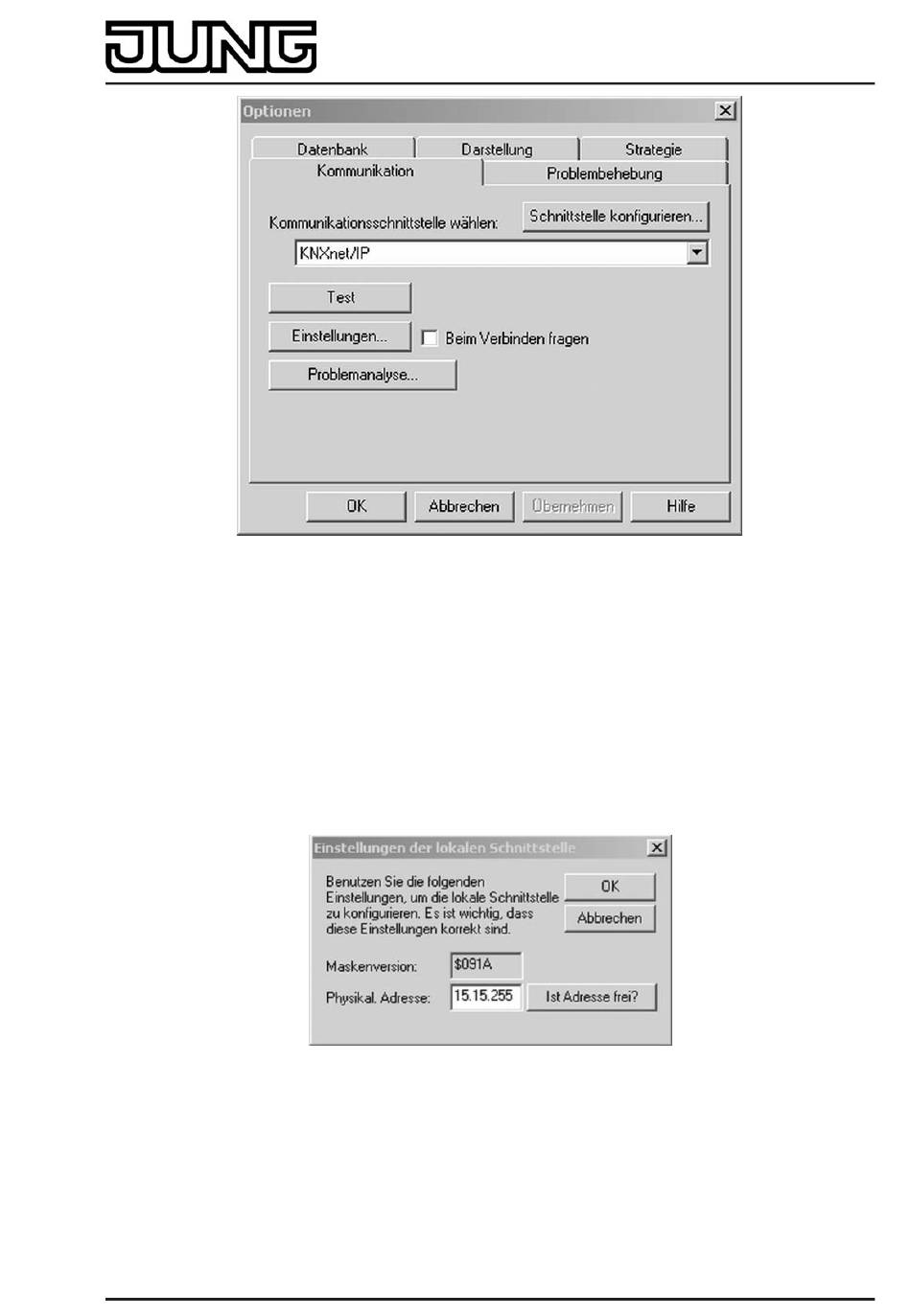

Bild 8: Kommunikationsschnittstelle KNXnet/IP auswählen und Einstellungen öffnen
6.
Die Einstellungen der lokalen Schnittstelle öffnen sich (Bild 9). In das Feld "Physikalische
Adresse" muss nun die physikalische Adresse der IP-Datenschnittstelle eingetragen werden. Es
ist darauf zu achten, dass die Adresse von keinem anderen Gerät im ETS-Projekt verwendet
wird (ggf. Prüfung durch die ETS "Ist Adresse frei ?"). Nach einer erfolgreichen Adressvergabe
sollte im ETS-Projekt an der topologisch richtigen Stelle ein Dummy-Gerät eingefügt werden.
Im Auslieferungszustand ist als physikalische Adresse "15.15.255" voreingestellt. Durch
Anklicken der Schaltfläche "OK" wird die Konfiguration der IP-Datenschnittstelle beendet. Die IP
Verbindung ist danach nutzbar.
Bild 9: Einstellungen der lokalen Schnittstelle
Art.-Nr.: IPS 100 REG Seite 21 von 25
