elco Clima Manager Bedienungsanleitung Seite 81

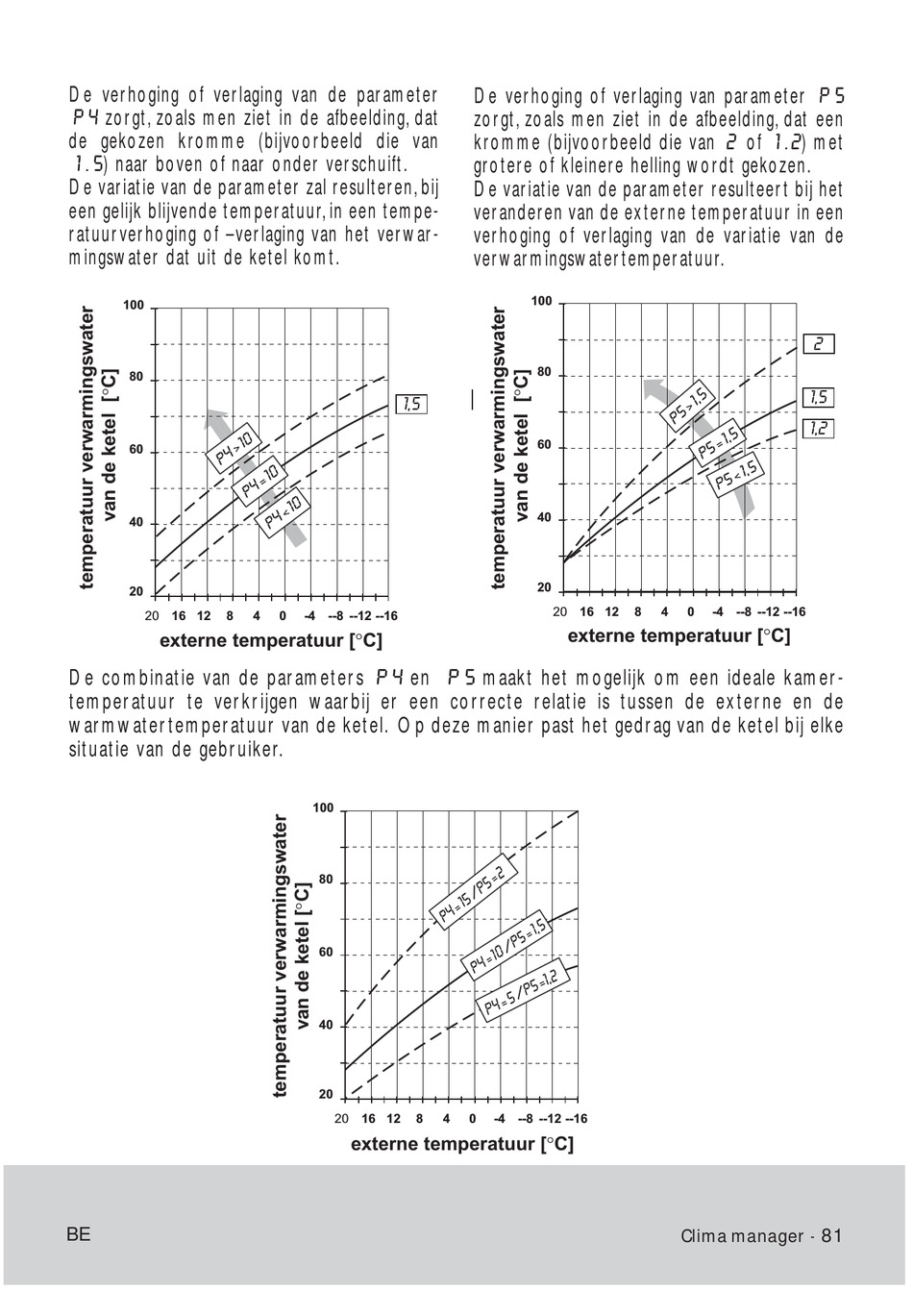

De verhoging of verlaging van de parameter
P4 zorgt, zoals men ziet in de afbeelding, dat
de gekozen kromme (bijvoorbeeld die van
1.5) naar boven of naar onder verschuift.
De variatie van de parameter zal resulteren, bij
een gelijk blijvende temperatuur, in een tempe-
ratuurverhoging of –verlaging van het verwar-
mingswater dat uit de ketel komt.
100
80
60
40
20
20 16 12 8
externe temperatuur [°C]
De combinatie van de parameters P4 en P5 maakt het mogelijk om een ideale kamer-
temperatuur te verkrijgen waarbij er een correcte relatie is tussen de externe en de
warmwatertemperatuur van de ketel. Op deze manier past het gedrag van de ketel bij elke
situatie van de gebruiker.
BE
1,5
4 0 -4 --8 --12 --16
100
80
60
40
20
20 16 12 8
externe temperatuur [°C]
De verhoging of verlaging van parameter P5
zorgt, zoals men ziet in de afbeelding, dat een
kromme (bijvoorbeeld die van 2 of 1.2) met
grotere of kleinere helling wordt gekozen.
De variatie van de parameter resulteert bij het
veranderen van de externe temperatuur in een
verhoging of verlaging van de variatie van de
verwarmingswatertemperatuur.
100
80
60
40
20
20 16 12
externe temperatuur [°C]
4 0 -4 --8 --12 --16
8 4 0 -4 --8 --12 --16
Clima manager -
2
1,5
1,2
81
