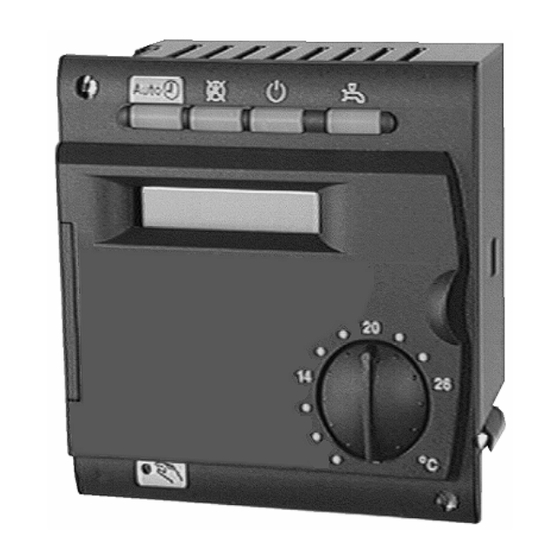

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft Heizungsregler RVA 47.320/236 B 03/2005 Art. Nr. 12 040 762...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis …………………………………………….. Übersicht Kurzbeschreibung ……………………. Merkmale…………………………………. Technische Daten……………………….. Beschreibung Bedienelemente………... Installation Elektrische Anschlüsse…………………. Endbenutzer Einstellungen…………….. 9-13 Parametrierung Regler RVA 47………... 14-16 Eingang H1………………………………. 17-21 Parameterlisten Übersicht Endbenutzer………………….. Übersicht Heizungsfachmann………….. 23-26 Parametrierung OEM……………………. Übersicht der OEM Parameter…………. 28-29 Notizen ……………………………………………... 30-31... -
Seite 3: Übersicht Kurzbeschreibung
Übersicht Kurzbeschreibung Merkmale Kurzbeschreibung Merkmale Anlagenschutz Der ALBATROS™-Regler Kessel Überhitzungsschutz RVA 47.320/236 B kann als Einkessel- (Pumpennachlauf) Wärmeerzeugung regler oder als Kaskadenregler für bis Kaskadenschaltung mit bis zu Kesselanfahrentlastung (Wirkung zu 4 Wärmeerzeuger eingesetzt 4 modulierenden Wärmeer- auf Mischer) werden. - Seite 4 Übersicht Kurzbeschreibung Merkmale Brauchwasser Registrierung Brauchwasserbereitung mit Lade- Registrierung der einzelnen pumpe oder via BMU mit Um- BMU-Betriebsstunden schaltventil Registrierung der Geräte- Brauchwasserregelung mit Fühler betriebsstunden oder Thermostat Wählbarer Vorrang für die Brauch- wasserladung Wählbares Brauchwasser- programm Einstellbare Überhöhung der Brauchwasser-Ladetemperatur Brauchwassertemperatur- Reduziertsollwert...
-
Seite 5: Technische Daten
Übersicht Technische Daten Spannungsversorgung Nennspannung AC 230 V (± 10 %) Nennfrequenz 50 Hz (± 6 %) Leistungsaufnahme Max. 7 VA Schutzklasse II, nach EN 60730 Anforderung (bei vorschriftsgemässem Einbau) Schutzart IP 40, nach EN 60529 (bei vorschriftsgemässem Einbau) Elektromagnetische Störfestigkeit Entspricht den Anforderungen nach EN50082-2 Elektromagnetische Emissionen... - Seite 6 Übersicht Technische Daten Eingänge Aussentemperaturfühler NTC (QAC 31) oder Ni 1000 (QAC 31) Brauchwasserfühler Ni 1000 Ω bei 0 °C (QAZ 21) Kaskaden Vorlauftemperaturfühler Ni 1000 Ω bei 0 °C (QAD 21) Kaskaden Rücklauftemperaturfühler Ni 1000 Ω bei 0 °C (QAD 21) Pufferspeicher Temperaturfühler Ni 1000 Ω...
-
Seite 7: Beschreibung Bedienelemente
Übersicht Beschreibung Bedienelemente Raumtemperatur-Drehknopf Raumtemperatur-Sollwert Einstellung Einstell-Tasten Einstellung der Parameterwerte Zeilenwahl-Tasten Auswahl Parameter/Zeilen- umschaltung Anzeige Ablesung von Istwerten und Einstellungen Heizkreislauf-Betriebsart- Tasten Betriebsumstellung auf: Automatikbetrieb Dauerbetrieb Standby Brauchwasser Ein/Aus Handbetrieb-Funktionstaste mit Kontrollleuchte Handbetrieb Ein/Aus PC-Tool Anschluss Diagnose und Service Anzeige a) Symbole zur Anzeige desBetriebszustandes mit Hilfe der schwarzen Balken (Niveaucursors). -
Seite 8: Installation Elektrische Anschlüsse
Installation Elektrische Anschlüsse Installationsvorschriften Installationsvorgang Die Anschlüsse für Klein- und Netz- Bei vorkonfektionierten Kabeln mit spannung sind getrennt voneinander Steckern ist dank der Codierung der angebracht. Anschlussbuchsen eine sehr einfache Für die Verdrahtung müssen die und schnelle Installation möglich. Anforderungen der Schutzklasse II eingehalten werden, d.h. -
Seite 9: Endbenutzer Einstellungen
Installation Endbenutzer Einstellungen Überblick über die Parameter und deren Eingabe siehe Parameterliste. Betriebsarten Heizkreis Einfache und direkte Wahl der Heizkreis-Betriebsarten. Nutzen Beschreibung Die Regelung stellt 3 verschiedene Heizkreis-Betriebsarten zur Verfügung, die nach Bedarf direkt angewählt werden können. Einstellung Die Betriebsarten werden durch Betätigung der Drucktasten angewählt. Sie sind für den Benutzer direkt auf der Reglerfront zugänglich. - Seite 10 Installation Endbenutzer Einstellungen Kontrolllampen Die gewählte Betriebsart wird durch Tastenbeleuchtung signalisiert. Verschiedene Funktionen können eine Veränderung der angezeigten Wahl bewirken. Die folgende Tabelle zeigt die möglichen Zustände. Einstellungen am Regler Funktion Auswirkung auf Taste und Bedeutung Wärmeerzeuger- Gewählte HK-Betriebsarttaste blinkt bei geschlossenem H1-Kontakt Sperre BW-Betriebsarttaste blinkt, wenn eingeschaltet Zeile 170 = 3...
- Seite 11 Installation Endbenutzer Einstellungen Betriebsart Brauchwasser Brauchwasser-Betriebsartenwahl unabhängig vom Heizbetrieb Nutzen Umstellung direkt auf der Bedieneroberfläche Die Brauchwasserbereitung kann unabhängig von den übrigen Betriebsarten ein- bzw. Beschreibung ausgeschaltet werden. Die Brauchwasser-Betriebsart wird durch Betätigen der Drucktaste auf der Bedieneroberfläche Einstellung des Gerätes umgeschaltet. Mit der Umstellung wird die Brauchwasserbereitung ein- oder ausgeschaltet.
- Seite 12 Installation Endbenutzer Einstellungen Raumtemperatur-Nennsollwert Einfache und direkte Einstellung des gewünschten Raumtemperatur-Nennsollwertes. Nutzen Beschreibung Die Heizung hat 3 unterschiedliche Sollwerte, die eingestellt werden können. Den hier beschriebenen Raumtemperatur-Nennsollwert Den Raumtemperatur-Reduziertsollwert (Einstellung in Zeile 14) Den Raumtemperatur-Frostschutzsollwert (Einstellung Zeile 15) Einstellung Der Raumtemperatur-Nennsollwert wird durch Drehen am Temperatur-Drehknopf vorgewählt. Dieser ist für den Benutzer direkt auf der Reglerfront zugänglich.
-
Seite 13: Anschluss
Installation Endbenutzer Einstellungen Raumtemperatur-Nennsollwert Bei Verwendung eines Raumgerätes ohne Sollwerteinstellung (QAA 50) hat der Raumgerät Temperatur-Drehknopf am Regler die oben beschriebene Wirkung. Bei Verwendung eines Raumgerätes mit Sollwerteinstellung (QAA 70) hat der Temperatur-Drehknopf am Regler keine Wirkung. In diesem Fall gilt der eingestellte Nennsollwert am Raumgerät. -
Seite 14: Parametrierung Regler Rva 47
Installation Parametrierung Regler RVA 47 Parametrierung Endbenutzer Einstellung für die individuellen Bedürfnisse des Endbenutzers Beschreibung Einstellung Taste Bemerkung Zeile Drücken Sie eine der beiden Zeilenwahltasten Dadurch gelangen Sie direkt auf die "Programmierebene Endbenutzer" Wählen Sie mit den Zeilenwahltasten die entsprechende Zeile an. . - Seite 15 Installation Parametrierung Regler RVA 47 Uhreinstellung Einfache Uhrzeit-Umstellung zwischen Sommer- und Winter Nutzen Schnelle und übersichtliche Zeiteinteilung Damit die Funktion des Heizprogrammes gewährleistet ist, muss die Tageszeit-Schaltuhr Beschreibung mit Uhrzeit und Wochentag richtig eingestellt werden. Systemzeit Die Uhrzeit kann über das Bussystem fern verstellt werden, sofern der Uhrbetrieb entsprechend eingestellt ist.
- Seite 16 Installation Parametrierung Regler RVA 47 Heizkennlinien-Steilheit Konstante Raumtemperatur bei schwankender Aussentemperatur. Nutzen Generieren einer Vorlauftemperatur ohne externe Wärmeanforderung. anhand der eingestellten Heizkennlinie bildet der Regler den Vorlauftemperatur-Sollwert. Beschreibung Für Anlagen, deren Regler ihre Wärmeanforderungen nicht über den LPB oder über den Eingang H1 übermitteln können, kann der Regler eine witterungsgeführte Vorlauftemperatur generieren.
-
Seite 17: Eingang H1
Installation Eingang H1 Heizkennlinien-Steilheit Betriebsart-Umschaltung via Telefon (z.B. für Ferienhaus) Nutzen Minimale Temperaturanforderung Erzeuger-Sperre Wärmeanforderung Beschreibung Bei der Klemme H1 handelt es sich um einen Eingang, der je nach gewählter Einstellung eine unterschiedliche Funktion übernimmt. Einstellung Mit den Zeilenwahltasten die Programmierzeile 170 anwählen. Mit den Plus-/ Minustasten die gewünschte Funktion auswählen. - Seite 18 Installation Eingang H1 Telefonschalter Einstellung 0 / 1 Ein Telefon-Fernschalter ist ein potentialfreier Relaiskontakt, z.B. in Form eines Modems, welcher Beschreibung durch einen Anruf mit anschliessender Codewahl umgeschaltet werden kann. Die Betriebsart wird durch Schliessen eines Kontaktes an der Anschlussklemme H1 (z.B. ein Telefonfernschalter) umgeschaltet.
- Seite 19 Installation Eingang H1 Minimal-Vorlauftemperatur-Sollwert H1 Kontakt Siehe Seite 20 Zeile 171 Einstellung Wärmeerzeuger-Sperre Einstellung 3 Die Erzeuger werden durch Schliessen des H1-Kontaktes gesperrt (z.B. Sperre von einer Rundsteuerung). Sämtliche Temperatur-Anforderungen der an den LPB angeschlossenen Heizkreise und des am RVA 47.320 angeschlossenen Brauchwasserspeichers werden ignoriert.
- Seite 20 Installation Eingang H1 Minimal-Vorlauftemperatur-Sollwert H1 Kontakt Verarbeiten von Wärmeanforderungen nicht LPB-fähiger Geräte. Nutzen Temporäre Inbetriebnahme des Kessels über Schaltkontakt. Funktion zur Einstellung der Temperatur, auf welche die Kaskade oder der Kessel bei Beschreibung geschlossenem H1-Kontakt geheizt wird. Achtung Diese Einstellung hat nur eine Auswirkung, wenn in der Bedienzeile 170 "Eingang H1" die Einstellung 2 "Minimal-Vorlauftemperatur Sollwert H1 Kontakt"...
- Seite 21 Installation Eingang H1 Wärmeanforderung Maximalwert 0...10 V (H1) Einstellbarer Temperaturbereich für die Wärmeanforderung über den Eingang H1. Nutzen Anpassbar auf Spannungsausgänge von Fremdgeräten. Der Parameter bestimmt, welcher Temperatur die Maximalspannung der Einstellung Beschreibung "Wärmeanforderung über H1" (Bedienzeile 170, Einstellung 4) entspricht. Achtung Die Einstellung hat nur eine Auswirkung, wenn in der Bedienzeile 170 "Eingang H1"...
-
Seite 22: Parameterlisten Übersicht Endbenutzer
Parameterlisten Übersicht Endbenutzer Zeile Funktion Bereich Einheit Auflösung Grundwerte Uhreinstellung Uhrzeit 0...23:59 Std / Min. 1 Min. Wochentag 1...7 Zeitschaltprogramm1 (Heizkreis) Wochentag - Vorwahl Heizkreis 1-7 / 1...7 1 Tag 1-7 = Wochenblock / 1...7 = Einzeltage Einschaltzeit 1. Phase 00:00...23:59 Std / Min. -
Seite 23: Übersicht Heizungsfachmann
Parameterlisten Übersicht Heizungsfachmann Zeile Funktion Bereich Einheit Auflösung Grundwerte Servicewerte Ausgangs-Test (Relais-Test): 0...3 Regelbetrieb nach Betriebszustand Alle Ausgänge AUS Brauchwasserladepumpe EIN Heizkreis-/ Zubringerpumpe EIN Eingangs-Test (Fühler-Test): 0...5 Kaskaden-Rücklauftemperaturfühler B70/B4 oder Pufferspeichertemperaturfühler Brauchwassertemperaturfühler Kaskaden-Vorlauftemperaturfühler Aussentemperaturfühler Raumtemperaturfühler (Raumgerät) Eingang H1 Anlagetyp-Anzeige 27...36 / 65...67 PPS-Kommunikations-Anzeige - - - / 1...12 / - - -... - Seite 24 Parameterlisten Übersicht Heizungsfachmann Zeile Funktion Bereich Einheit Auflösung Grundwerte Betriebsstunden bis zur autom. Kesselfolge- 0...990 Umschaltung nur wenn in Zeile 130 ein Wert gewählt ist, sonst wird - - - angezeigt Brenner Betriebsstunden BMU 1 0...65535 Brenner Betriebsstunden BMU 2 0...65535 Brenner Betriebsstunden BMU 3 0...65535...
- Seite 25 Parameterlisten Übersicht Heizungsfachmann Zeile Funktion Bereich Einheit Auflösung Grundwerte Schaltprogramm Zirkulationspumpe 0...1 nach Heizkreis Zeitschaltprogramm nach Brauchwasser Freigabe Brauchwasser Zuordnung 0...2 nur für den lokalen Verbraucher für alle Verbraucher im selben Segment für alle Verbraucher im ganzen System Brauchwasserladung 0 / 1 Einmal täglich (Vorverlegung 2,5 h) Mehrmals täglich (Vorverlegung 1 h) Brauchwasser Anforderungsart...
- Seite 26 Parameterlisten Übersicht Heizungsfachmann Zeile Funktion Bereich Einheit Auflösung Grundwerte Zentraler Standby Schalter 0 / 1 AUS (unwirksam) EIN (alle Geräte auf Standby) Uhr-Betrieb 0...3 Autonome Uhr Systemzeit ohne Fernversteller Systemzeit mit Fernversteller systemuhr (Master) Eingang H1 Eingang H1 0...4 Betriebsarten Umschaltung (HK Standby/BW aus) Betriebsarten Umschaltung (HK Standby) Minimal Vorlauftemperatur Sollwert...
-
Seite 27: Parametrierung Oem
Parameterlisten Parametrierung OEM Beschreibung Kesselspezifische Einstellungen und Schutzfunktionen für die autorisierte und geschulte Fachkraft. Einstellung Taste Bemerkung Parameter Drücken Sie eine der Zeilenwahltasten "HOCH/TIEF". Dadurch gelangen Sie direkt in den Programmierbetrieb "Endbenutzer". Drücken Sie beide Zeilenwahltasten während mindestens 9 Sekunden. Es erscheint eine Spezial-Anzeige zur Code-Eingabe. -
Seite 28: Übersicht Der Oem Parameter
Parameterlisten Übersicht der OEM-Parameter Wärmeerzeuger OEM Par. Funktion Bereich Einheit Auflösung Grundwerte Kesseltemperatur-Minimalbegrenzung OEM 8...95 °C (TKmin Kesseltemperatur-Maximalbegrenzung 8...120 °C TKmax) Pumpennachlaufzeit 0...20 min. (ab Brenner aus) Kesselrücklauftemperatur-Minimalbegrenzung 8...95 °C Kalibration des Leistungs-Istwertes BMU 1 -100...100 Kalibration des Leistungs-Istwertes BMU 2 -100...100 Kalibration des Leistungs-Istwertes BMU 3 -100...100... - Seite 29 Parameterlisten Übersicht der OEM-Parameter Kaskadeneinstellungen OEM Par. Funktion Bereich Einheit Auflösung Grundwerte Kaskadenführungsstrategie 1...6 autonom 1 autonom 2 autonom 3 gebunden 1 gebunden 2 gebunden 3 Untere Grenze Leistungsband 0...Pmax (Pmin) Obere Grenze Leistungsband Pmin...100 Pmax) Zwangszeit auf Grundstufe bei Kesselzuschaltung 10...1200 Minimale Temperaturspreizung an der hydraulischen 0...20...
- Seite 30 Notizen...
- Seite 31 Notizen...
- Seite 32 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Austria GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a. B - 1731 Zellik...
