Electrische
aansluiting

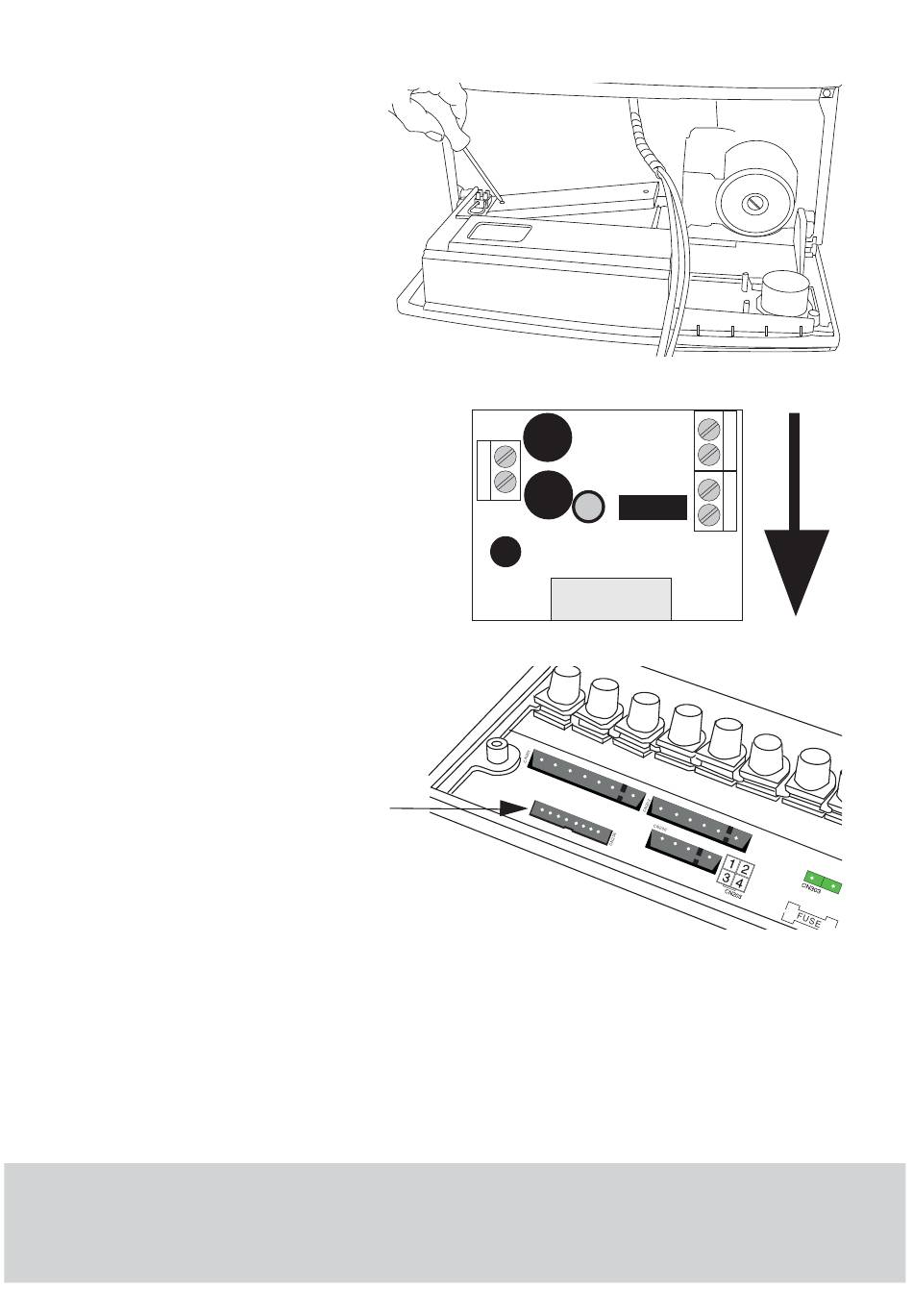

Achterkant van
de controledoos.
Open het klepje.
Sluit de draden van de afstandsbe-
diening aan op positie A en de
externe sonde op positie B van de
interface-kaart.
De positie C van de interface-
kaart kan worden gebruikt voor
het controleren van het ventiel
van de zone.
Zet de kaart op de betreffende
plaats (verbindingsstuk CN204)
van de printplaat van de verwar-
mingsketel.
OPGELET!!
D
E AANSLUITING VAN DE AFSTANDSBEDIENING BEVAT NIET DE POTENTIEMETER VOOR HET
REGELEN VAN HET BEDIENINGSPANEEL VAN DE VERWARMINGSKETEL
ON/OFF
TOETS EN DE
74
- Clima manager
A
RESET .
TOETS
B
C
. A
CTIEF BLIJVEN DE
