Elektrischer
Anschluss

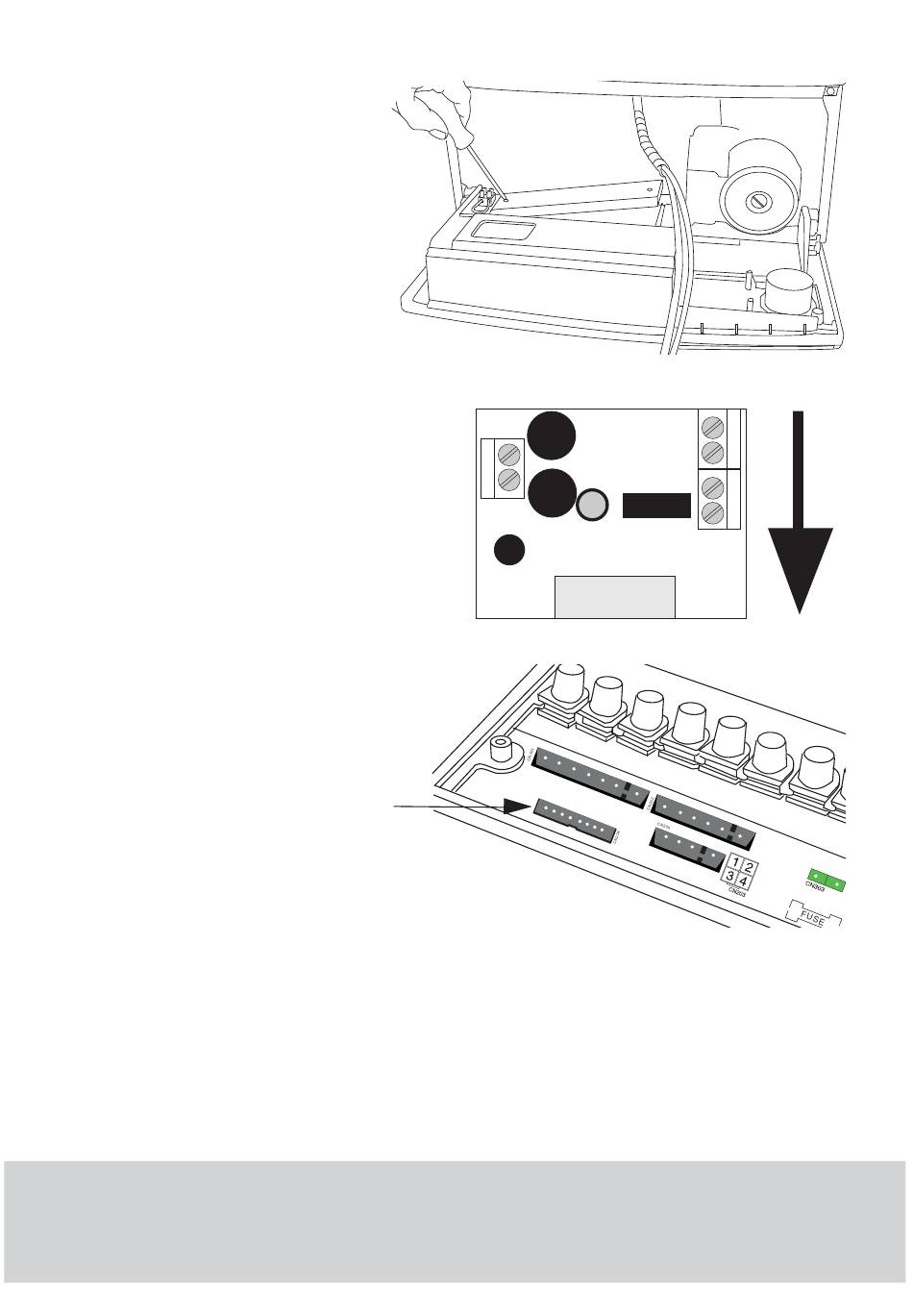

Ansicht des Gerätes von oben bei
geöffneter Bedieneinheit.
An der Platine der Fernbedienung
werden wie folgt die folgenden
Verbindungen durchgeführt.
A: Anschluss der Kabel der
Fernbedienung
B: Anschluss der Kabel des
Außentemperaturfühlers
C: Anschluss der Kabel des
Zonenventils
Anschließend muss die Platine an
die richtige Position (Steckschlitz
CN204) der Hauptplatine ein-
geführt werden.
Achtung:
Der Anschluss der Fernbedienung schließt die weitere Benutzung der Potentiometer der Platine
aus.Von der Bedieneinheit des Heizgerätes können keine Leistungsverstellungen vorgenommen
werden. Es bleiben nur die Tasten AN/AUS und RESET aktiviert.
