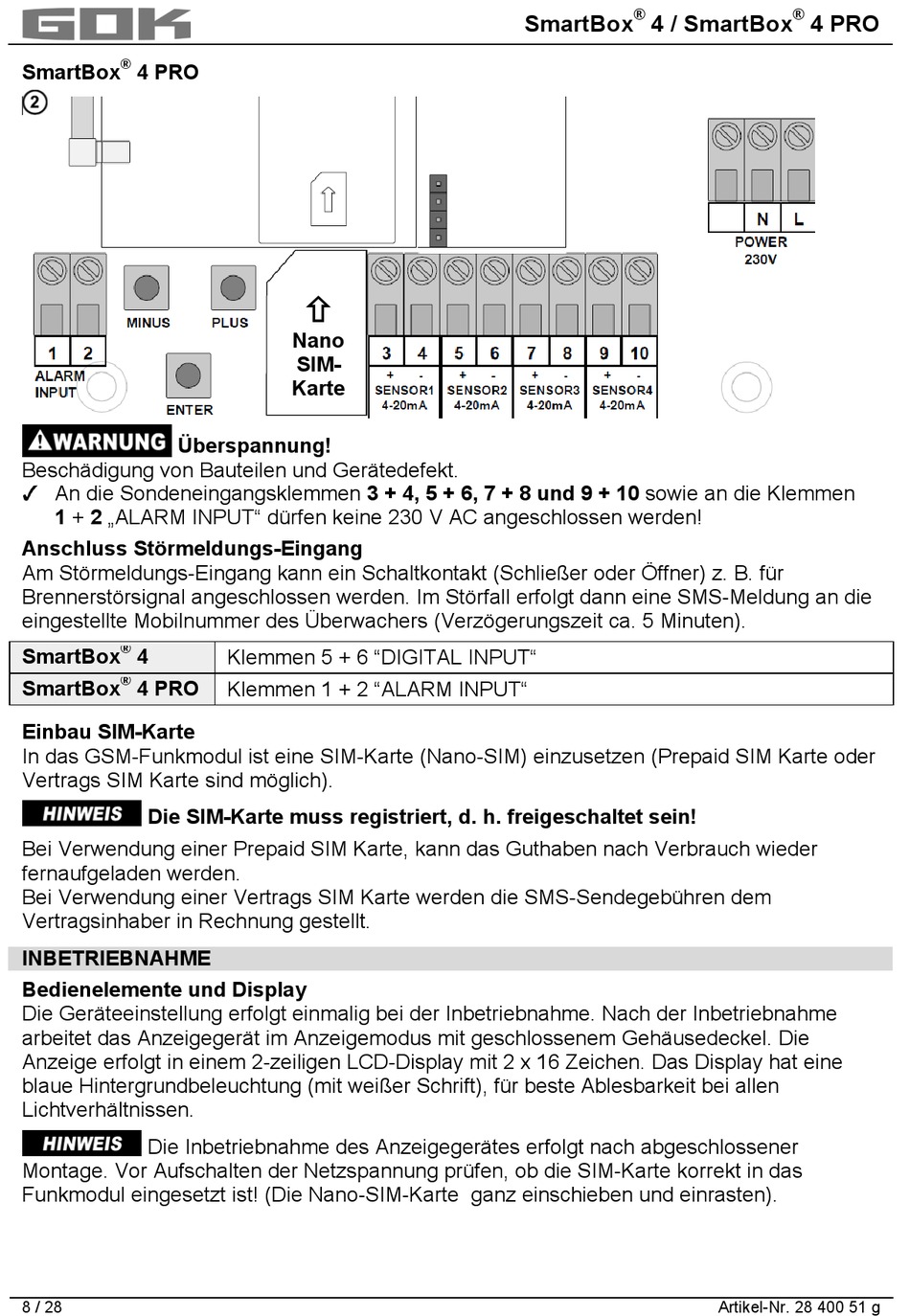

SmartBox
4 PRO
Überspannung!
Beschädigung von Bauteilen und Gerätedefekt.
An die Sondeneingangsklemmen 3 + 4, 5 + 6, 7 + 8 und 9 + 10 sowie an die Klemmen
1 + 2 „ALARM INPUT" dürfen keine 230 V AC angeschlossen werden!
Anschluss Störmeldungs-Eingang
Am Störmeldungs-Eingang kann ein Schaltkontakt (Schließer oder Öffner) z. B. für
Brennerstörsignal angeschlossen werden. Im Störfall erfolgt dann eine SMS-Meldung an die
eingestellte Mobilnummer des Überwachers (Verzögerungszeit ca. 5 Minuten).
®
SmartBox
4
®
SmartBox
4 PRO
Einbau SIM-Karte
In das GSM-Funkmodul ist eine SIM-Karte (Nano-SIM) einzusetzen (Prepaid SIM Karte oder
Vertrags SIM Karte sind möglich).
Die SIM-Karte muss registriert, d. h. freigeschaltet sein!
Bei Verwendung einer Prepaid SIM Karte, kann das Guthaben nach Verbrauch wieder
fernaufgeladen werden.
Bei Verwendung einer Vertrags SIM Karte werden die SMS-Sendegebühren dem
Vertragsinhaber in Rechnung gestellt.
INBETRIEBNAHME
Bedienelemente und Display
Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Nach der Inbetriebnahme
arbeitet das Anzeigegerät im Anzeigemodus mit geschlossenem Gehäusedeckel. Die
Anzeige erfolgt in einem 2-zeiligen LCD-Display mit 2 x 16 Zeichen. Das Display hat eine
blaue Hintergrundbeleuchtung (mit weißer Schrift), für beste Ablesbarkeit bei allen
Lichtverhältnissen.
Die Inbetriebnahme des Anzeigegerätes erfolgt nach abgeschlossener
Montage. Vor Aufschalten der Netzspannung prüfen, ob die SIM-Karte korrekt in das
Funkmodul eingesetzt ist! (Die Nano-SIM-Karte ganz einschieben und einrasten).
8 / 28
Nano
SIM-
Karte
Klemmen 5 + 6 "DIGITAL INPUT"
Klemmen 1 + 2 "ALARM INPUT"
®
SmartBox
4 / SmartBox
®
4 PRO
Artikel-Nr. 28 400 51 g
