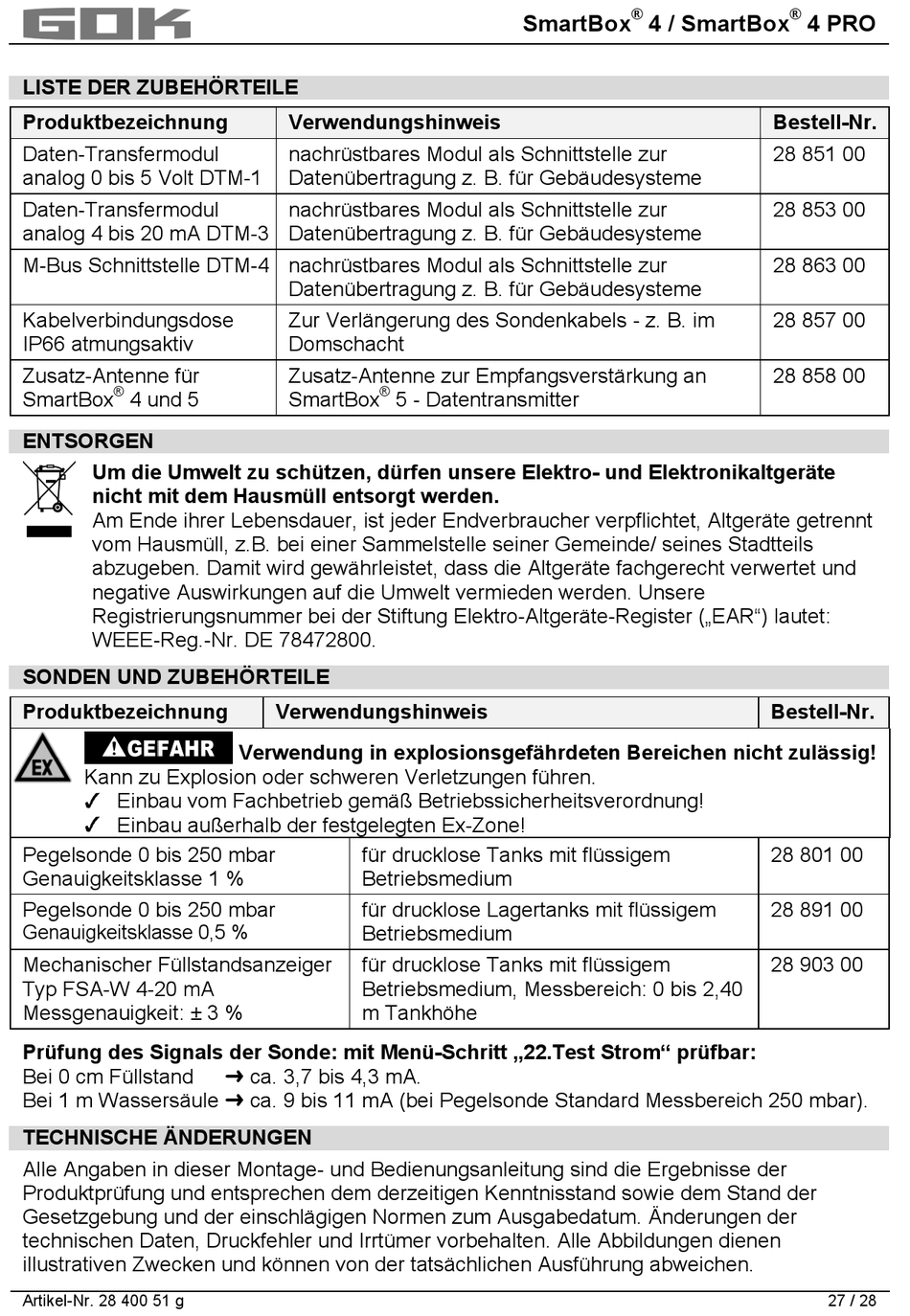

Liste Der Zubehörteile; Entsorgen; Sonden Und Zubehörteile; Technische Änderungen - GOK SmartBox 4 Montage- Und Bedienungsanleitung

LISTE DER ZUBEHÖRTEILE
Produktbezeichnung
Daten-Transfermodul
analog 0 bis 5 Volt DTM-1
Daten-Transfermodul
analog 4 bis 20 mA DTM-3
M-Bus Schnittstelle DTM-4 nachrüstbares Modul als Schnittstelle zur
Kabelverbindungsdose
IP66 atmungsaktiv
Zusatz-Antenne für
®
SmartBox 4 und 5

ENTSORGEN

Um die Umwelt zu schützen, dürfen unsere Elektro- und Elektronikaltgeräte
nicht mit dem Hausmüll entsorgt werden.
Am Ende ihrer Lebensdauer, ist jeder Endverbraucher verpflichtet, Altgeräte getrennt
vom Hausmüll, z.B. bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils
abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und
negative Auswirkungen auf die Umwelt vermieden werden. Unsere
Registrierungsnummer bei der Stiftung Elektro-Altgeräte-Register („EAR") lautet:
WEEE-Reg.-Nr. DE 78472800.
SONDEN UND ZUBEHÖRTEILE
Produktbezeichnung
Kann zu Explosion oder schweren Verletzungen führen.
Einbau vom Fachbetrieb gemäß Betriebssicherheitsverordnung!
Einbau außerhalb der festgelegten Ex-Zone!
Pegelsonde 0 bis 250 mbar
Genauigkeitsklasse 1 %
Pegelsonde 0 bis 250 mbar
Genauigkeitsklasse 0,5 %
Mechanischer Füllstandsanzeiger
Typ FSA-W 4-20 mA
Messgenauigkeit: ± 3 %
Prüfung des Signals der Sonde: mit Menü-Schritt „22.Test Strom" prüfbar:
Bei 0 cm Füllstand
Bei 1 m Wassersäule  ca. 9 bis 11 mA (bei Pegelsonde Standard Messbereich 250 mbar).
TECHNISCHE ÄNDERUNGEN
Alle Angaben in dieser Montage- und Bedienungsanleitung sind die Ergebnisse der
Produktprüfung und entsprechen dem derzeitigen Kenntnisstand sowie dem Stand der
Gesetzgebung und der einschlägigen Normen zum Ausgabedatum. Änderungen der
technischen Daten, Druckfehler und Irrtümer vorbehalten. Alle Abbildungen dienen
illustrativen Zwecken und können von der tatsächlichen Ausführung abweichen.
Artikel-Nr. 28 400 51 g
Verwendungshinweis
nachrüstbares Modul als Schnittstelle zur
Datenübertragung z. B. für Gebäudesysteme
nachrüstbares Modul als Schnittstelle zur
Datenübertragung z. B. für Gebäudesysteme
Datenübertragung z. B. für Gebäudesysteme
Zur Verlängerung des Sondenkabels - z. B. im
Domschacht
Zusatz-Antenne zur Empfangsverstärkung an
®
SmartBox 5 - Datentransmitter
Verwendungshinweis
Verwendung in explosionsgefährdeten Bereichen nicht zulässig!
für drucklose Tanks mit flüssigem
Betriebsmedium
für drucklose Lagertanks mit flüssigem
Betriebsmedium
für drucklose Tanks mit flüssigem
Betriebsmedium, Messbereich: 0 bis 2,40
m Tankhöhe
 ca. 3,7 bis 4,3 mA.
®
SmartBox 4 / SmartBox
®
4 PRO
Bestell-Nr.
28 851 00
28 853 00
28 863 00
28 857 00
28 858 00
Bestell-Nr.
28 801 00
28 891 00
28 903 00
27 / 28
