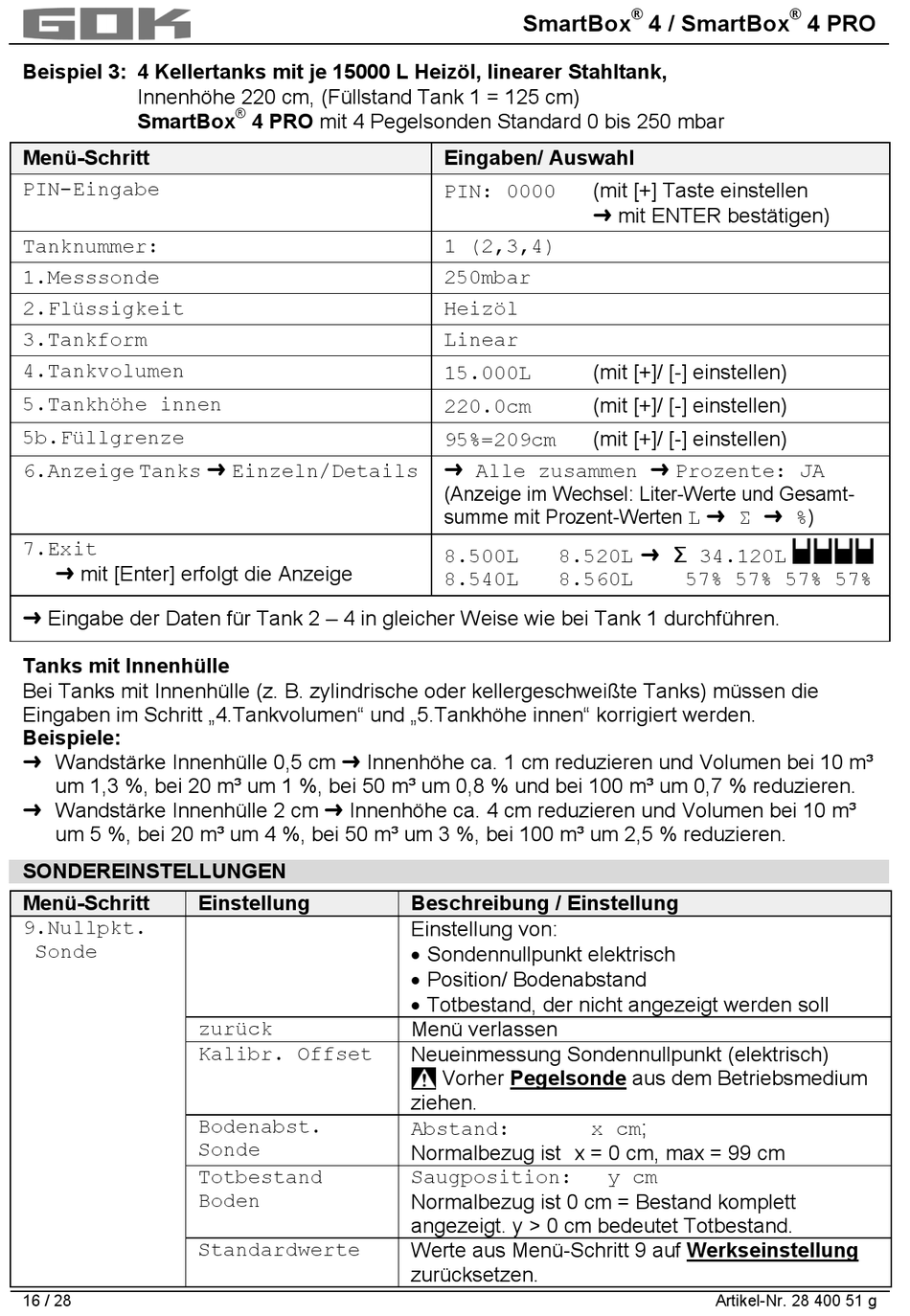

Beispiel 3: 4 Kellertanks mit je 15000 L Heizöl, linearer Stahltank,
Innenhöhe 220 cm, (Füllstand Tank 1 = 125 cm)
SmartBox
Menü-Schritt
PIN-Eingabe
Tanknummer:
1.Messsonde
2.Flüssigkeit
3.Tankform
4.Tankvolumen
5.Tankhöhe innen
5b.Füllgrenze
6.Anzeige Tanks Einzeln/Details
7.Exit
mit [Enter] erfolgt die Anzeige
Eingabe der Daten für Tank 2 – 4 in gleicher Weise wie bei Tank 1 durchführen.
Tanks mit Innenhülle
Bei Tanks mit Innenhülle (z. B. zylindrische oder kellergeschweißte Tanks) müssen die
Eingaben im Schritt „4.Tankvolumen" und „5.Tankhöhe innen" korrigiert werden.
Beispiele:
Wandstärke Innenhülle 0,5 cm Innenhöhe ca. 1 cm reduzieren und Volumen bei 10 m³
um 1,3 %, bei 20 m³ um 1 %, bei 50 m³ um 0,8 % und bei 100 m³ um 0,7 % reduzieren.
Wandstärke Innenhülle 2 cm Innenhöhe ca. 4 cm reduzieren und Volumen bei 10 m³
um 5 %, bei 20 m³ um 4 %, bei 50 m³ um 3 %, bei 100 m³ um 2,5 % reduzieren.
SONDEREINSTELLUNGEN
Menü-Schritt
9.Nullpkt.
Sonde
16 / 28
®
4 PRO mit 4 Pegelsonden Standard 0 bis 250 mbar
Einstellung
zurück
Kalibr. Offset
Bodenabst.
Sonde
Totbestand
Boden
Standardwerte
SmartBox
Eingaben/ Auswahl
PIN: 0000
1 (2,3,4)
250mbar
Heizöl
Linear
15.000L
220.0cm
95%=209cm
Alle zusammen Prozente: JA
(Anzeige im Wechsel: Liter-Werte und Gesamt-
summe mit Prozent-Werten
8.520L Σ 34.120L
8.500L
8.540L
8.560L
Beschreibung / Einstellung
Einstellung von:
• Sondennullpunkt elektrisch
• Position/ Bodenabstand
• Totbestand, der nicht angezeigt werden soll
Menü verlassen
Neueinmessung Sondennullpunkt (elektrisch)
Vorher Pegelsonde aus dem Betriebsmedium
ziehen.
Abstand:
Normalbezug ist x = 0 cm, max = 99 cm
Saugposition:
Normalbezug ist 0 cm = Bestand komplett
angezeigt. y > 0 cm bedeutet Totbestand.
Werte aus Menü-Schritt 9 auf Werkseinstellung
zurücksetzen.
®
4 / SmartBox
(mit [+] Taste einstellen
mit ENTER bestätigen)
(mit [+]/ [-] einstellen)
(mit [+]/ [-] einstellen)
(mit [+]/ [-] einstellen)
L Σ %
57% 57% 57% 57%
x cm;
y cm
Artikel-Nr. 28 400 51 g
®
4 PRO
)
