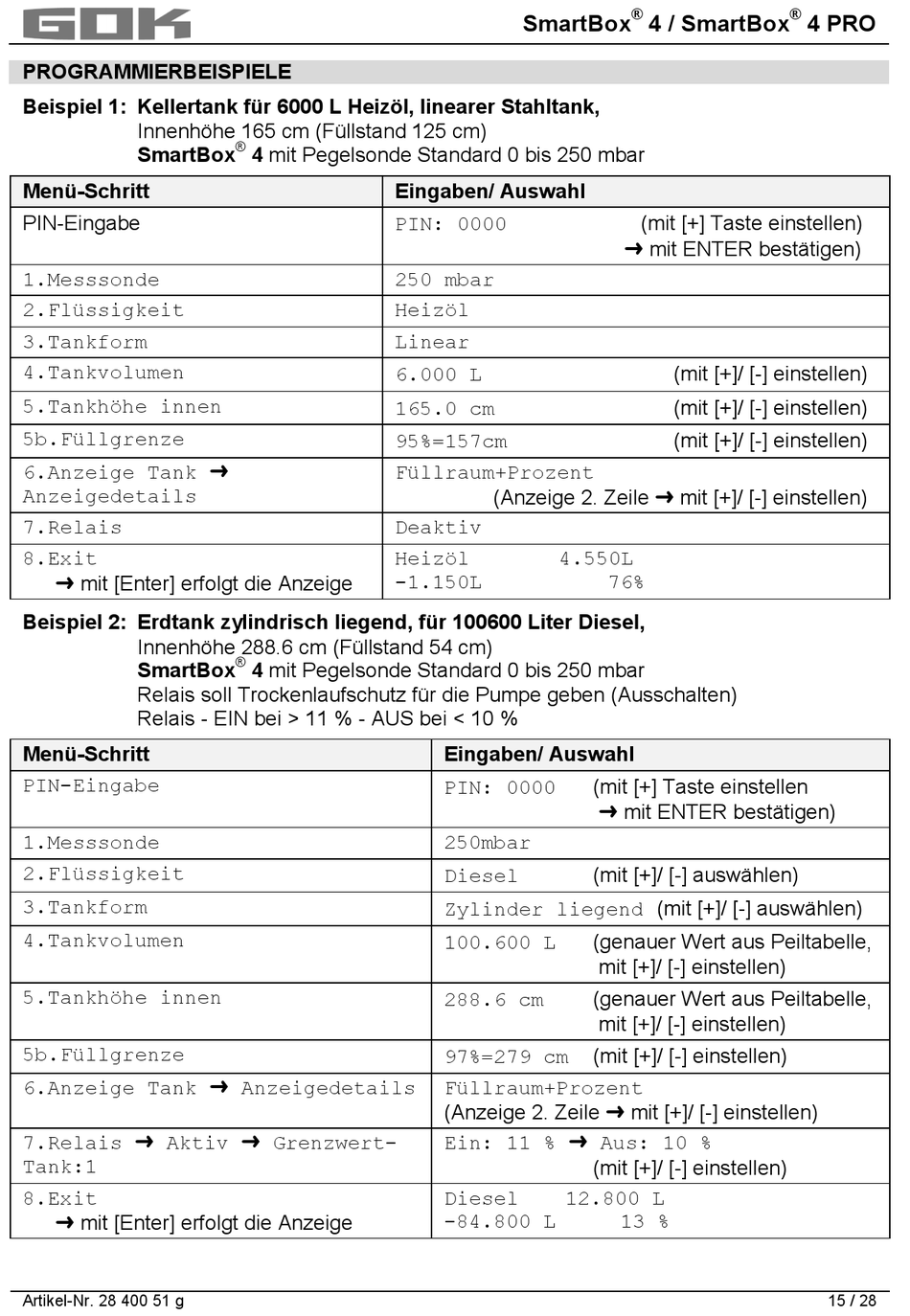

PROGRAMMIERBEISPIELE
Beispiel 1: Kellertank für 6000 L Heizöl, linearer Stahltank,
Innenhöhe 165 cm (Füllstand 125 cm)
SmartBox
Menü-Schritt
PIN-Eingabe
1.Messsonde
2.Flüssigkeit
3.Tankform
4.Tankvolumen
5.Tankhöhe innen
5b.Füllgrenze
6.Anzeige Tank
Anzeigedetails
7.Relais
8.Exit
mit [Enter] erfolgt die Anzeige
Beispiel 2: Erdtank zylindrisch liegend, für 100600 Liter Diesel,
Innenhöhe 288.6 cm (Füllstand 54 cm)
SmartBox
Relais soll Trockenlaufschutz für die Pumpe geben (Ausschalten)
Relais - EIN bei > 11 % - AUS bei < 10 %
Menü-Schritt
PIN-Eingabe
1.Messsonde
2.Flüssigkeit
3.Tankform
4.Tankvolumen
5.Tankhöhe innen
5b.Füllgrenze
6.Anzeige Tank Anzeigedetails
7.Relais Aktiv Grenzwert-
Tank:1
8.Exit
mit [Enter] erfolgt die Anzeige
Artikel-Nr. 28 400 51 g
®
4 mit Pegelsonde Standard 0 bis 250 mbar
Eingaben/ Auswahl
PIN: 0000
250 mbar
Heizöl
Linear
6.000 L
165.0 cm
95%=157cm
Füllraum+Prozent
Deaktiv
Heizöl
-1.150L
®
4 mit Pegelsonde Standard 0 bis 250 mbar
SmartBox
(Anzeige 2. Zeile mit [+]/ [-] einstellen)
4.550L
76%
Eingaben/ Auswahl
PIN: 0000
(mit [+] Taste einstellen
mit ENTER bestätigen)
250mbar
Diesel
(mit [+]/ [-] auswählen)
Zylinder liegend (mit [+]/ [-] auswählen)
100.600 L
(genauer Wert aus Peiltabelle,
mit [+]/ [-] einstellen)
288.6 cm
(genauer Wert aus Peiltabelle,
mit [+]/ [-] einstellen)
97%=279 cm
(mit [+]/ [-] einstellen)
Füllraum+Prozent
(Anzeige 2. Zeile mit [+]/ [-] einstellen)
Ein: 11 % Aus: 10 %
(mit [+]/ [-] einstellen)
Diesel
12.800 L
-84.800 L
®
®
4 / SmartBox
(mit [+] Taste einstellen)
mit ENTER bestätigen)
(mit [+]/ [-] einstellen)
(mit [+]/ [-] einstellen)
(mit [+]/ [-] einstellen)
13 %
4 PRO
15 / 28
