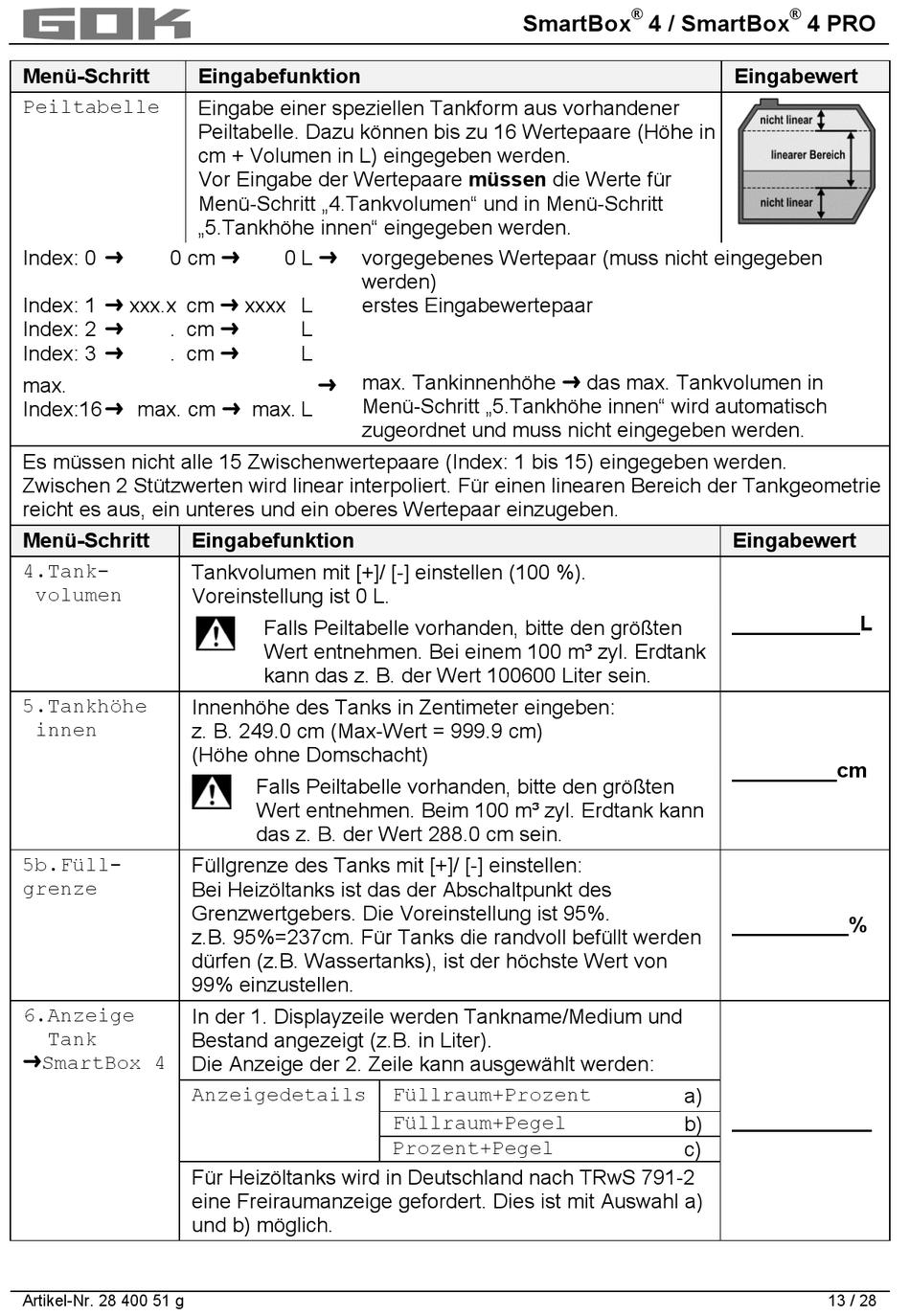

Menü-Schritt
Peiltabelle
Index: 0
0 cm
Index: 1 xxx.x cm xxxx L
Index: 2
. cm
Index: 3
. cm
max.
Index:16 max. cm max. L
Es müssen nicht alle 15 Zwischenwertepaare (Index: 1 bis 15) eingegeben werden.
Zwischen 2 Stützwerten wird linear interpoliert. Für einen linearen Bereich der Tankgeometrie
reicht es aus, ein unteres und ein oberes Wertepaar einzugeben.
Menü-Schritt
Eingabefunktion
4.Tank-
Tankvolumen mit [+]/ [-] einstellen (100 %).
volumen
Voreinstellung ist 0 L.
5.Tankhöhe
Innenhöhe des Tanks in Zentimeter eingeben:
innen
z. B. 249.0 cm (Max-Wert = 999.9 cm)
(Höhe ohne Domschacht)
5b.Füll-
Füllgrenze des Tanks mit [+]/ [-] einstellen:
grenze
Bei Heizöltanks ist das der Abschaltpunkt des
Grenzwertgebers. Die Voreinstellung ist 95%.
z.B. 95%=237cm. Für Tanks die randvoll befüllt werden
dürfen (z.B. Wassertanks), ist der höchste Wert von
99% einzustellen.
6.Anzeige
In der 1. Displayzeile werden Tankname/Medium und
Tank
Bestand angezeigt (z.B. in Liter).
SmartBox 4
Die Anzeige der 2. Zeile kann ausgewählt werden:
Anzeigedetails
Für Heizöltanks wird in Deutschland nach TRwS 791-2
eine Freiraumanzeige gefordert. Dies ist mit Auswahl a)
und b) möglich.
Artikel-Nr. 28 400 51 g
Eingabefunktion
Eingabe einer speziellen Tankform aus vorhandener
Peiltabelle. Dazu können bis zu 16 Wertepaare (Höhe in
cm + Volumen in L) eingegeben werden.
Vor Eingabe der Wertepaare müssen die Werte für
Menü-Schritt „4.Tankvolumen" und in Menü-Schritt
„5.Tankhöhe innen" eingegeben werden.
0 L
vorgegebenes Wertepaar (muss nicht eingegeben
werden)
erstes Eingabewertepaar
L
L
max. Tankinnenhöhe das max. Tankvolumen in
Menü-Schritt „5.Tankhöhe innen" wird automatisch
zugeordnet und muss nicht eingegeben werden.
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen. Bei einem 100 m³ zyl. Erdtank
kann das z. B. der Wert 100600 Liter sein.
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen. Beim 100 m³ zyl. Erdtank kann
das z. B. der Wert 288.0 cm sein.
SmartBox
Füllraum+Prozent
Füllraum+Pegel
Prozent+Pegel
®
®
4 / SmartBox
Eingabewert
Eingabewert
___________L
_________cm
__________%
a)
____________
b)
c)
4 PRO
13 / 28
