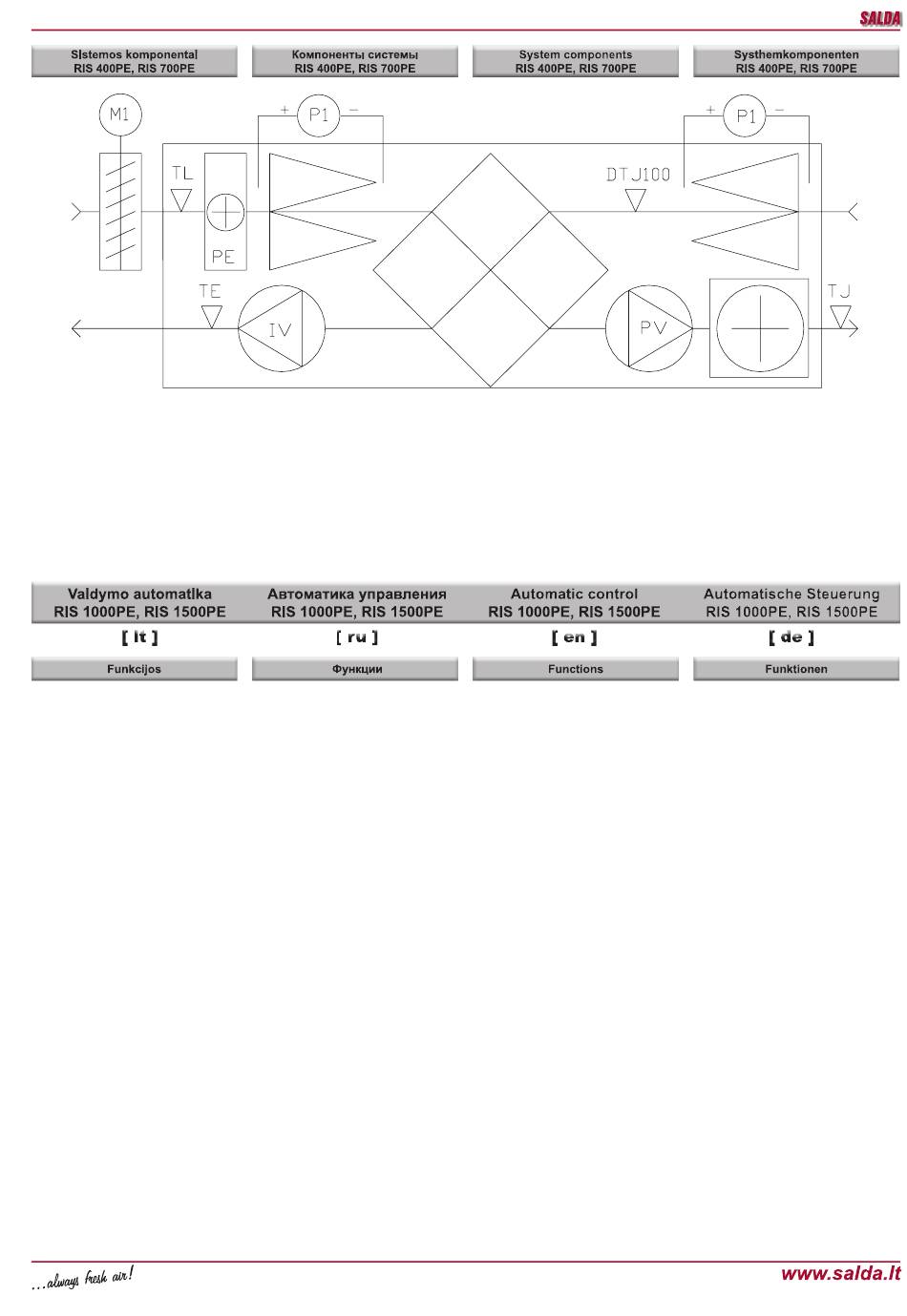

RIS PE
P1 – slėgio jungiklis.
Filtrų užterštumo slėgio jungiklių NО kontaktai
yra jungiami į „Filter - Filter" gnybtus. Užsidarius
slėgio jungiklio kontaktui, valdymo automatika
sustabdo rekuperatorių ir valdymo pulte rodo-
ma atitinkamas užrašas. Pakeitus fi ltrus, reikia
išjungti ir vėl įjungti maitinimo įtampą ir rekupe-
raturius toliau dirba normaliame rėžime.
Slėgio jungikliai jungiami nuosekliai prie gnyb-
tų A3-A3.
Slėgio jungikliai, paimamo oro sklendės pava-
ra ir valdymo pultas neįeina į valdymo automati-
kos komplektaciją.
1. Patalpos (-ų) oro temperatūra gali būti re-
guliuojama ne vien tik pagal tiekiamąjį oro tem-
peratūros jutiklį, bet ir pagal ištraukiamąjį (kaip
šią funkciją pasirinkti, žr. Patalpos (-ų) oro tem-
peratūros reguliavimas pagal ištraukiamą oro
temperatūros jutiklį.). Pasirinkus ištraukiamo
oro jutiklio valdymo algoritmą yra apribojama
tiekiamo oro temperatūra įvertinus papildomai
pritekančią šilumą (saulės, elektrinių įrenginių
skleidžiama šilumą....). Tokiu būdu taupoma
energija tiekiamo oro papildomam šildymui.
Tiekiamo oro temperatūra palaikoma plokšte-
linio šilumokaičio ir elektrinio šildytuvo pagalba.
Kai tiekiamo oro temperatūra yra mažesnė
už nustatytą, uždaroma šilumokaičio apėjimo
sklendė „BYPASS". Nepasiekus nustatytos
temperatūros, jungiamas elektrinis šildytuvas
ir laikomas tol, kol pasiekiama nustatyta tem-
peratūra.
Tiekiamo oro temperatūrai esant didesnei
už nustatytą, pirmiausia išjungiamas elektrinis
šildytuvas. Jei temperatūra vis dar aukštesnė
už nustatytą, atidaroma „BYPASS" sklendė ir
laikoma tol, kol nepasiekiama nustatyta tem-
peratūra.
Elektrinis šildymas ir „BYPASS" sklendės pa-
vara yra valdomi rėliniais išėjimais.
2. Lauko oro temperatūros kompensacija, kai
prijungtas lauko oro jutiklis TL. Ši funkcija lei-
džia pilnai išnaudoti šilumokaitį. Pvz.: kai lauko
temperatūra aukštesnė už patalpos ir patalpos
artima nustatytai, uždaroma „BYPASS" sklen-
dė.
3. Ventiliatorių sukimosi greičio valdymas
transformatoriumi. Transformatoriaus įtampų
pakopos komutuojamos rėliniais PCB išėji-
mais. Vartotojas gali pasirinkti vieną iš 3 venti-
liatorių sukimosi greičių.
4. Plokštelinio šilumokaičio apsauga nuo
užšalimo. Apsauga yra aktyvuojama, kai iš-
traukiamo oro temperatūra ir drėgmė kartu su
išmetamo oro temperatūra tenkina sąlygas
ledo susidarymui šilumokaityje. Esant užšalimo
pavojui – atidaroma „BYPASS", ir jei sąlygos
pasikeičia į nepavojingas užšalimui, apsauga
išjungiama.
5. Temperatūrą ir ventiliatorių sukimosi greitį
vartotojas nustato valdymo pulte. Pultai jun-
giami su prie jų komplektuojamais 13 metrų,
kabeliais, kurie yra su modulinėmis jungtimis.
Maksimalus kabelio ilgis 2000m.
Pulte taip pat rodomi įvairūs rėžimai ir nustaty-
14
P1 – датчик давления. Контакт NO датчика
давления фильтров может быть подключён к
клеммам „Filter-Filter", сперва сняв перемыч-
ку. Когда контакт датчика давления открыва-
ется, агрегат оставляются и пульт показывает
нужною индикацию. Отключите питание,
поменяйте фильтры, включите питание.
Датчики давления подключается последо-
вательно к контактам А3-А3.
Датчики давления, привод заслонки воздуха
снаружи и панель управления в комплект
автоматики не входят.
1. Температура воздуха помещения (-ий)
может регулироваться не только по датчику
приточного воздуха, но и по датчику вы-
тяжного воздуха (как выбрать эту функцию,
см. «Регулировка температуры воздуха
помещения (-ий) по датчику температуры
.
вытяжного воздуха »). После выбора ал-
горитма управления датчика вытяжного
воздуха, температура приточного воздуха
ограничивается с учетом дополнительно
поступающего тепла (тепла, излучаемого
солнцем, электрооборудованием...). Таким
образом, экономится энергия для дополни-
тельного подогрева приточного воздуха.
Температура приточного воздуха подержы-
вается с помощью теплообменника и элек-
трического нагревателя. Если температура
приточного воздуха ниже установленной – за-
крывается "BYPASS" заслонка теплообменни-
ка. Если и тогда температура не достаточная,
включается электрический нагреватель.
Нагреватель останется включенным пока
температура достигнет установленной.
Если температура приточного воздуха выше
чем установленная, выключится нагреватель.
Если и тогда температура не достаточная,
"BYPASS" откроется. В таком положении
заслонка останется пока температура до-
стигнет установленной.
Электрический нагреватель и "BYPASS"
заслонка управляется релейными выходами.
2. Компенсация температуры наружного
воздуха, если подключен датчик наружной
температуры. Это позволяет полностью ис-
пользовать теплообменник. Пример: если
температура наружного воздуха выше тем-
пературы помещения и температура поме-
щения близка к установленной, закрывается
"BYPASS" заслонка.
3. Управление скорости вращения венти-
ляторов с помощью трансформатора. Поль-
зователь может выбрать одну из 3 скоростей
вращения.
4. Защита от замерзания теплообменника.
Защита включается когда температура и
влажность вытяжного воздуха с температу-
рой удаляемого воздуха делают возможным
сформироваться льду в теплообменнике. При
включенной защите открывается "BYPASS"
заслонка. В таком режиме агрегат работает
до того пока условия изменяются так что
опасность замерзания исчезнет.
5. Температуру приточного воздуха и ско-
P1 – pressure switch.
Filter pressure switch NO contact can be
connected to terminals „Filter-Filter". Then
pressure switch contact close on remote control
is displayed appropriate sing. Switch off power
supply, change fi lters, switch on power supply.
Pressure switches must be connected in serial
to terminals A3-A3.
Pressure switches, outside air damper actua-
tor and control panel are not included in control
system.
1. Supply air temperature (SAT) is controlled
by set temperature and supply air sensor
measured temperature.
SAT is maintained with plate heat exchanger
and electrical heater. If SAT is lower then set
temperature, heat exchanger "BYPASS" damper
is closing. If SAT is still lower then set tempera-
ture, electrical heater switches ON. Heater is
switched ON till SAT will reach set temperature.
If SAT is higher then set temperature, fi rst of
all electrical heater is switched OFF. If SAT is
still higher, "BYPASS" damper starts to open.
"BYPASS" remains opened till set temperature
is reached.
Electrical heater and "BYPASS" damper actua-
tor are controlled with relay outputs.
2. Outside air temperature compensation, if
outside air temperature sensor is connected.
Function allows fully use exchanger for tempera-
ture control. Sample: if outside air temperature is
higher then inside and inside temperature near
setpoint, "BYPASS" is closed.
3. Fans speed is controlled by transformer ATR.
ATR voltage steps are switching by PCB relays.
4. Plate heat exchanger (PHE) frost protection
(FP). When supply and exhaust air temp. and
humidity may cause PHE freezing FP switches
on. In this case "BYPASS" is opened. After tem-
perature and humidity measures are restored to
normal operating conditions of PHE, "BYPASS"
returns to normal mode.
5. Fans speed and SAT are preset via remote
controller. Remote controller and PCB are
connected with cable and standard modular
connectors. Cable length is 13m. Maximal length
of connection cable can be 2000m.
More information about remote control modes
and displays in its manual.
6. Monitoring of external alarm signals. Connec-
tion FA on AHU is used to connect NO (normally
opened) external fi re signal. If external alarm
contacts gets closed, control system switches
to alarm mode and stops AHU. (See the exter-
nal connection diagram).
P1 - Druckschalter.
Kontakte von Filterverschmutzungsdruckschal-
tern NO werden an „Filter - Filter" Klemmen
angeschlossen. Schließt der Kontakt des Druck-
schalter, stoppt die Steuerungsautomatik den
Rekuperator und eine entsprechende Anzeige
erscheint am Steuerpult. Nach Filterwechsel ist
die Versorgungsspannung auszuschalten und
wieder einzuschalten, der Rekuperator arbeitet
weiter im Normalbetrieb.
Die Druckschalter werden sequentiell an den
Klemmen A3-A3 angeschlossen.
Druckschalter, Antrieb der Annahme Luftklappe
und bedienfeld sind im Lieferumfang der Steue-
rungsautomatik nicht enthalten.
1. Lufttemperatur des Raums (der Räumen)
kann nicht nur gemäß dem Temperatursensor
der Zuluft, sondern auch gemäß dem Tempera-
tursensor der Abluft reguliert werden (um diese
Funktion zu wählen, siehe Artikel „Regulierung
der Temperatur des Raums (der Räumen)
gemäß dem Temperatursensor der Abluft.").
Nachdem der Algorithmus der Steuerung des
Sensors der Abluft ausgewählt wird, wird die
Temperatur der Zuluft beschränkt. Dabei wird
die zusätzlich eindringende Wärme (Wärme, die
durch Sonne, Elektroeinrichtungen abgestrahlt
wird...) bewertet. Auf solche Weise wird Energie
für die zusätzliche Erwärmung der Zuluft gespart.
Die Zulufttemperatur wird mithilfe des Platten-
wärmetauschers und der elektrischen Erwär-
mungseinrichtung aufrechterhalten. Sinkt die
Zulufttemperatur unter der Solltemperatur, wird
die BYPASS-Umgehungsklappe des Plattenwär-
metauschers geschlossen. Ist die Solltemperatur
nicht erreicht, schaltet sich die elektrische
Erwärmungseinrichtung und läuft solange, bis
die Solltemperatur erreicht ist.
Ist die Zulufttemperatur höher als die Solltem-
peratur, wird zuerst die elektrische Erwärmungs-
einrichtung ausgeschaltet. Ist die Temperatur
immer noch höher als die Solltemperatur, wird
die BYPASS-Klappe geöffnet und solange
offen gehalten, bis die Solltemperatur erreicht
ist. Elektrische Erwärmung und der Antrieb der
BYPASS-Klappe werden über Relaisausgänge
gesteuert.
2. Kompensation der Außenlufttemperatur,
wenn der Außenluftsensor TL angeschlossen
ist. Diese Funktion ermöglicht es, den Platten-
wärmetauscher voll auszunutzen. Z.B.: Ist die
Außentemperatur höher als die Raumtemperatur
und liegt die Raumtemperatur nahe der Solltem-
peratur, wird die BYPASS-Klappe geschlossen.
3. Steuerung der Drehzahl von Ventilatormotor
über Transformator. Kommutierung von Span-
nungsstufen des Transformators über PCB Re-
laisausgänge. Der Benutzer hat die Möglichkeit,
eine von den 3 Ventilatordrehzahlen zu wählen.
4. Frostschutz des Plattenwärmetauschers. Der
Schutz wird aktiviert, wenn die Temperatur und
die Feuchtigkeit der Abzugsluft gemeinsam mit
der Temperatur der Abluft die Bedingungen zur
Eisbildung im Wärmetauscher erfüllen. Im Falle
der Frostgefahr wird BYPASS geöffnet, ändern
sich die Bedingungen der Frostgefahr, wird der
Schutz deaktiviert.
5. Einstellung der Temperatur und der Drehzahl
