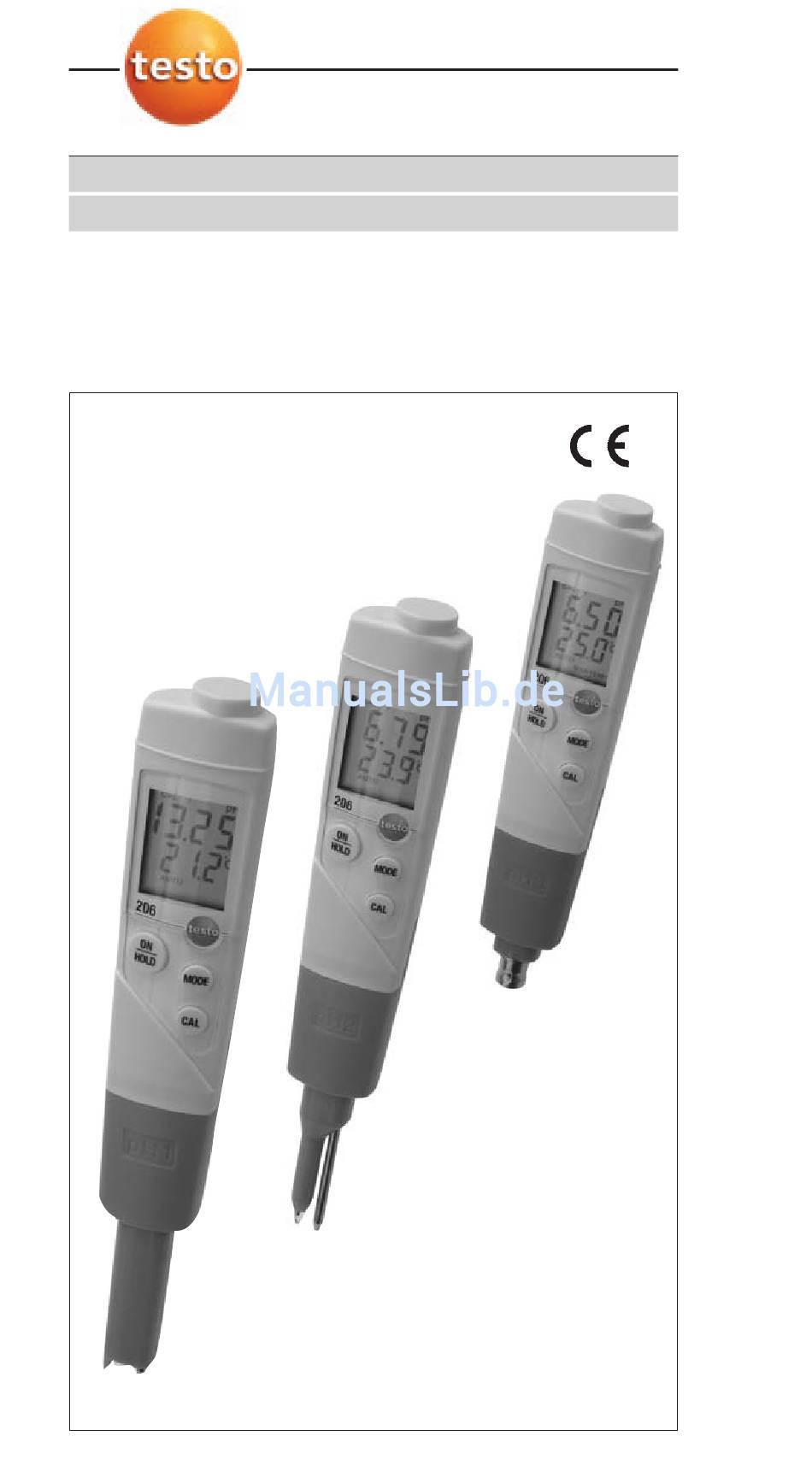

- Seite 1 206 pH- / Temperatur-Messgerät Bedienungsanleitung Instruction manual...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein- setzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Kennzeichnungen Darstellung Bedeutung Bemerkungen Warnhinweis: Warnung! Warnhinweis aufmerksam... -
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Allgemeine Hinweise ............2 Inhalt ................3 1. Sicherheitshinweise ............4 2. Bestimmungsgemäße Verwendung ........5 3. Produktbeschreibung............6 3.1 Anzeige- und Bedienelemente ............6 3.2 Sonden- / BNC- Module..............6 3.3 Spannungsversorgung ................7 3.4 TopSafe ....................7 3.5 Aufbewahrungskappe................7 3.5 Wand- / Transporthalterung ..............7 4. -
Seite 4: Sicherheitshinweise
Dokumentation beschrieben sind. Dabei an die vorge- gebenen Handlungsschritte halten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo verwenden. Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. -
Seite 5: Bestimmungsgemäße Verwendung

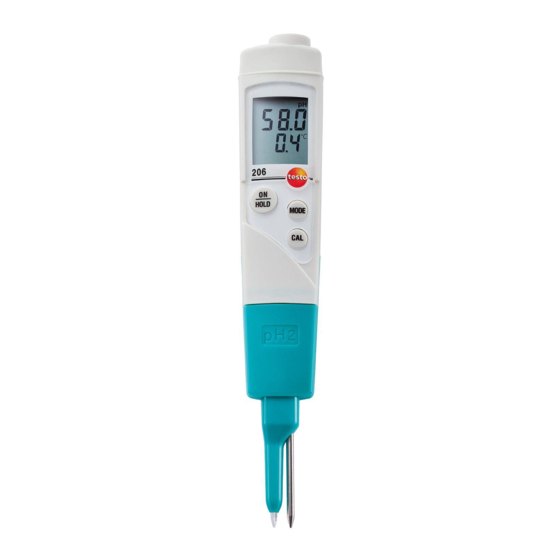

2. Bestimmungsgemäße Verwendung 5 2. Bestimmungsgemäße Verwendung Das testo 206 ist ein handliches Messgerät zur stichproben- artigen Messung von pH-Wert und Temperatur. Abhängig vom verwendeten Sonden- / BNC- Modul besitzt es unterschiedliche Einsatzbereiche. testo 206 mit Tauchsonde pH1 Messung von flüssigen Medien in den Bereichen: ·... -
Seite 6: Produktbeschreibung
3. Produktbeschreibung 3. Produktbeschreibung 3.1 Anzeige- und Bedienelemente D D i i s s p p l l a a y y M M O O D D E E : : Funktion wechseln, O O N N / / H H O O L L D D : : Modus “Manuelle Temperatur- Ein- / Ausschalten, kompensation”... -
Seite 7: Spannungsversorgung
3. Produktbeschreibung 7 3.3 Spannungsversorgung Die Spannungsversorgung erfolgt über eine Knopfzelle (Typ CR2032, 3V; im Lieferumfang). 3.4 TopSafe Das TopSafe schützt das Gerät vor Feuchtigkeit und mechanischer Bean- spruchung (Schläge). Wir empfehlen das TopSafe immer zu verwenden. Die Schutzklasse IP68 wird erreicht, wenn das Gerät in das TopSafe ein- gelegt ist und dieses verschlossen ist. -
Seite 8: Inbetriebnahme
4. Inbetriebnahme 4. Inbetriebnahme 4.1 Batterie einlegen 1 Verschlusskappe des TopSafe öffnen und Gerät herausziehen. 2 Batteriefach auf der Rückseite des Gerätes öffnen. 3 Knopfzelle (Typ CR2032, 3V) einlegen. Der Pluspol (+) muss sichtbar sein. 4 Batteriefach schließen. 5 Schutzstreifen an der Oberseite der Aufbewahrungkappe abziehen. -
Seite 9: Einstellmodus Öffnen
5. Bedienung 9 Funktion Beschreibung Einstellmöglichkeiten Auto Off (AUTO OFF) Gerät schaltet nach10min ohne On (eingeschaltet) oder OFF (ausgeschaltet) Tastenbetätigung selbständig Beeper (bP) Hinweiston (Tastenbestätigung, On (eingeschaltet) oder OFF (ausgeschaltet) stabiler Messwert erreicht bei eingeschalteter Auto Hold- Funktion) * Änderung geringer 0,02pH in 20s Der Einstellvorgang kann durch Ausschalten des Gerätes abgebrochen werden. -
Seite 10: Messen
5. Bedienung 5.3 Messen Gerät vorbereiten Bleiben beim Herausziehen der Sonde aus der Aufbe- wahrungskappe größere Mengen Elektrolyt-Gel an der Sonde haften, ist dies ein Zeichen dafür, dass das Gel verbraucht ist. Aufbewahrungskappe erneuern. pH-Sonde vor und nach jeder Messung mit gering konzen- trierter Seifenlauge und anschließend mit Leitungswasser abspülen (Wassertemperatur unter 40 °C). -
Seite 11: Gerät Kalibrieren
±0,4 pH ergeben können. Das Gerät ist eingeschaltet und befindet sich im Messmodus. 1 Kalibriermodus öffnen: - testo 206-pH3 mit pH-Sonde ohne Temperatursensor: Es wird für 2s der eingestellte Temperaturwert für die manuelle Tempe- raturkompensation angezeigt. Der Wert muss der Temperatur der Pufferlösung entsprechen. - Seite 12 5. Bedienung 2 Kalibrierpunkt überspringen: MODE -o o der- Sonde in die Pufferlösung eintauchen und Kalibrierung starten: - Das Gerät wartet auf einen stabilen Messwert : AUTO blinkt. - Ist ein stabiler Messwert vorhanden (Änderung geringer 0,02pH in 20s), wird der Kalibrierpunkt kalibriert und das Gerät wechselt zum nächsten Kalibrierpunkt (falls vor- handen) bzw.
-
Seite 13: Wartung Und Pflege
6. Wartung und Pflege 13 6. Wartung und Pflege 6.1 Elektrolyt-Gel prüfen Elektrolyt-Gel der Aufbewahrungskappe regelmäßig auf Verun- reinigungen und ausreichenden Füllstand prüfen. Bei Bedarf Aufbewahrungskappe erneuern. 6.2 Gehäuse / TopSafe reinigen Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen- lauge) reinigen. -
Seite 14: Fragen Und Antworten
Pufferlösung 3-Punkt-Kalibrierung. verwenden. pH-Elektrode defekt. Sonde austauschen. Fall wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt- daten finden Sie im Garantieheft oder im Internet unter www.testo.com . -
Seite 15: Technische Daten
Sonden-Modul Tauchsonde pH1 inkl. Aufbewahrungskappe mit Elektrolyt-Gel 0650 2061 Sonden-Modul Einstechsonde pH2 inkl. Aufbewahrungskappe mit Elektrolyt-Gel 0650 2062 Sonde Typ 1 inkl. Aufbewahrungskappe mit Elektrolyt-Gel für testo 206 pH3 0650 2063 Sonde Typ 14 inkl. Aufbewahrungskappe mit Elektrolyt-Gel für testo 206 pH3 0650 2064 Aufbewahrungskappe 206 mit Elektrolyt-Gel, 1 Stück... - Seite 16 Notizen...
- Seite 17 206 pH / Temperature Measuring Instrument Bedienungsanleitung Instruction Manual...
- Seite 32 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0973.2061/04/Sh/dr/28.06.2006...
