Verwandte Anleitungen für Diehl Metering HYDRUS 2.0
Inhaltszusammenfassung für Diehl Metering HYDRUS 2.0

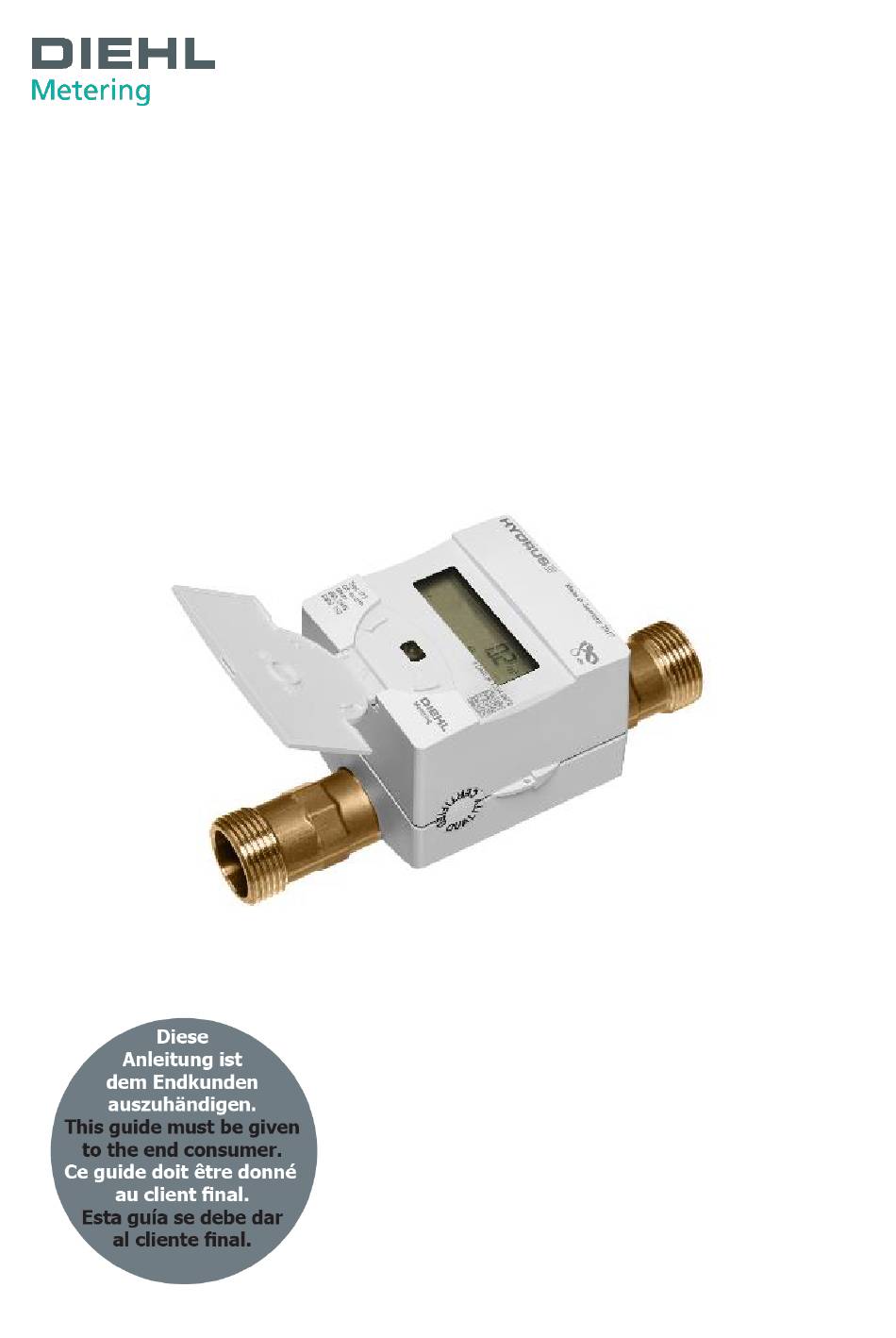

- Seite 1 HYDRUS 2.0 Ultraschall-Wasserzähler 173 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
HYDRUS 2.0 Inhalt 1 Produktbeschreibung ......................3 1.1 Allgemeine Anwendung ......................3 1.2 Messtechnische Eigenschaften ....................3 1.3 Technische Daten......................... 5 1.4 Abmessungen ........................7 1.5 Beschriftung ........................9 2 Konnektivität ........................10 2.1 Anzeige ..........................10 2.2 Funkkommunikation ......................13 2.3 Kommunikation über M-Bus / L-Bus / Impuls ............... -
Seite 3: Produktbeschreibung
1 PRODUKTBESCHREIBUNG 1.1 ALLGEMEINE ANWENDUNG HYDRUS 2.0 ist ein statischer Ultraschall-Wasserzähler, der nach den Normen EN 14154, ISO 4064 und OIML R49 zugelassen ist. Er verfügt über eine Zertifizierung gemäß der Messgeräterichtlinie (MID) und erfüllt die Hygienevorschriften für Materialien, die mit Wasser in Berührung kommen. Es handelt sich um ein zertifiziertes Präzisionsmessgerät für Abrechnungszwecke, das mit Vorsicht... - Seite 4 HYDRUS 2.0 Typische Fehlerkurve 06/2019...
-
Seite 5: Technische Daten
HYDRUS 2.0 1.3 TECHNISCHE DATEN Gehäuse Bleifreies Messing - Cuphin Wassertemperatur +0,1 … +90°C Temperaturen Betriebsumgebungstemperatur: +1 … +70°C Lagerungstemperatur: -10 … +70 °C (>35°C max. 4 Wochen) Schutzklasse IP 68 Das Messgerät vor Frost schützen, indem das darin enthaltene Frostschutz Wasser vollständig abgelassen wird. - Seite 6 Funk 434 MHz / L-Bus + Impulsvariante 1 • M-Bus Variante 4 • 2x Impulsvariante 2 und Variante 5 • M-Bus + 2x Impulsvariante 3 Die Beschreibungen der Kommunikationsschnittstellen finden Sie auf der Website von Diehl Metering: https://www.diehl.com/metering/de/diehl-metering/support- center/downloads/ Kommunikationsprotokoll Siehe Leitfaden "Beschreibungen Kommunikationsschnittstellen".
-
Seite 7: Abmessungen
HYDRUS 2.0 1.4 ABMESSUNGEN 06/2019... - Seite 8 HYDRUS 2.0 06/2019...
-
Seite 9: Beschriftung
HYDRUS 2.0 1.5 BESCHRIFTUNG CE-Kennzeichnung Schutzklasse Jahr der Konformitätserklärung Temperaturklasse Art der Prüfbescheinigungsnummer Artikelnummer des Produkts Seriennummer & QR-Code des Messgeräts Batterielebensdauer Optischer Taster Dynamikbereich Positionierungshilfe für Optokopf Kommunikationsschnittstellen Druckverlustklasse Nenndurchmesser Maximal zulässiger Druck Dauerdurchfluss Metrologische Klasse 06/2019... -
Seite 10: Konnektivität
HYDRUS 2.0 2 KONNEKTIVITÄT 2.1 ANZEIGE Die vom Zähler erzeugten Daten können auf verschiedenen, in Schleifen angeordneten Anzeigen mit Systeminformationen (z. B. Durchfluss, Volumen, Datum, Stichtagsdatum, Medientemperatur) abgelesen werden. Die Schleifen sind mit 01 bis 09 nummeriert. Mithilfe des optischen Tasters auf dem vorderen Bedienfeld kann durch die einzelnen Schleifen gewechselt werden. - Seite 11 HYDRUS 2.0 Nachfolgend werden die Werkseinstellungen der Schleifen ausführlich dargestellt. Anzeigentest (88) Aktuelles Gesamtvolumen (01) Batterielebensdauer (02) Softwareversion abwechselnd mit der Prüfsumme der Software (03) Aktueller Durchfluss (m³/h) (04) Fehlermeldungen (05) Gesamtvolumen in hoher Auflösung (07) ...
- Seite 12 HYDRUS 2.0 Schleife = Display aus Deckel geöffnet (wechselt von dunkel nach hell) Displaytest Displaytest: alles an Displaytest: alles aus Kalibrierter Wert Batterielebensdauer Minimum Schleife Firmware Firmware Version Firmware Checksum Medium Schleife Aktueller Durchfluss Maximum Schleife Fehler / Alarme Aktueller Fehler...
-
Seite 13: Funkkommunikation
Daten weitergeleitet. Mobile Auslesung für Walk-by / Drive-by / Passive Drive-by: Die von HYDRUS 2.0 gesendeten Daten können mit dem tragbaren Empfänger IZAR RECEIVER BT von Diehl Metering mithilfe eines Handgeräts und der Software IZAR@MOBILE 2 für das Auslesen im Vorbeigehen/-fahren eingesammelt werden sowie mit dem Empfänger IZAR RDC Vehicle für Passive... - Seite 14 HYDRUS 2.0 R4 Telegramm für Fixed Network Für Fixed Network ist der Zähler werkseitig mit einem der folgenden Telegrammpakete vorkonfiguriert: ______________________________________________________________________ Die Funkübertragung ist für den Transport ausgeschaltet und wird automatisch aktiviert, wenn Wasser im Messgerät erkannt wird. Die Funkübertragung bleibt nach Dauerbetrieb (>3 Stunden) mit Wasser dauerhaft aktiv.
-
Seite 15: Kommunikation Über M-Bus / L-Bus / Impuls
Zählers zu vermeiden. _________________________________________________________________________________ 2.3.2 IMPULSAUSGANG (OPEN-DRAIN-AUSGANG) Der HYDRUS 2.0 Typ 173 verfügt über bis zu 2 Impulsschnittstellen. Je nach Gerätekonfiguration können die eingestellte Impulsdauer, Impulspause und Impulsfrequenz unterschiedlich sein. Eine ausführliche Beschreibung der Impulse finden Sie in den HYDRUS-Produktspezifikationen: 06/2019... -
Seite 16: Schaltplan
HYDRUS 2.0 https://www.diehl.com/metering/de/diehl-metering/support-center/downloads Maximale Eingangsspannung 30 V Maximaler Eingangsstrom 27 mA Maximaler Spannungsabfall am aktiven 2 V / 27 mA Ausgang Maximaler Strom durch inaktiven Ausgang 5 μA / 30 V Maximaler Rückstrom 27 mA Abhängig von der Gerätekonfiguration Impulsdauer / Impulspause / Impulsfrequenz... -
Seite 17: Informationen Zu Fehlermeldungen
HYDRUS 2.0 2.4 INFORMATIONEN ZU FEHLERMELDUNGEN Fehlermeldungen (optische Benachrichtigung auf LCD-Anzeige im Fehlerfall). 3 Fehlerkategorien: E - Aktuelle Fehler A - Kontinuierliche Fehler - wenn der Fehler z. B. für den Standardwert eine Stunde präsent ist (konfigurierbar), dann beträgt die Haltezeit des kontinuierlichen Fehlers standardmäßig 3 Tage (konfigurierbar). -
Seite 18: Datenschutz
_________________________________________________________________________________ 2.5 DATENSCHUTZ Der HYDRUS 2.0 speichert 512 Verbrauchswerte in einem Intervall von einer Stunde bis zu einem Monat. Auf diese Daten kann nur vor Ort und mithilfe der IZAR@MOBILE 2 Software zugegriffen werden. In einem zweiten Protokoll können eine kleine Menge von 32 Verbrauchswerten gespeichert und einige ausgewählte Daten per Funk übertragen werden. -
Seite 19: Montage
4.2 MONTAGEHINWEISE 4.2.1 REINIGUNG DER ROHRLEITUNGEN Achtung: Der HYDRUS 2.0 muss in einer sauberen Rohrleitung installiert werden, die innen frei von Schwebstoffpartikeln ist. -> Vor der Montage des Zählers die Rohrleitungen gründlich reinigen. -> Wenn das Wasser Partikel enthält, einen Filter in die Zulaufleitung vor dem Zähler installieren. -
Seite 20: Ausrichtung Der Rohrleitungen
HYDRUS 2.0 4.2.2 AUSRICHTUNG DER ROHRLEITUNGEN Achtung: Die Rohrleitungen müssen exakt ausgerichtet sein, um die mechanischen Belastungen auf das Gehäuse des Zählers zu minimieren. Es muss sichergestellt sein, dass die Rohrleitungen das Gewicht des Zählers tragen können. 4.2.3 EINBAULAGE Der Einbau kann in horizontaler oder vertikaler Position erfolgen. -
Seite 21: Montage/Erstinbetriebnahme
Der Zähler entspricht den europäischen Richtlinien, wie in der mit dem Produkt gelieferten und auf der Diehl Metering Website verfügbaren EU-Konformitätserklärung angegeben: https://www.diehl.com/metering/de/diehl-metering/support-center/downloads 5.2 KONFORMITÄT MIT HYGIENEVORSCHRIFTEN Der HYDRUS 2.0 erfüllt die Anforderungen an die Lebensmitteltauglichkeit von Materialien, die mit Wasser in Berührung kommen. 06/2019... -
Seite 22: Recycling
Dieses Produkt unterliegt einer speziellen Abfallsammlung und Entsorgung. Es muss einer geeigneten Einrichtung entsorgt werden, eine Wiederverwertung und ein Recycling zu ermöglichen. Für weitere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre Diehl Metering Vertretung. 06/2019... - Seite 23 Diehl Metering GmbH Industriestraße 13 91522 Ansbach Telefon: +49 981 1806-0 Fax: +49 9811806-615 www.diehl.com/metering...
