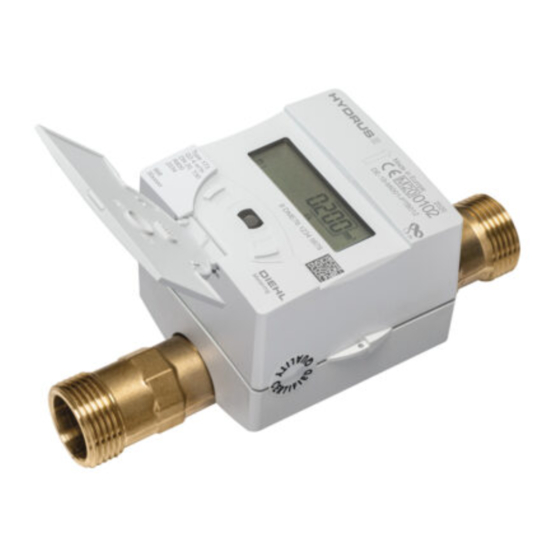

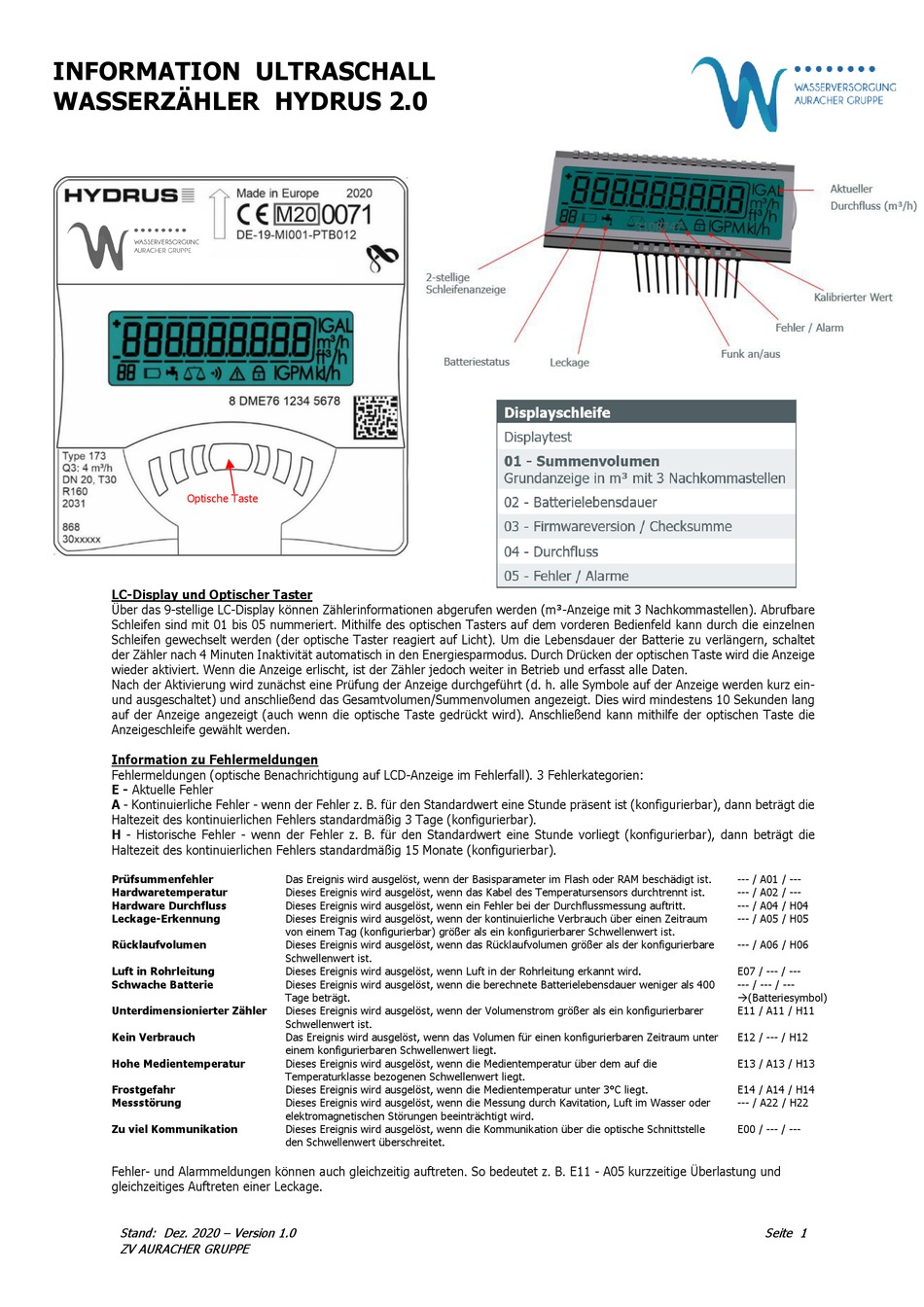

Diehl Metering HYDRUS 2.0 Kurzanleitung

INFORMATION ULTRASCHALL
WASSERZÄHLER HYDRUS 2.0
Optische Taste
LC-Display und Optischer Taster
Über das 9-stellige LC-Display können Zählerinformationen abgerufen werden (m³-Anzeige mit 3 Nachkommastellen). Abrufbare
Schleifen sind mit 01 bis 05 nummeriert. Mithilfe des optischen Tasters auf dem vorderen Bedienfeld kann durch die einzelnen
Schleifen gewechselt werden (der optische Taster reagiert auf Licht). Um die Lebensdauer der Batterie zu verlängern, schaltet
der Zähler nach 4 Minuten Inaktivität automatisch in den Energiesparmodus. Durch Drücken der optischen Taste wird die Anzeige
wieder aktiviert. Wenn die Anzeige erlischt, ist der Zähler jedoch weiter in Betrieb und erfasst alle Daten.
Nach der Aktivierung wird zunächst eine Prüfung der Anzeige durchgeführt (d. h. alle Symbole auf der Anzeige werden kurz ein-
und ausgeschaltet) und anschließend das Gesamtvolumen/Summenvolumen angezeigt. Dies wird mindestens 10 Sekunden lang
auf der Anzeige angezeigt (auch wenn die optische Taste gedrückt wird). Anschließend kann mithilfe der optischen Taste die
Anzeigeschleife gewählt werden.
Information zu Fehlermeldungen
Fehlermeldungen (optische Benachrichtigung auf LCD-Anzeige im Fehlerfall). 3 Fehlerkategorien:
E - Aktuelle Fehler
A - Kontinuierliche Fehler - wenn der Fehler z. B. für den Standardwert eine Stunde präsent ist (konfigurierbar), dann beträgt die
Haltezeit des kontinuierlichen Fehlers standardmäßig 3 Tage (konfigurierbar).
H - Historische Fehler - wenn der Fehler z. B. für den Standardwert eine Stunde vorliegt (konfigurierbar), dann beträgt die
Haltezeit des kontinuierlichen Fehlers standardmäßig 15 Monate (konfigurierbar).
Prüfsummenfehler
Hardwaretemperatur
Hardware Durchfluss
Leckage-Erkennung
Rücklaufvolumen
Luft in Rohrleitung
Schwache Batterie
Unterdimensionierter Zähler
Kein Verbrauch
Hohe Medientemperatur
Frostgefahr
Messstörung
Zu viel Kommunikation
Fehler- und Alarmmeldungen können auch gleichzeitig auftreten. So bedeutet z. B. E11 - A05 kurzzeitige Überlastung und
gleichzeitiges Auftreten einer Leckage.
Stand: Dez. 2020 – Version 1.0
ZV AURACHER GRUPPE
Das Ereignis wird ausgelöst, wenn der Basisparameter im Flash oder RAM beschädigt ist.
Dieses Ereignis wird ausgelöst, wenn das Kabel des Temperatursensors durchtrennt ist.
Dieses Ereignis wird ausgelöst, wenn ein Fehler bei der Durchflussmessung auftritt.
Dieses Ereignis wird ausgelöst, wenn der kontinuierliche Verbrauch über einen Zeitraum
von einem Tag (konfigurierbar) größer als ein konfigurierbarer Schwellenwert ist.
Dieses Ereignis wird ausgelöst, wenn das Rücklaufvolumen größer als der konfigurierbare
Schwellenwert ist.
Dieses Ereignis wird ausgelöst, wenn Luft in der Rohrleitung erkannt wird.
Dieses Ereignis wird ausgelöst, wenn die berechnete Batterielebensdauer weniger als 400
Tage beträgt.
Dieses Ereignis wird ausgelöst, wenn der Volumenstrom größer als ein konfigurierbarer
Schwellenwert ist.
Das Ereignis wird ausgelöst, wenn das Volumen für einen konfigurierbaren Zeitraum unter
einem konfigurierbaren Schwellenwert liegt.
Dieses Ereignis wird ausgelöst, wenn die Medientemperatur über dem auf die
Temperaturklasse bezogenen Schwellenwert liegt.
Dieses Ereignis wird ausgelöst, wenn die Medientemperatur unter 3°C liegt.
Dieses Ereignis wird ausgelöst, wenn die Messung durch Kavitation, Luft im Wasser oder
elektromagnetischen Störungen beeinträchtigt wird.
Dieses Ereignis wird ausgelöst, wenn die Kommunikation über die optische Schnittstelle
den Schwellenwert überschreitet.
--- / A01 / ---
--- / A02 / ---
--- / A04 / H04
--- / A05 / H05
--- / A06 / H06
E07 / --- / ---
--- / --- / ---
(Batteriesymbol)
E11 / A11 / H11
E12 / --- / H12
E13 / A13 / H13
E14 / A14 / H14
--- / A22 / H22
E00 / --- / ---
Seite 1
