TechniSat Dabman 1 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TechniSat Dabman 1
Inhaltszusammenfassung für TechniSat Dabman 1

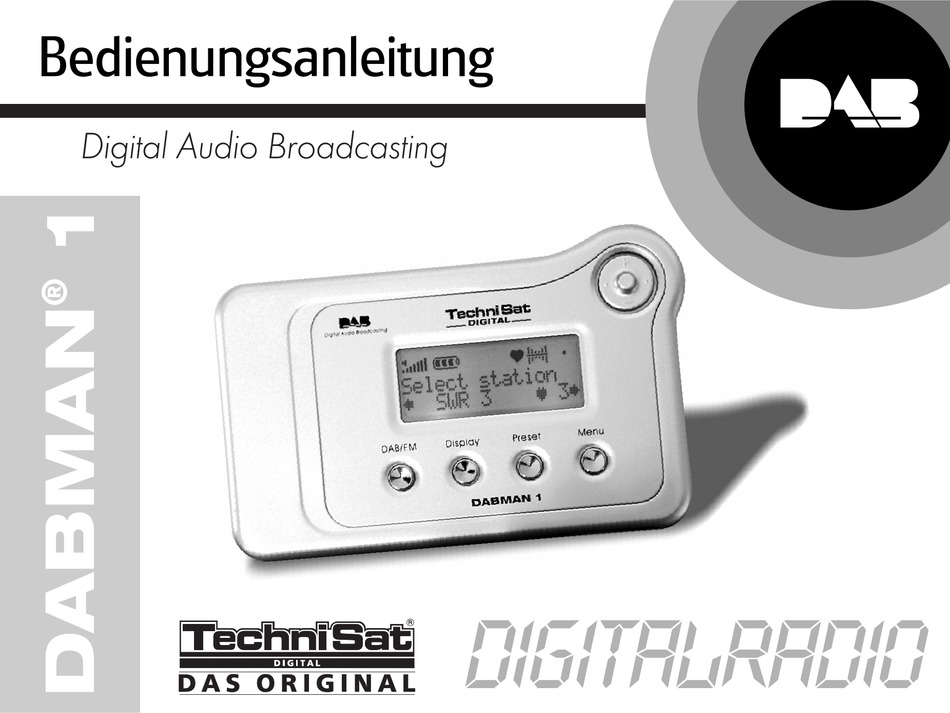

- Seite 1 Bedienungsanleitung Digitalradio...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1. Lesen Sie bitte alle Hinweise zur Sicherheit und Bedienung, ehe Sie das Gerät in Betrieb nehmen. 2. Verwenden Sie nur vom Hersteller empfohlenes Zubehör, da nicht passendes Zubehör gefährlich sein kann, und das Gerät beschädigen kann. 3. Wenn Sie die Batterien auswechseln, stellen Sie den Schalter Ein/Aus auf OFF. 4. -
Seite 4: Inhaltsverzeichnis
Digitalradio Inhalt Einleitung......................1 Produkteigenschaften.................2 Verpackungsinhalt..................3 Bedienungselemente..................4 Diagramm der Bedienungselemente...........4 LCD-Anzeige....................5 Navigationsknopf .................6 Funktion der Bedientasten ..............7 Verbindungen....................9 Einsetzen der Batterien..............9 Steckernetzteil/Akku................10 Betrieb.......................11 Gerät in Betrieb nehmen/Gerät einschalten ......11 Sendersuche ..................13 Gerät ausschalten................15... - Seite 5 Inhalt Lautstärke regeln .................16 Gerät verriegeln ..................16 DAB Modus – Senderwahl ..............17 Equalizer ....................19 Display......................21 DAB/UKW (FM)-Umschaltung............22 Preset-Sender voreinstellen ............23 UKW-Modus – Senderwahl.............25 UKW-Modus – Voreinstellungen............26 Menü aufrufen ..................28 Untermenü – Senderreihenfolge...........29 Untermenü – Manuelle Sendersuche.........30 Untermenü – Art des Scans............31 Untermenü...
-
Seite 6: Einleitung
Digitalradio Einleitung ir leben im digitalen Zeitalter, in dem alles digital verarbeitet wird. Dieser Empfänger für digitalen Hörfunk (Digital Audio Broadcast = DAB) beinhaltet die allerneueste digitale Technologie, um Ihnen einen kristallkla- ren Hörgenuß in CD-Qualität zu ermöglichen. Eine besondere Übertragungsart, auch bekannt als COFDM (Coded Orthogonal Frequency Division Multiplexing), ermöglicht den Empfang ohne störende Interferenzen oder Signalverzerrungen. -
Seite 7: Produkteigenschaften
Einleitung Produkteigenschaften Digital Audio Broadcasting Band III, L-Band mit UKW • Kristallklarer Hörgenuß in CD-Qualität • Entspricht voll der Norm ETSI EN 300 401 • Automatischer oder manueller Suchlauf • Anwenderfreundliche MMI-Schnittstelle • Voreinstellung von bis zu 10 Sendern auf DAB, weitere 10 Sender auf UKW •... -
Seite 8: Verpackungsinhalt
Digitalradio Packungsinhalt Nachdem Sie die Verpackung geöffnet haben, prüfen Sie bitte, daß die folgenden Komponenten beiliegen: 2 Akku-Batterien Größe AA 1 DAB Empfänger für (wiederaufladbar) digitalen Hörfunk 1 Steckernetzteil 1 Kopfhörer... -
Seite 9: Bedienelemente
Bedienelemente Bedienelemente Navigationskranz LCD-Anzeige Abdeckung Batteriefach Kopfhörerbuchse Service lable Schalter Ein/Aus Display mode Kontroll-LED Equalizer Taste DAB/UKW Menütaste Verriegelungstaste Displaytaste Preset-Taste (Preset) Netzteilbuchse Service-Etikett Digitalradio... -
Seite 10: Lcd-Anzeige
Digitalradio Bedienelemente LCD-Anzeige Anzeige Lautstärke Anzeige Batterie-/Akkuladezustand Zeitanzeige (nur bei DAB-Betrieb) Anzeige voreingestellter Lieblingssender Anzeige der ausgewählten Equalizer-Einstellungen (nur im DAB-Betrieb aktiv) Signalanzeige (nur im DAB-Betrieb aktiv) Erste Zeile des alphanumerischen Textes Zweite Zeile des alphanumerischen Textes... -
Seite 11: Navigationsknopf
Bedienelemente Navigationstaste/Auswahltaste Lautstärkeregler: nach oben – lauter Lautstärkeregler nach unten – leiser Suchtaste: nach links oder rechts um die Menüeinträge in der unteren Zeile umzuschalten Auswahltaste: senkrecht drücken zur Auswahl einer Menüoption Digitalradio... -
Seite 12: Funktionen Der Schalter Und Tasten
Digitalradio Bedienelemente Funktionen der Schalter und Tasten DAB/FM DAB/UKW/FM-Taste Auswahl des Empfangsmodus, entweder DAB oder UKW Display Display-Taste Auswahl des Anzeigemodus für die LCD-Anzeige Preset Preset-Taste Voreinstellung von bis zu zehn Rundfunksendern Menu Menü-Taste Zugang zum Einstellungsmenü Lock-Taste Nicht gesperrt: alle Tasten sind aktiv Lock Gesperrt: alle Tasten sind gesperrt Buchse für Netzteil... - Seite 13 Bedienelemente Navigationstaste Lautstärkeregler, Auswahl, Suchfunktion Equalizer-Taste Tonkontrolle, sechs verschiedene Einstellungen (Bass, Höhen) für verschiedene Umgebungen Ein/Aus Schalter und Zum Ein- oder Ausschalten drücken Kontrolle (LED) Leuchtdiode zeigt Zustand an Digitalradio...
-
Seite 14: Anschlüsse
Digitalradio Anschlüsse Batterien einsetzen Das Batteriefach öffnen Zwei Batterien Größe AA einsetzen Polarität beachten! Das Batteriefach schließen... -
Seite 15: Steckernetzteil/Akku
Anschlüsse Netzteil/Ladeteil Um das Gerät am Netz zu betreiben, verwenden Sie das beiliegenden Steckernetzteil. Wenn im Batteriefach wiederaufladbare Akkus eingelegt sind, sorgt das Steckernetzteil auch dafür, daß diese Akkus aufgeladen werden, solan- ge das Gerät an das Netz angeschlossen ist. Die beigefügten Akkus (1600mA) müssen vor der ersten Inbetriebnahme ca. -
Seite 16: Betrieb
Digitalradio Betrieb Inbetriebnahme Bevor Sie das Gerät einschalten, vergewissern Sie sich dass Erstes Einschalten die Batterien korrekt eingesetzt sind. Die Kontroll-LED leuchtet auf, und der Schriftzug “Welcome” erscheint, sobald das Gerät eingeschaltet ist Welcome Warten Sie bitte, während der automatische lokale Suchlauf durchgeführt wird. - Seite 17 Betrieb Inbetriebnahme Suchfunktion auswählen Manuelle Sendersuche Wählen Sie die entsprechende Suchfunktion aus. Or SELECT Local Scan Durchführung des Suchlaufs Im Display wird die Anzahl Scanning... der verfügbaren Sender angezeigt. DAB-Einstellung Das Gerät sucht alle verfügbaren Sender. DAB tuning... Erfolgreiche Einstellung Die erste Zeile zeigt den Namen des CLASSIC eingestellten Senders an.
-
Seite 18: Sendersuche
Digitalradio Betrieb Sendersuche DAB-Sendersuche Einschalten Der Empfänger stellt sich automatisch auf den zuletzt ausgewählten Sender ein. Erfolgreiche Sendersuche Wenn dieses DAB tuning... Sendersuche ohne Erfolg Ergebnis Sender derzeit nicht sendebereit erscheint, und Sie danach in den Erfolgreich Erfolgreiche Sendersuche nächsten 5 Sie können jetzt Ihr ausgewähltes Sekunden keine DEUTSCHLAND RADIO... - Seite 19 Betrieb Sendersuche Wählen Sie einen Servicesender Verwenden Sie die Auswahltaste um einen Servicesender zu suchen. Select station Service Information Servicefunktionen DAB Sendersuche Um einen neuen Sender einzustellen. DAB tuning... Neuer Sender CLASSIC Drücken Sie bitte die Menütaste, um einen Sender manuell einzustellen. Menü...
-
Seite 20: Gerät Ausschalten
Digitalradio Betrieb Gerät ausschalten Der Empfänger befindet sich im DAB- oder UKW-Modus. DEUTSCHLAND RADIO FM 100.00 MHz Drücken Sie die Taste Ein/Aus mindestens 3 Sekunden lang. On/Off Auf dem Display erscheint "Powering Off" (Gerät wird ausgeschaltet) und die Kontroll-LED erlischt. Powering off... -
Seite 21: Lautstärke Regulieren
Betrieb Lautstärke regulieren DEUTSCHLAND RADIO Lautstärketaste drücken Gerät verriegeln Nicht verriegelt: Alle Tasten Verriegelt: Alle Tasten sind Lock Lock sind aktiv gesperrt Wenn Sie im gesperrten Zustand eine Taste drücken, erscheint die Nachricht "Key lock ON" FM 100.00 Mhz DEUTSCHLAND RADIO Key lock ON Key lock ON Wir empfehlen Ihnen, bei ausgeschaltetem Empfänger die Tasten zu verriegeln. -
Seite 22: Dab Modus - Senderwahl
Digitalradio Betrieb DAB-Modus – Senderauswahl Display DEUTSCHLAND RADIO Im Originalzustand ist der Empfänger auf DAB-Modus eingestellt Drücken Sie die Auswahltaste nach links oder rechts um andere verfügbare Sender auszuwählen. DEUTSCHLAND RADIO BBC 5 Live Wenn Sie den gewünschten Sender gefunden haben, BBC News drücken Sie den Auswahlknopf (senkrecht). - Seite 23 Betrieb DAB-Modus – Senderauswahl Einen neuen Sender suchen Suche ohne Erfolg Suche ohne Erfolg Der Empfänger kann keine anderen DAB-Sender finden. Station not Available Auswahl Servicesender Verwenden Sie die Auswahltaste, um einen Servicesender Select station Service auszuwählen. Drücken Sie die Auswahltaste nach links oder rechts, um ande- re verfügbare Sender auszuwählen.
-
Seite 24: Equalizereinstellung
Digitalradio Betrieb Equalizereinstellung (Toneinstellung, Bässe und Höhen) DEUTSCHLAND RADIO On/Off Die gewählte Toneinstellung wird durch das entsprechende Symbol im Display angege- ben. Drücken Sie die Equalizertaste um eine andere Einstellung auszuwählen. Bass Taste drücken Monitor Taste drücken Studio Taste drücken DEUTSCHLAND RADIO DEUTSCHLAND RADIO DEUTSCHLAND RADIO... -
Seite 25: Equalizertaste
Betrieb Equalizertaste (Toneinstellung, Bässe und Höhen) Die Equalizer-Anzeige wird entsprechend im Display verändert, wenn Sie die Equalizertaste betätigen. Beim Abschalten des Geräts wird die Equalizereinstellung gespeichert, und beim nächsten Einschalten des Empfängers wieder angewendet. Diese Funktion ist nur im DAB-Modus verfügbar, nicht im UKW-Modus Neutral Der Ton wird nicht verändert Bass... -
Seite 26: Display
Digitalradio Betrieb Displaytaste Die Displaytaste bestimmt den Inhalt der zweiten Zeile auf dem Bildschirm DLS (Originaleinstellung) Signalfehler Bitratenmodus Drücken Drücken DEUTSCHLAND RADIO DEUTSCHLAND RADIO DEUTSCHLAND RADIO Signal error 2 128 kbps stereo Drücken Kanal & Frequenz DEUTSCHLAND RADIO 5A 187.07 MHz Drücken Programmtyp Details Sendername... -
Seite 27: Dab/Ukw (Fm)-Umschaltung
Betrieb DAB/UKW-Taste Drücken Sie diese Taste, um zwischen DAB und UKW zu wählen Im Originalzustand ist der Empfänger auf den DAB-Modus eingestellt. Drücken Sie die DAB/UKW-Taste um den UKW-Empfang zu wählen. Im DAB-Modus Im UKW-Modus Im DA DEUTSCHLAND RADIO FM 100.00 MHz DAB/UKW-Taste drücken FM tuning... -
Seite 28: Preset-Sender Voreinstellen
Digitalradio Betrieb Preset-Taste Preset-Taste Mit der Preset-Taste können Sie bis zu zehn Sendern speichern Erstmaliges Einstellen der Speicherfunktion Wählen Sie Ihren Lieblingssender Wenn Sie die Preset-Taste drücken, erscheint eine Liste DEUTSCHLAND RADIO der 10 Speicherplätze auf dem Display Drücken Sie die Auswahltaste nach rechts oder links, um festzule- gen, welchen freien Speicherplatz Sie belegen möchten. -
Seite 29: Preset-Taste
Betrieb Preset-Taste Untermenü für die Senderspeicherfunktion Wenn Sie Ihre Lieblingssender gespeichert haben, und nun einen davon zum Hören auswählen wollen. DASDING Drücken Sie die Preset-Taste. DASDING Drücken Sie die Auswahltaste nach rechts oder links, DEUTSCHLAND RADIO um einen Ihrer gespeicherten Sender auszuwählen. Halten Sie die Preset-Taste mindestens 2 Sekunden gedrückt. -
Seite 30: Ukw-Modus - Senderwahl
Digitalradio Betrieb UKW-Modus – Senderwahl Das Erscheinungsbild des Displays Im Originalzustand ist das Gerät auf FM 100.00 MHz den DAB-Modus eingestellt. Drücken Sie die Auswahltaste nach links oder rechts, um einen anderen Sender auszuwählen. Wenn Sie den gewünschten Sender in der Liste gefunden haben, drücken Sie den Auswahlknopf senkrecht. -
Seite 31: Ukw-Modus - Voreinstellungen
Betrieb UKW-Modus – Senderspeicher (Preset) Preset-Taste Mit der Preset-Taste können Sie bis zu zehn Lieblingssender speichern Erstmaliges Einstellen der Speicherfunktion Wählen Sie Ihren Lieblingssender Wenn Sie die Preset-Taste drücken, erscheint eine Liste der 10 FM 100.00 Mhz Speicherplätze auf dem Display. Drücken Sie die Auswahltaste nach rechts oder links, um fest- zulegen, welchen freien Speicherplatz Sie belegen möchten. - Seite 32 Digitalradio Betrieb UKW-Modus – Preset-Taste Erstmaliges Einstellen der Speicherfunktion Wenn Sie Ihre Lieblingssender gespeichert haben, und nun einen zum Hören auswählen wollen. FM 96.50 MHz Drücken Sie die Preset-Taste. FM 96.50 MHz Drücken Sie die Auswahltaste nach rechts oder links um FM100.00 MHz 1 einen Ihrer gespeicherten Sender auszuwählen.
-
Seite 33: Menü Aufrufen
Betrieb Menü aufrufen Menu Botton Hiermit können Sie im DAB-Modus auf eine Liste der Systemeinstellungen zugreifen Standard-Display Im UKW-Modus kann man nur Drücken Sie die Menütaste. die Preset-Taste verwenden BBC NEWS Station order Auswahl Manual tune Drücken Sie die Auswahltaste um die Untermenüs anzuzeigen. Scan type Language Drücken Sie hier links oder rechts, um das... -
Seite 34: Untermenü - Reihenfolge Der Sender
Digitalradio Betrieb Untermenü – Reihenfolge der Sender Mit der Funktion Reihenfolge der Sender können Sie die Darstellung im Display verändern. Station order Drücken Sie die Auswahltaste und wählen Sie die Funktion "Reihenfolge der Sender" aus. Wählen Sie, wel- chen Modus Sie anzeigen möchten. Selected Ausgewählt Drücken Sie die Auswahltaste links oder rechts um die... -
Seite 35: Untermenü - Manuelle Sendersuche
Betrieb Untermenü – Manuelle Sendersuche Drücken Sie die Auswahltaste, und wählen Sie "Manuelle Sendersuche". Manual tune Auswahl Selected Wählen Sie mit der Auswahltaste (links/rechts drücken) die Funktion aus. 5A 174.95MHz 5A 176.64MHz No stations available 5A 174.95MHz Stations on-air Zum neuen Sender schalten, oder Change to new station or tuning... -
Seite 36: Einleitung
Digitalradio Einleitung Untermenü – Suchmodus Wählen Sie mit Hilfe der Auswahltaste den Suchmodus. Scan Type Ausgewählt Selected Wählen Sie mit der Auswahltaste (links/rechts drücken) die Funktion aus. Local scan Full scan Band scan Suchlauf Warten Sie 5 Sekunden bis diese Einblendung erscheint. Scanning... -
Seite 37: Untermenü - Sprache
Einleitung Untermenü – Sprache Wählen Sie mit Hilfe der Auswahltaste das Untermenü Sprache. Language Ausgewählt Selected Wählen Sie mit der Auswahltaste (links/rechts drücken) die Sprache aus. English English FRENCH GERMAN Digitalradio... -
Seite 38: Fehlersuche
Digitalradio Fehlersuche Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie Ihren DAB-Empfänger in Betrieb nehmen. Wenn Sie trotzdem einmal Probleme mit dem Betrieb des Gerätes haben, lesen Sie bitte den folgenden Ratgeber zur Problem-/Fehlersuche. Damit sollten Sie in den meisten Fällen weiter kommen. - Seite 39 Fehlersuche · Schlechter Empfang: - Die Antenne des Gerätes ist im Kabel des Kopfhörers integriert. Sollten Sie keinen optimalen Empfang erzielen, prüfen Sie, ob der Kopfhörer richtig gesteckt ist. - Verändern Sie die Position des Gerätes, bis ein verbesserter Empfang gegeben ist. Digitalradio...
-
Seite 40: Das Neue Terrestrische Digitalradio
Das neue terrestrische Digitalradio...
