5.2. Vérifier que la diode d'atténuation de sensibilité du
récepteur reste éteinte. Fixer provisoirement la face du
récepteur au moyen des vis.
5.3. Un bip retentit après 5 secondes. Ensuite, fixer la face
du récepteur au moyen des vis.
La tolérance de sensibilité se règle
Remarque :
automatiquement lorsque le bip est émis.
Si l'interrupteur de tonalité d'alignement est
Remarque :
accidentellement resté sur ON, le signal s'interrompt au
moment où la face du récepteur est fixée provisoirement.
5.4. Si un bip continu se fait entendre, détacher la face du
récepteur et la réajuster. Pour plus d'informations, voir la
section « Fonction de verrouillage du gain automatique ».
5.5. Attacher la face.
Vérification du fonctionnement
Voir figure 19.
Après l'installation, l'alignement et le réglage du gain
automatique, tester le fonctionnement par un test de marche
dans le faisceau. Il existe deux méthodes :
Uniquement diodes d'alarme.
1.
Diodes d'alarme et vérification sonore par l'interrupteur
2.
d'alignement sonore. Si l'interrupteur de tonalité
d'alignement est positionné sur ON, le signal s'interrompt
au moment où la face est fixée remise en place. Toutefois,
lorsque le gain automatique est verrouillé, le signal
persiste pendant cinq minutes pour permettre d'effectuer
le test sonore.

Description des fonctions

Sélection de fréquences 4 canaux
Voir figure 21.
Les paires de faisceaux peuvent être réglées sur des
fréquences différentes pour éviter les interférences entre des
unités superposées, alignées ou dont la configuration
comporte un risque de débordement d'un faisceau sur un
autre. Régler les fréquences comme illustré :
Description de la figure 21
Protection linéaire
1
Protection biétagée
2
Protection linéaire et biétagée
3
Protection de périmètre
4
Protection de périmètre biétagée
5
L'émetteur et le récepteur doivent fonctionner sur
Remarque :
le même canal ! Les TX / RX fonctionnant en paire ne seront
pas opérationnels s'ils communiquent sur des canaux
différents.
Pour garantir un niveau supérieur de stabilité,
Remarque :
l'utilisation d'un voltmètre est recommandée pour l'alignement.
Dans les configurations étagées, utiliser des
Remarque :
numéros de modèles identiques pour les détecteurs supérieurs
et inférieurs.
P/N 1077839 • REV C • ISS 19MAR19
Sélection de la puissance de faisceau
Cette option permet de sélectionner sur site l'intensité
appropriée en fonction de l'application. Pour les distances
nettement inférieures aux distances de protection spécifiées,
réduire l'intensité du faisceau pour éliminer les éventuels
problèmes de réflexion. Pour les zones proches de la distance
de protection maximale, régler le faisceau sur le niveau le plus
élevé.
Modèle
Basse
≤ 25
PB601
≤ 75
PB611
≤ 150
PB621
Fonction de verrouillage du gain automatique
Le verrouillage de gain automatique permet de standardiser le
niveau de réponse et de sensibilité des unités

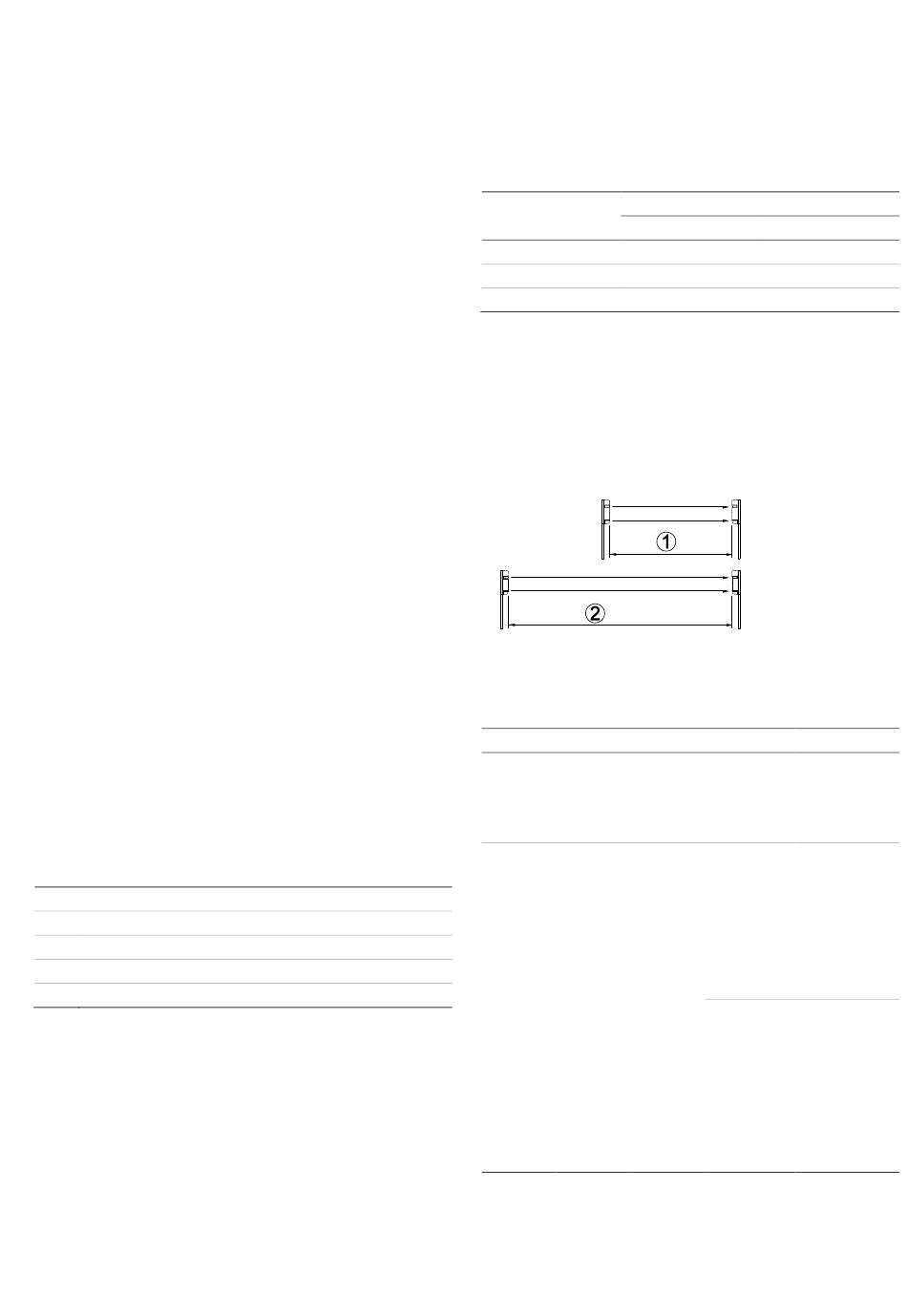

indépendamment des différentes distances d'installation. Dans
la figure en dessous, les situations illustrées ont des niveaux
de réponse et de tolérance identiques, bien que les distances
soient différentes.
« bip » environ 5 secondes après la remise en place de la
face. Ce signal indique que le gain automatique est paramétré.
Voir le tableau « Paramétrage du gain automatique ».
Tableau 1 : Paramétrage du gain automatique
Résultat
Signal Indication
Un bip La OK
sensibilité
optimale
est para-
métrée..
Signal La Mauvais
sensibilité
continu
(20 s) optimale
ne peut
être para-
métrée..
Un signal retentit indépendamment de la position
Remarque :
(ON ou OFF) de l'interrupteur de la tonalité d'alignement.
Puissance de faisceau (m)
Élevée
25-50
75-100
150-200
1. Moins que la distance
de protection
2. Distance de
protection maximale
Le récepteur émet un
Remède
Cause
_ _
Le faisceau Retirer tous les
est obstacles et
s'assurer que la
interrompu
quant la face main ne soit pas
est remise dans le faisceau
lorsqu'elle tient
en place.
la face dans sa
position
provisoire.
Vérifier le
Les
paramètre de
faisceaux
sont mal puissance du
alignés et la
faisceau sur
l'émetteur
diode
d'atténuation
lorsque la face
de sensibilité est fixée et
s'allume.
rectifier
l'alignement du
faisceau.
