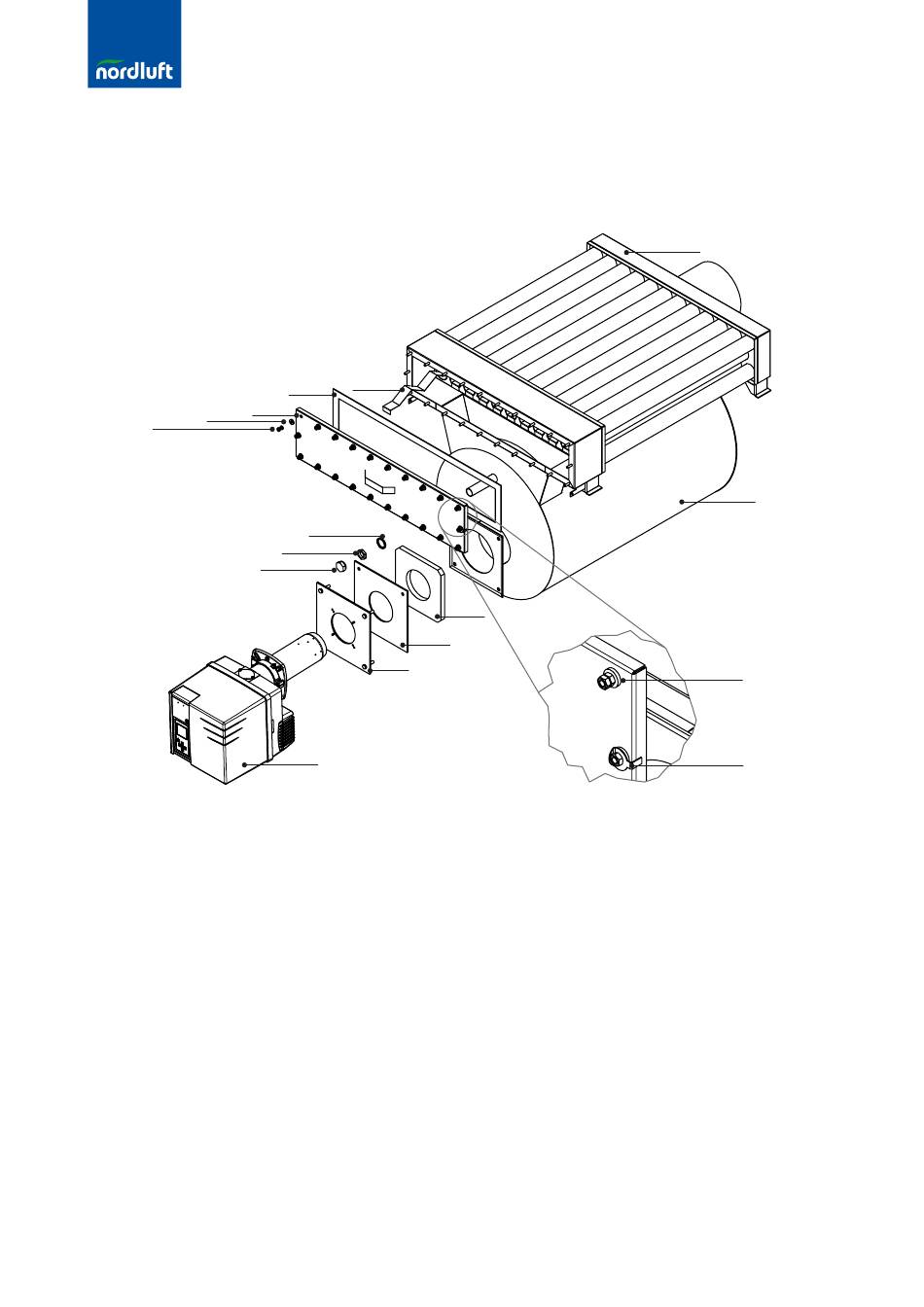

6.3 Ersatzteilliste

Die Ersatzteilliste zeigt die standardmäßig verbauten Einzelteile. Individuelle Konfigurationen entnehmen
Sie bitte dem Herstellerdatenblatt.
12
13
14/15
9
1. Brennkammer
2. Wärmetauscher
3. Vermilitplatte
4. Nevalitplatte
5. Brennerplatte
6. Brenner
7. Schaurohr Dichtring, Art. 1931
8. Messinggegenmutter, Art. 340
9. Schaurohrkappe, Art. 341
10. Wirbulator
11. Heizregisterdichtung (Einsatzfeld: Bezeichnung)
a. Warmlufterzeuger: Dichtungsband 30 x 3 mm grün, Art. 416
b. Prozesstechnik (Temperatur < 100 °C):
Dichtungsschnur 8 x 8 mm grün, Art. 9873
c. Prozesstechnik (Temperatur > 100 °C):
Dichtungsschnur 8 x 8 mm weiß, Art. 9752
16
/ www.nordluft.com
10
11
7
8
4
5
6
3
12. Reinigungsdeckel
13. Unterlegscheibe verstärkt, Art. 8825
14/15. M8 Mutter nach DIN 934 verkupfert Art. 11531
14. Warmlufterzeuger: 2 Muttern gekontert
15. Prozesstechnik: mit Sicherungsblech (15),
Art. 11093
Bedienungsanleitung Heizregister NL-A
2
1
14
15
