Nordluft NL-A Bedienungsanleitung Seite 11

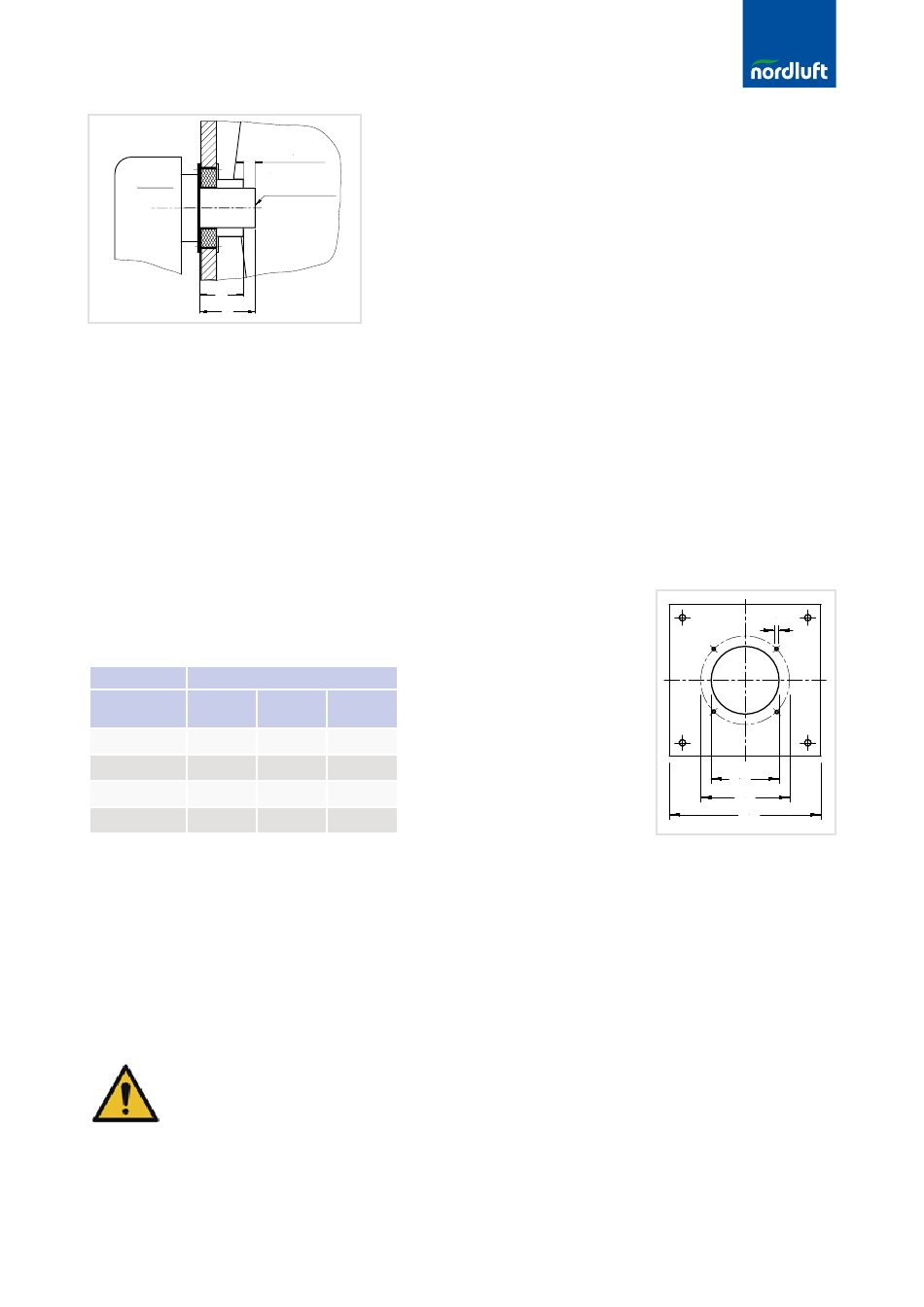

Brenner
C
X
Geräteisolierplatten (Vermilit + Nefalit)
Brennermontageplatten werden auf Wunsch für die bauseitig eingesetzten Brenner vorbereitet. Die
Isolierplatten Vermilit und Nefalit werden grundsätzlich mit Standardausschnitten (Durchmesser
Flammrohrdurchführung) geliefert. Maßliche Anpassungen an den Flammrohrdurchführungen sind jeweils
bauseits bei der Brennermontage vorzunehmen. Dabei ist darauf zu achten, dass der umlaufende Ringspalt
um das Flammrohr <10 mm bleibt.
Brennerplatte
Die Bohrungen zur Brennerbefestigung sind mittig in der Brennerplatte
angeordnet und entsprechend der nachstehenden Tabelle vorgebohrt.
Andere Maße für den Durchmesser B und F nur auf besondere Bestellangaben!
NL-A
25 - 150
A (in mm) 250
B Ø (in mm) 130
F Ø (in mm) 150 + 170
M (in mm) M 8
Heizölanschluss
Eine ausreichende Brennstoffversorgung ist sicherzustellen. Als Brennstoff ist schwefelarmes Heizöl
einzusetzen. Die Installation der Heizölversorgung ist durch autorisiertes Fachpersonal unter Beachtung der
DIN 4755 für ölbefeuerte Warmlufterzeuger auszuführen.
Es ist besonders darauf zu achten, dass der Leitungsquerschnitt nach dem gesamten Leitungswiderstand,
der Saughöhe und erhöhter Viskosität bei tieferen Temperaturen ausgelegt wird. Falls erforderlich ist ein
Ölförderaggregat einzusetzen!
Die Saugleitung ist im Tankboden grundsätzlich mit einem Fußventil zu versehen.
Achtung:
Auch bei niedrigen Außentemperaturen muss fließfähiges Heizöl in ausreichender Menge
zur Verfügung stehen. Paraffinbildung kann bereits ab 5 °C einsetzen. Zur Vermeidung sind
entsprechende Maßnahmen zu treffen.
Stand 11/2019 / Bedienungsanleitung Heizregister NL-A
Der Brenner ist so einzustellen, dass eine gleichmäßige
20 - 50 mm
Brennkammerbelastung erreicht wird. Die Flammenspitzen dürfen
(min. 20 mm)
nicht auf die Rückwand auftreffen. Empfohlener Düsenwinkel bei
Brennflammrohr
Ölbrennern, 60 Grad.
Die Länge des Flammrohres „X" muss mindestens den Angaben
des Herstellers entsprechen. Es ist empfehlenswert, wenn
das Flammrohr noch 20 - 50 mm in den Brennraum hineinragt.
Gegebenenfalls ist eine Flammrohrverlängerung zu verwenden.
Gerätetyp
NL-A NL-A
130 - 340 430 - 660
290 330
130 160
150 + 170 226
M 8 M 10
M
B
F
A
11
