Den zuständigen Behörden ist die Fachunternehmererklärung sowie eine Unternehmerbescheinigung der
jeweiligen Installations-/Fachbetriebe vorzulegen.
Wichtig:
Das Gerät darf niemals vor Ablauf der gesamten Nachkühlphase (außer in Notsituationen) vom Stromnetz
getrennt werden!

5. Sicherheitseinrichtung

Die nachfolgende Sicherheitseinrichtung gilt für Heizregister in Warmluftheizungen und Lüftungsgeräten.
Thermostate und Temperaturen in der Prozesstechnik können abweichen.
4-fach Kombinationsregler nach DIN EN 14597
Das Gerät hat drei Hauptfunktionen sowie einen Folgekontakt:
TR = Ventilatorregler: Regelt das Ein- und Ausschalten des Umluftventilators.
Der Schaltpunkt wird über den „Sollwertsteller" eingestellt (Sollwert ca. 45 °C).
TW = Temperaturwächter (Brenner): Regelt das Ein- und Ausschalten des Gebläsebrenners
Der Schaltpunkt wird über den „Sollwertsteller" eingestellt (Sollwert ca. 75 °C).
STB = Sicherheits-Temperaturbegrenzer: Übernimmt die Kontrollfunktion des Temperaturwächters
(Festeinstellung bei +100 °C). Der Schaltpunkt ist nach DIN fest eingestellt. Eine Wiedereinschaltsperre
verhindert nach Auslösung einen Neustart des Brenners.
Vor Rückstellung sind die Betriebsbedingungen des Gerätes zu überprüfen, damit ein erneutes Überschreiten
der STB-Temperatur vermieden wird.

Funktion:

Brenner 1-stufig: Der Brenner wird beim Erreichen der Brenner-Abschalt-Temperatur abgeschaltet und nach
dem Unterschreiten der Temperaturdifferenz (ca. 7 K) wieder eingeschaltet.
Brenner 2-stufig: Der Brenner wird beim Erreichen der Temperatur (75 °C) auf die kleine Leistungsstufe
(Stufe 1) zurückgeschaltet. Steigt die Temperatur dennoch wieder auf 75 °C an, wird der Brenner komplett
abgeschaltet und nach Unterschreitung der eingestellten Temperaturdifferenz am Folgekontakt (0-10 K)
wieder in der kleinen Leistungsstufe (Stufe 1) zugeschaltet. Sinkt die Temperatur in der kleinen Stufe ab,
wird die große Brennerstufe wieder zugeschaltet.

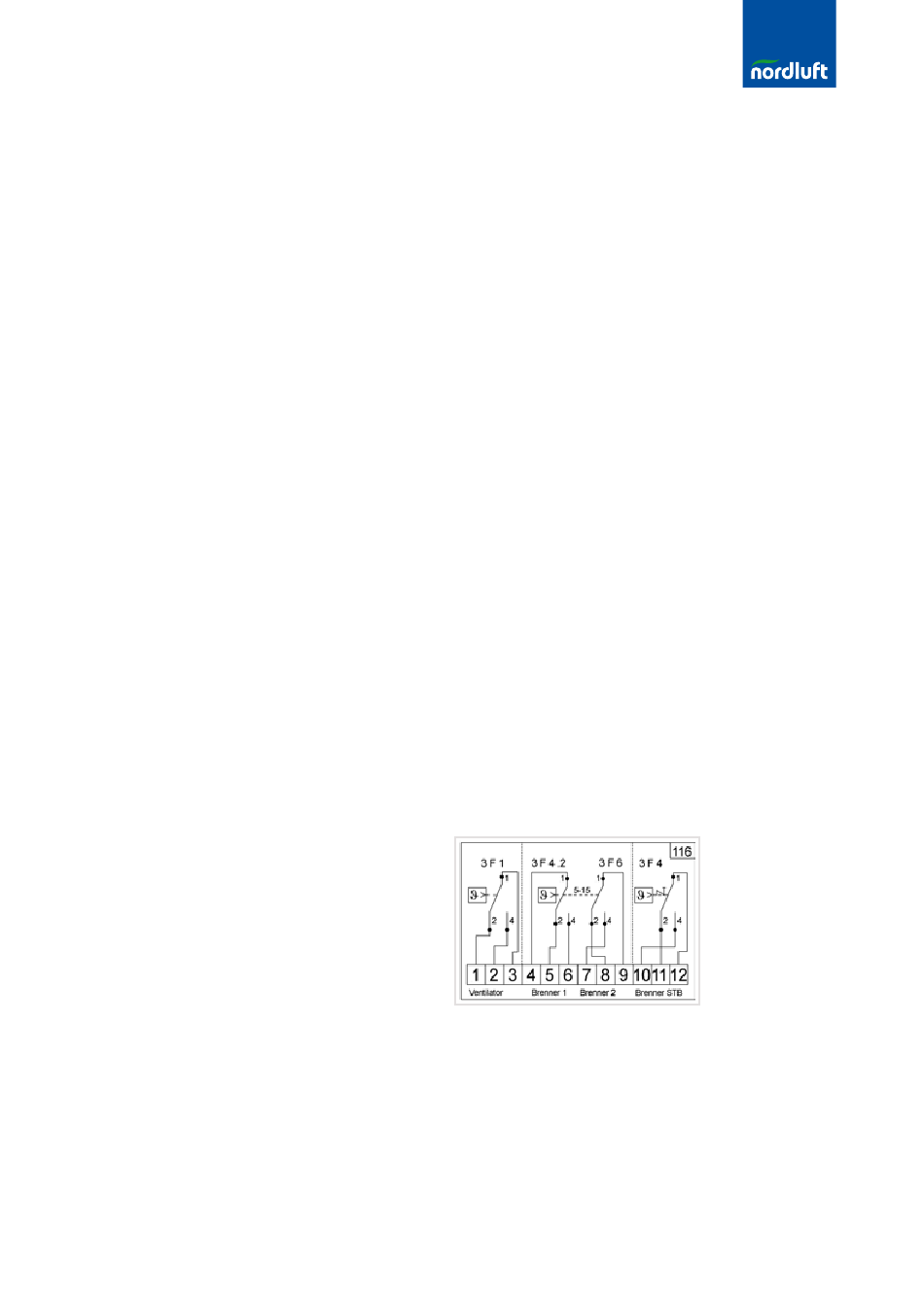

Schaltbild:
Die Sicherheitseinrichtungen dürfen im Gerätebetrieb weder überbrückt noch blockiert werden!
Der Einsatz von abweichenden Thermostaten (z. B. für höhere Temperaturbereiche, zusätzliche Über-
wachungspunkte etc.) ist möglich. Die entsprechenden Herstellerdokumente sind zu beachten. Sollte die
Lieferung nicht durch nordluft erfolgen, so ist vor Einbau der Thermostate und vor dem Betrieb der Anlage
von nordluft eine schriftliche Genehmigung zum Einsatz der Thermostate einzuholen. Dazu sind vom Kunden
/ Anlagenbetreiber die komplette technische Dokumentation der Thermostate zur Prüfung an nordluft zu
senden. Ohne Genehmigung wird keine Gewährleistung übernommen.
Die Messpunkte (Installationsort Thermostatfühler) werden seitens nordluft in den auftragsbezogenen
Einbauzeichnungen jeweils vorgegeben und müssen eingehalten werden.
