4 Montage

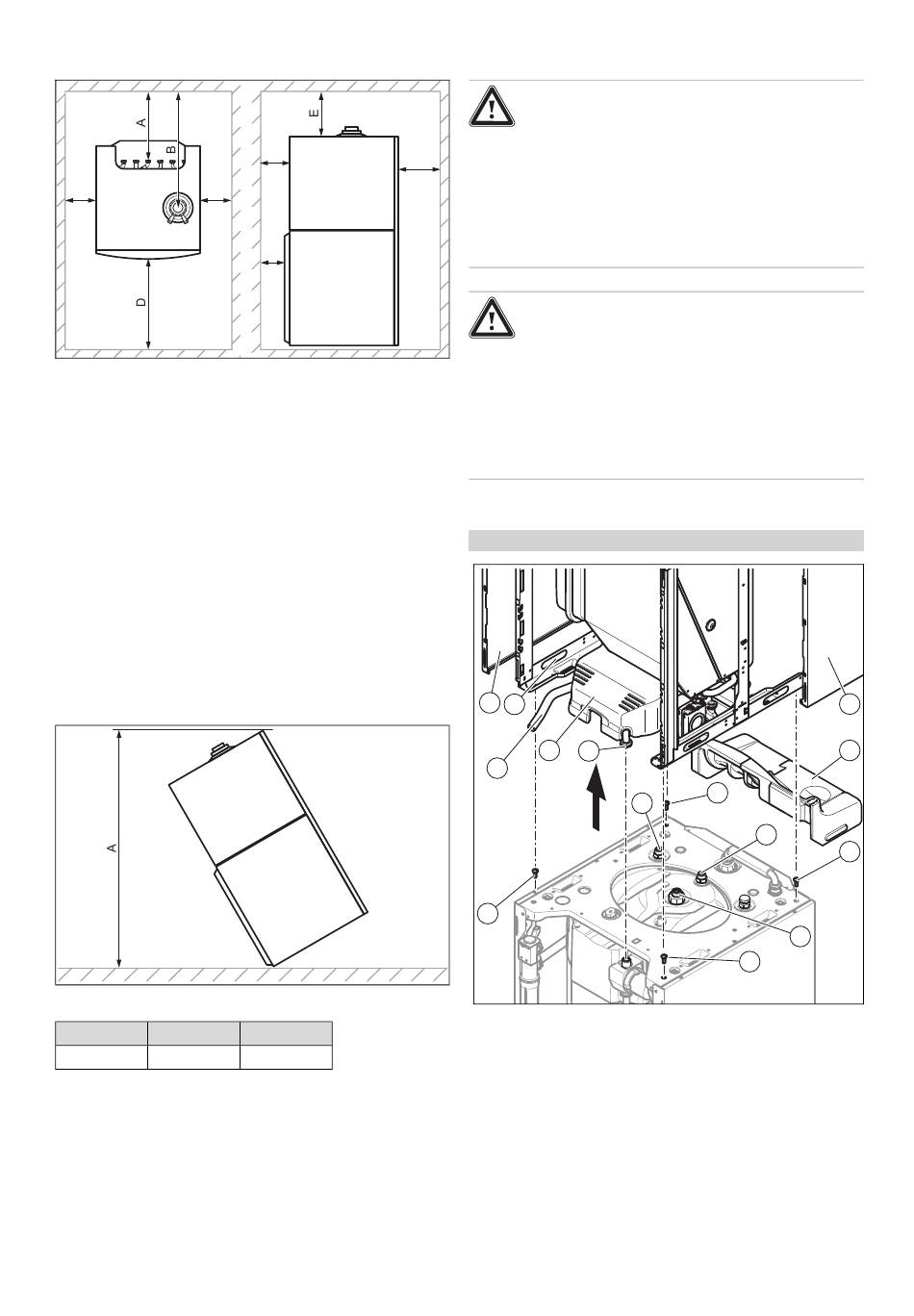

4.4 Mindestabstände
C C
A 160 mm
B 425 mm
C 300 mm auf einer Seite
und 20 mm auf der
anderen Seite
D 600 mm
zu C : Halten Sie einen Mindestabstand von 300 mm auf
einer Seite ein, um Wartungs- und Reparaturarbeiten zu er-
möglichen. Auf der anderen Seite kann der Mindestabstand
zwischen Produkt und Wand auf 20 mm reduziert werden.
4.5 Abstände zu brennbaren Bauteilen
Ein Abstand des Produkts von Bauteilen aus brennbaren
Bestandteilen, der über die Mindestabstände (→ Seite 10)
hinausgeht, ist nicht erforderlich.
4.6 Abmessungen des Geräts für den Transport
Abmessungen des Geräts für den Transport
90L 150L
1.465 mm 1.760 mm
10
G
D
F
E 165 mm (Luft-Abgas-
Führung Ø 60/100 mm)
275 mm (Luft-Abgas-
Führung Ø 80/125 mm)
F 40 mm
G 70 mm
200L
1.985 mm
4.7

Produkt transportieren

Gefahr!
Verletzungsgefahr durch Tragen schwerer
Lasten!
Das Tragen schwerer Lasten kann zu Verlet-
zungen führen.
▶
Beachten Sie alle geltenden Gesetze und
sonstigen Vorschriften, wenn Sie schwere
Geräte tragen.
Gefahr!
Verletzungsgefahr durch wiederholte Nut-
zung der Tragegriffe.
Die Tragegriffe sind wegen Materialalterung
nicht dafür vorgesehen, bei einem späteren
Transport erneut verwendet zu werden.
▶
Verwenden Sie die Tragegriffe keinesfalls
erneut.
1. Demontieren Sie die Frontverkleidung. (→ Seite 12)
Bedingung: Das Produkt ist zu sperrig oder schwer für den Transport.
1
2
4 5
3
7
8
Für den Transport demontieren
▶
Demontieren Sie die Seitenwände (1), um die Trage-
griffe (2) verwenden zu können.
▶
Lösen Sie die Mutter (5) der Warmwasserpumpe.
▶
Entfernen Sie die Isolierelemente (4) und (6).
▶
Lösen Sie die Mutter (10) des Warmwasserspeichers.
▶
Lösen Sie die Mutter und ziehen Sie den Schlauch vom
Siphon (3) ab.
▶
Ziehen Sie den Stromstecker des Speichertemperatur-
fühlers ab.
▶
Ziehen Sie die beiden Stromstecker der Warmwasser-
pumpe ab.
Installations- und Wartungsanleitung ecoCOMPACT 0020181577_05
1
6
8
9
8
10
8
