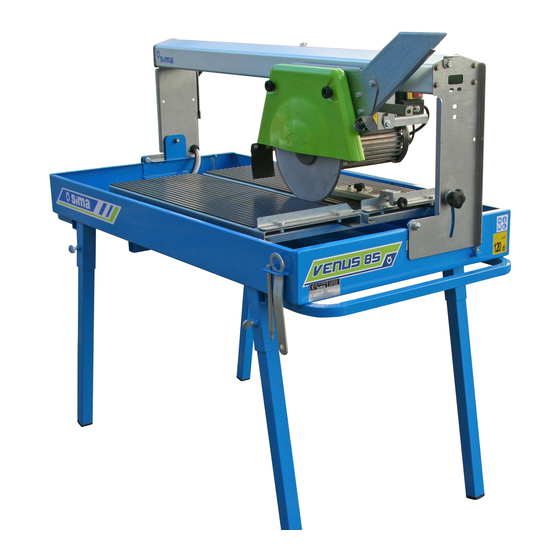

Sima VENUS-60 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sima VENUS-60
Inhaltszusammenfassung für Sima VENUS-60

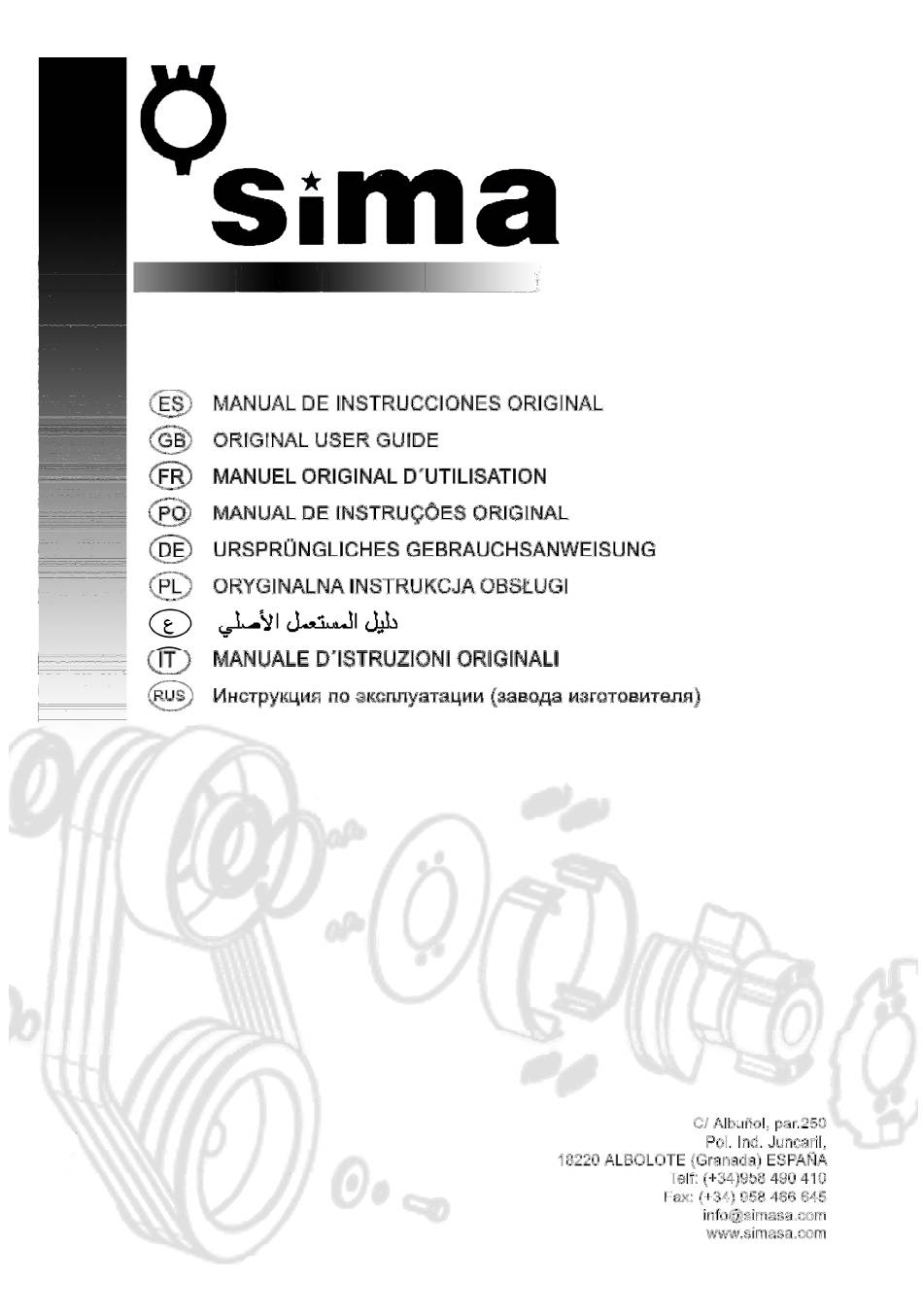

- Seite 1 VENUS-60 VENUS-60 VENUS-60 VENUS-85 VENUS-85 VENUS-85 VENUS-125 VENUS-125 VENUS-125...
- Seite 2 ESPAÑOL - 2 -...
- Seite 22 ESPAÑOL - 22 -...
- Seite 42 ENGLISH - 22 -...
- Seite 62 FRANÇAIS - 22 -...
- Seite 82 PORTUGUÊS...
-
Seite 83: Eg-Konformitätserklärung
UNE-EN 1050 ; UNE-EN 953 Daten der fachgerechten Person zur Ausarbeitung des technischen Dossiers. Eugenio Fernández Martín Technische Haftung SIMA S.A. Polígono Industrial Juncaril, C/ Albuñol, Parcela 250 - 18220 Albolote, Granada (ESPAÑA) Albolote 01.01.2010 Fdo: Javier García Marina Geschäftsführer... - Seite 84 DEUTSCH INDICE “EG” KONFORMITÄTSERKLÄRUNG ..............3 1. ALLGEMEINE INFORMATION..............5 2. ALLGEMEINE MASCHINENBESCHREIBUNG..........5 2.1 SYMBOLE........................6 2.2 TRANSPORT........................6 3. MONTAGEANLEITUNGEN................6 3.1 MONTAGE DER STANDFÜSSE UND SCHALTER..............6 3.2 FÜLLEN DER WASSERWANNE................... 7 4.
-
Seite 85: Allgemeine Information
1. ALLGEMEINE INFORMATION. ACHTUNG: Bitte vor der ersten Inbetriebnahme sorgfältig lesen. SIMA S.A. bedankt sich für ihr Vertrauen beim Erwerb unserer Schneidemaschine Modell VENUS. In dieser Gebrauchsanweisung finden Sie alle Informationen bezüglich Montage, Gebrach, Wartung, und eine eventuelle Reparatur der Maschine MODELL VENUS. Zudem klären wir Sie über wichtige Sicherheitsvorkehrungen auf, um Risiken ihres Personal`s zu vermeiden. -
Seite 86: Symbole
DEUTSCH 2.1 SYMBOLE. Die Symbole haben folgende Bedeutung: SIE DI SIE MÜSSEN, HELM, BRILLE UND GEBRAUCH SANWEISUNGEN LÄRMSCHUTZ TRAGE SI MÜSSEN MÜSSEN CHERES SCHUHWERK TRAGEN SCHUTZHANDSCHUH E TRAGEN 2.2 TRANSPORT. Die Maschine wird in unserer Fabrik verpackt und um einfachen Transport zu ermöglichen, auf einer Pallete geliefert. -
Seite 87: Füllen Der Wasserwanne
DEUTSCH Diese Maschine wird mit losem Schalter geliefert, befestigen Sie diesen an das motordeckende Blech mit den dafür vorhergesehenen Schrauben an, siehe Fig.4 y Fig.10. 3.2 FÜLLEN DER WASSERWANNE. Die Maschinen sind speziell für Schnitte mit wassergekühlten Diamantscheiben entworfen und hergestellt worden. -
Seite 88: Elektrischer Anschluss. Installation
Ende an eine ordnungsgemässe Steckvorrichtung von 16A 3P+T, kompatibel mit der Speisung. Die Schneidemaschinen SIMA Modell VENUS mit Drehstrommotoren sind von der Fabrik für 400 Volt ausgerichtet. Sollten Sie mit einer Drehstromspannung von 230V arbeiten, ändern Sie die Stellung der Plättchen des Anschluβkastens (Siehe Abbildung). -
Seite 89: Sicherheitsvorkehrungen
ACHTUNG: Folgen Sie strengstens allen hier angezeigten Sicherheitsvorkehrungen und erfüllen Sie die Normen zur Vorbeugung von Arbeitsrisiken. Betriebsanleitungen und Gebrauch SIMA, S.A. entzieht sich jeglicher Verantwortung für enstandene Folgen eines fahrlässigen oder inkorrekten Gebrauchs der Maschine. 8. BETRIEBSANLEITUNGEN UND GEBRAUCH. -
Seite 90: Höhenregulierung Kopfstück
DEUTSCH Der Benutzer stellt sich vor die Maschine. In dieser Position kann er das Kopfstück und Material einfachst bedienen, zudem hat der den Stromschalter immer zur Hand. (Fig. 4). Nachdem sie die Maschine angeschlossen haben, müssen Sie nur den grünen Startknopf betätigen um Motor und Wassepumpe in Betrieb zu setzen. -
Seite 91: Wartung
3 Mit Schrauben (T Fig. 9) regulieren. 4 Muttern anziehen. (T, Fig. 9) 9.3. JUSTIERUNG DER KOPFLAGER.. Modelle VENUS-60/85 und 125 verfügen über einen Wagen zum Gleiten des Kopfstückes mit Lagern in “V” Form für maximale Stabilität. - 11 -... -
Seite 92: Einstellung Der Schneidescheibe
DEUTSCH Diese müssen eventuell von Zeit zu Zeit justiert werden: • Lösen Sie den Schalter (i Fig.10) indem Sie die Schrauben lösen(T Fig.10). • Unterhalb der Motorabdeckung finden wir 4 Schrauben, (T Fig.11) welche taktvoll angezogen werden bis der Leerweg des Kopfstückes aufgehoben ist. Achten Sie darauf den Wagen nicht vollständig zu blockieren und auf ein weiches Gleiten des Wagens. -
Seite 93: Lösungsvorschläge Für Häufig Auftretende Störungen
DEUTSCH LÖSUNGSVORSCHLÄGE FÜR HÄUFIG AUFTRETENDE STÖRUNGEN SCHADEN MÖGLICHER GRUND LÖSUNG Überprüfen Versorgung Verteilertafel. Prüfen Sie die Stellung des Termomagneten Motor springt Unzureichende Stromversorgung Ausgleichsgetriebe Schalttafel. nicht an Untersuchen Sie die Anschluβkabel sowie deren korrekten Anschluβ. Anlasser defekt Austauschen Scheibe blockiert Bloquierende Teile entfernen Motor läuft zögernd an und... -
Seite 94: Technische Daten
Reparaturen in Garantie über unser Servicenetzwerk unterliegen bestimmten Bedingugen um Service und Qualität dieser zu garantieren. SIMA. S.A. leistet Garantie auf alle seine Fabrícate gegenüber Fabrikationsfehlern jeglicher Art. Diese werden über unsere GARANTIEBEDINGUNGEN bestimmt. Siehe beiliegendes Dokument. Diese Bedingungen können bei Nichteinhaltung der Zahlungsbedingungen nichtig gemacht warden. -
Seite 95: Lärmerklärung
DEUTSCH LÄRMERKLÄRUNG.. VENUS-60 WECHSELSTR. LWA (dBa) 120 VENUS-85 WECHSELSTR. LWA (dBa) 120 VENUS-85 DREHSTR. LWA (dBa) 120 VENUS-125 WECHSELSTR. LWA (dBa) 120 VENUS-125 DREHSTR. LWA (dBa) 120 SCHWINGUNGEN. MODELO LINKE HAND m/ s² RECHTE HAND m/ s² VENUS-60 WECHSELSTR. 2,74778733192 0,67193262344 VENUS-85 WECHSELSTR. -
Seite 96: Stromlaufplan
DEUTSCH STROMLAUFPLAN • BOMBA REFRIGERACION: WASSERPUMPE • MOTOR MONOFASICO- WECHSELSTROMMOTOR • MOTOR TRIFASICO- DREHSTROMMOTOR • INTERRUPTOR TOMACORRIENTES- STROMSCHALTER • ESQUEMA ELECTRICO-STROMLAUFPLAN • CV-PS • CONNECTADO-AUSGERICHTET Verde Grün Amarillo Gelb Negro Schwarz Azul Blau Marron Braun - 16 -... - Seite 97 DEUTSCH - 17 -...
- Seite 98 DEUTSCH - 18 -...
- Seite 99 DEUTSCH - 19 -...
-
Seite 100: Garantiezertifikat
2.) Die Garantie deckt ausschliesslich die Arbeitszeit und Reparatur der defektuosen Teile dessen Modell und Fabrikationsseriennummer im Garantiezertifikat angegebenen sind. 3.) Von der Garantie nicht gedeckt werden aus Diäten Unterkunft etc. entstandene Kosten sowie die Transportkosten bis zu unserer Fabrik SIMA S.A. welche vom Kunden getragen werden musen. - Seite 101 2.) Die Garantie deckt ausschliesslich die Arbeitszeit und Reparatur der defektuosen Teile dessen Modell und Fabrikationsseriennummer im Garantiezertifikat angegebenen sind. 3.) Von der Garantie nicht gedeckt werden aus Diäten Unterkunft etc. entstandene Kosten sowie die Transportkosten bis zu unserer Fabrik SIMA S.A. welche vom Kunden getragen werden musen.
- Seite 102 DEUTSCH - 22 -...
- Seite 122 POLSKI - 22 -...
- Seite 142 ITALIANO - 22 -...
- Seite 162 РУССКИЙ...
- Seite 163 РУССКИЙ...
