10

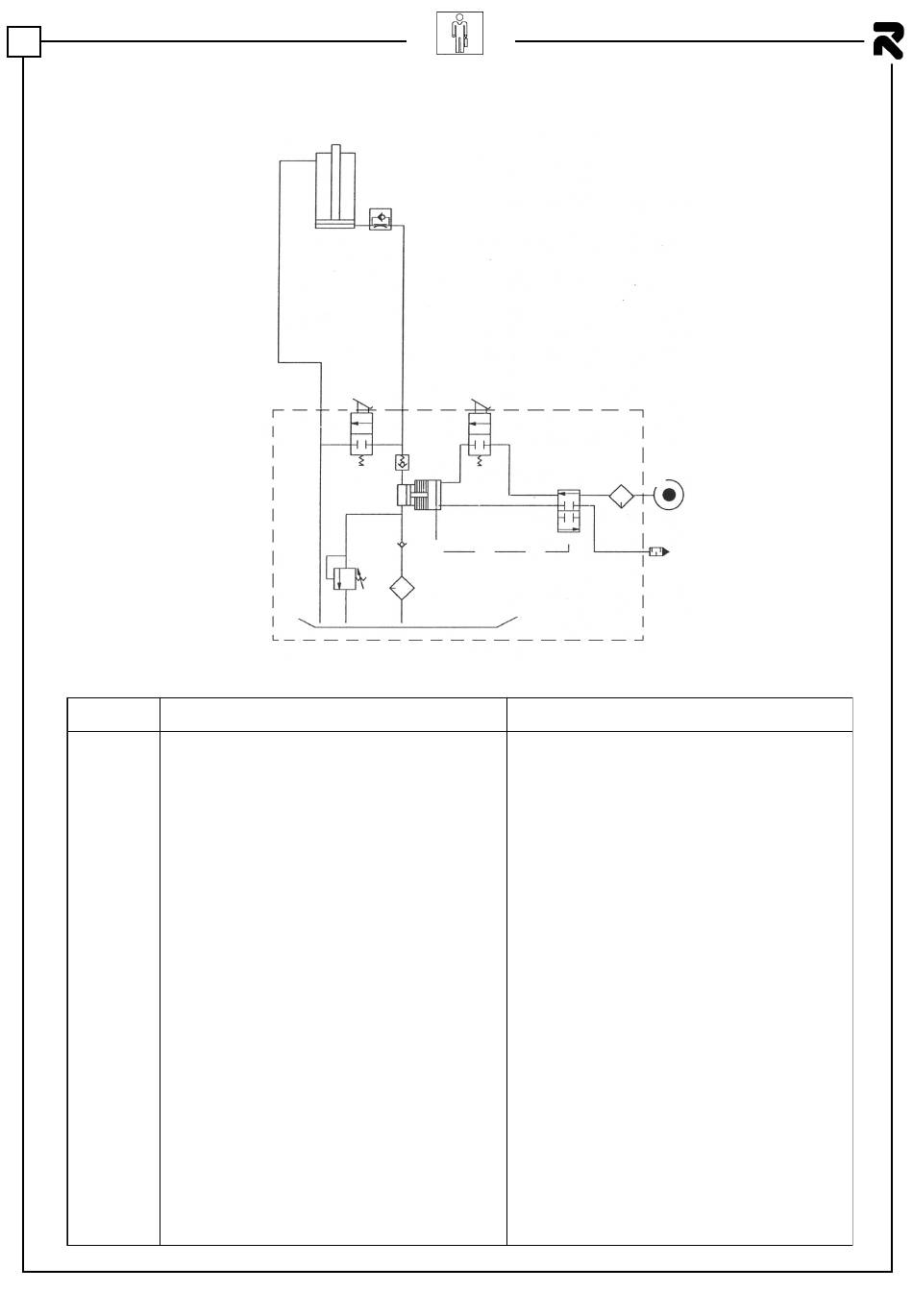

10.2 SCHEMA IMPIANTO OLEODINAMICO - HYDRAULIC SYSTEM DIAGRAM
RIF.
A Serbatoio
B Valvola di massima (29.000 kPA) (290 bar)
Filtro olio
C
Valvola di aspirazione
D
E Silenziatore
F Pompa
Valvola di scambio
G
Filtro aria
H
I Alimentazione aria
L Valvola di discesa
Valvola di mandata
M
Valvola di salita
N
O Ins. pompa pneumoidraulica
Q Valvola rottura tubi
Pistone
R
38
KP153P
R
Q
O
L
M
F
D
B
A
C
DESCRIZIONE
1505-M001-0
N
H
G
E
DESCRIPTION
Tank
Max. valve (29,000 kPA) (290 bar)
Oil filter
Suction valve
Silencer
Pump
Exchange valve
Air filter
Air infeed
Descent valve
Delivery valve
Rise valve
Pneumohydraulic pump ass.y
Tube breakage valve
Piston
I
KP153 - KP153P
