Gossen MetraWatt SECULIFE ST PRO Kurzbedienungsanleitung Seite 2

ST
SECULIFE
PRO

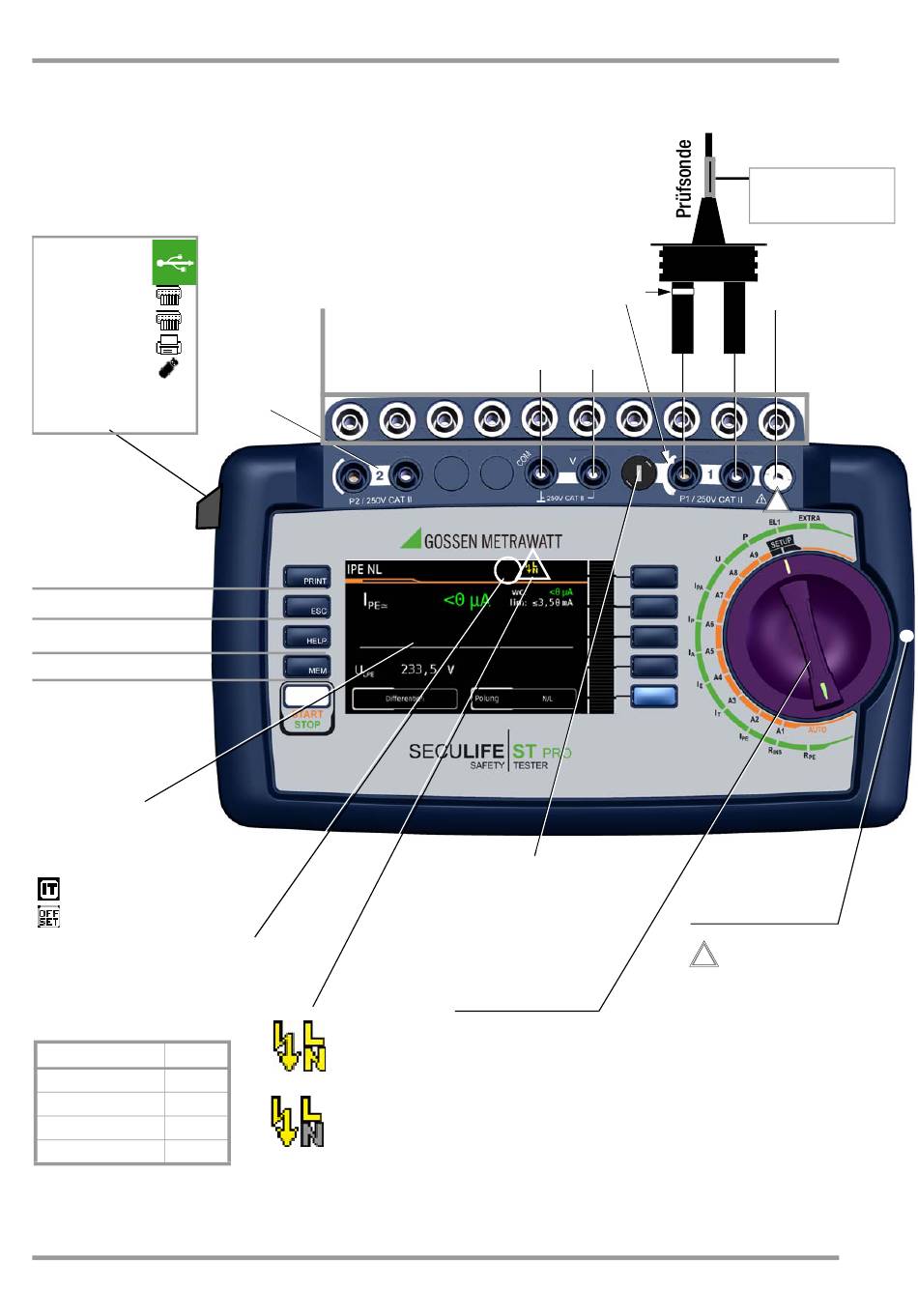

Bedien- und Anschlussübersicht
2 USB-Master
– für Tastatur
– für Scanner
– für Drucker
– für USB-Stick
1 USB-Slave
– für PC
Festfunktionstasten
PRINT: Drucken via USB
ESC:
Rücksprung
HELP: Hilfebilder
MEM: Datenbank
START: Start/Stopp
– Einzelmessung
– Prüfablauf
Fingerkontakt
LC-
Anzeigefeld
Symboleinblendungen:
– Messung am IT-Netz aktiv
– OFFSET für RPE aktiv
– für die an der USB-Master-
Schnittstelle angeschlossenen
Geräte s. o.
Ausstattung Prüfabläufe
Prüfablauf nach
✔
VDE 0701-0702
✔
IEC 62353
IEC 60601 KA01
✔
IEC 60974-4
Ausstattung Einzelmessungen
siehe Seite 7
2
AWT A ... K
Anwendungsteilbuchsen
Anschlüsse
2. Prüfsonde
Netz an Prüfdose
SFC: Normalzustand
Netz an Prüfdose
SFC: N unterbrochen
Bedien- und Anschlussübersicht
weiß/silber
markierter
& abgesicherter
Hochstrompfad
Spannungsmessung
Sicherungsfach
Drehschalterebene
Prüfsequenzen A1 ... A9
(Prüfabläufe nach Norm)
Drehschalterebene grün
Einzelmessungen
Knickschutztülle:
schwarz: max. 16 A
grün:
Anschluss Span-
nungsversorgung
SECUTEST CLIP
(Z745H)
!
Softkeys
Funktions-
Drehschalter
orange
Prüfdose zum Anschluss
von Prüflingen
!
Achtung!
Prüfdose führt je nach
Messaufgabe Netzspannung
GMC-I Messtechnik GmbH
max. 25 A
