Inhaltszusammenfassung für Gossen MetraWatt SECULIFE BP PRO

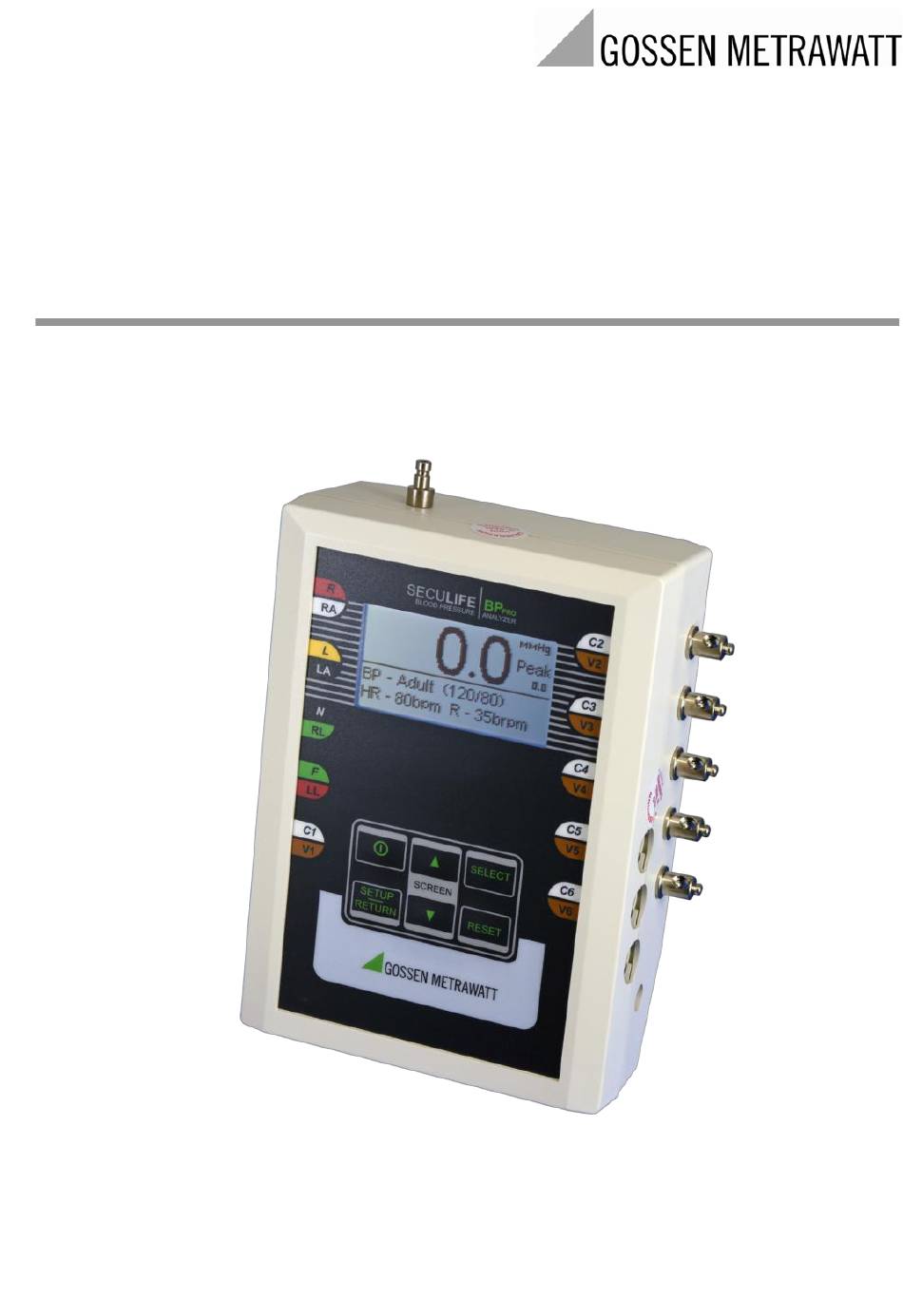

- Seite 1 Bedienungsanleitung KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte ∙ Shop Mozartstr. 10 ∙ D-88097 Eriskirch T: 07541 / 955-1313 ∙ F: 07541 / 955-1131 info@kometec.de ∙ www.kometec.de SECULIFE BP PRO 3-349-870-01 NIBP-Simulator zur Prüfung von Patientenmonitoren 1/10.15...
-
Seite 3: Inhaltsverzeichnis
SECULIFE NIBP SECULIFE NIBP Inhalt WARNHINWEISE, HINWEISE ........................4 BESCHREIBUNG ............................. 9 ÜBERSICHT ............................11 TASTEN..............................12 BILDSCHIRME ............................13 EINSTELLUNGEN ............................ 18 BEDIENUNG ............................21 BLUTDRUCKMANSCHETTEN ANSCHLIESSEN ..............21 PATIENTENKABEL ANSCHLIESSEN..................22 IBP-ANSCHLUSS ........................22 TEMPERATUR-ANSCHLUSS ....................23 AUX-ANSCHLUSS........................23 DURCHFÜHRUNG EINES TESTS ..................... -
Seite 4: Warnung - Benutzer
Diagnose, Behandlung oder andere Funktionen eingesetzt werden, bei denen er in Kontakt mit Patienten kommt. WARNUNG – MODIFIKATIONEN Der SECULIFE BP PRO Simulator darf nur im Rahmen der in diesem Handbuch veröffentlichten Funktionsbeschreibung verwendet werden. Jede Anwendung außerhalb dieser Funktionsbeschreibung oder jede unautorisierte Veränderung des Geräts durch den Benutzer kann... -
Seite 5: Warnung - Flüssigkeiten
Fehlerdiagnose und Servicemaßnahmen sollten nur von qualifiziertem Fachpersonal durchgeführt werden. ACHTUNG – UMGEBUNG Der SECULIFE BP PRO Simulator ist für den Einsatz bei Temperaturen zwischen 15 und 40 °C ausgelegt. Temperaturen außerhalb dieses Bereichs können die Funktion der Simulatoren beeinträchtigen. - Seite 6 SECULIFE NIBP SECULIFE NIBP GMC-I Messtechnik GmbH...
-
Seite 7: Beschreibung
SECULIFE BP PRO HINWEIS – SYMBOLE Symbol Beschreibung Achtung (Weitere Informationen im Benutzerhandbuch) Minuspol innen Gleichstrom Gemäß der Richtlinie des Europäischen Rates 2002/95/EC, dürfen Sie dieses Gerät nicht in den Hausmüll geben. HINWEIS – ABKÜRZUNGEN Wechselstrom Blutdruck Schläge pro Minute BRPM Atemzüge pro Minute... - Seite 8 SECULIFE BP PRO HINWEIS – HAFTUNGSAUSSCHLUSS GMC-I MESSTECHNIK GMBH IST NICHT HAFTBAR FÜR VERLETZUNGEN, DURCH UNZULÄSSIGE VERÄNDERUNGEN ODER UNZULÄSSIGEN GEBRAUCH DES GERÄTES ENTSTEHEN, WELCHE NICHT IM EINKLANG MIT DESSEN DIESEM HANDBUCH DARGESTELLTER, VORGESEHENER VERWENDUNG STEHEN. HINWEIS – HAFTUNGSAUSSCHLUSS GMC-I MESSTECHNIK GMBH BEHÄLT SICH DAS RECHT VOR, JEDERZEIT ÄNDERUNGEN AN SEINEN PRODUKTEN ODER...
-
Seite 9: Seculife Bp Pro Nicht-Invasive Blutdruck-Simulatoren
Gossen Metrawatt SECULIFE BP PRO NICHT-INVASIVE BLUTDRUCK-SIMULATOREN Der SECULIFE BP PRO ist ein mikroprozessorgesteuerter, hochpräziser nicht-invasiver Blutdruck- (NIBP)Simulator. Das Gerät ist klein, einfach in der Handhabung und hat zahlreiche Funktionen, um vielen verschiedenen Anwendungen gerecht zu werden. Der SECULIFE BP PRO bietet folgende Modi: invasiver Blutdruck, Temperatur, Arrhythmien und Leckage. - Seite 10 SECULIFE BP PRO ANSCHLUSS: Multiconnectanschlüsse LIEFERBARE MODELLE: M695E SECULIFE NIBP SECULIFE NIBP, AKKU, KALIBRIERZERTIFIKAT, NETZADAPTER (EURO) M695K SECULIFE NIBP KIT SECULIFE NIBP, AKKU, 5 ADAPTER & TRAGETASCHE, KALIBRIERZERTIFIKAT, NETZADAPTER (EURO) OPTIONALES ZUBEHÖR: Z695E TRAGETASCHE Z695F DINAMAP/CRITIKON ADAPTER ...
-
Seite 11: Übersicht
SECULIFE BP PRO ÜBERSICHT Dieser Abschnitt befasst sich mit dem Aufbau des SECULIFE BP PRO und beschreibt die vorhandenen Bauteile. Universal- Anschlüsse für Patientenkabel: Schnellkupp- lungsstecker für Druck- LCD Grafikanzeige: Eingang Zeigt Test- und Konfigurationsdaten 6 hinterleuchtete Berührungstasten für die... -
Seite 12: Tasten
SECULIFE BP PRO TASTEN Sechs Drucktasten werden zur Bedienung des Systems bereitgestellt: – Mit dieser Taste kann das Gerät ein- und ausgeschaltet werden. Das Gerät kehrt zu dem vor dem Ausschalten aktiven Bildschirm zurück. – Im ANZEIGEMODUS schalten diese Tasten zwischen den verfügbaren Hauptbildschirmen hin und her. -
Seite 13: Bildschirme
SECULIFE BP PRO BILDSCHIRME HAUPTBILDSCHIRME – Es gibt fünf Hauptbildschirme: Nur Druck, Druck mit Wellenform-Ausgabe, Druck mit Grafikausgabe, EKG und Batterieanzeige. Mit diesen Tasten kann zwischen den verfügbaren Bildschirmen hin- und hergeschaltet werden. NUR-DRUCK BILDSCHIRM – Dieser Bildschirm hat eine große Anzeige für Druck (siehe unten) sowie Spitzendruck und verschiedene Wellenform-Ausgaben. - Seite 14 SECULIFE BP PRO BILDSCHIRM FÜR WELLENFORM-AUSGABE – Dieser Bildschirm zeigt Druck, Spitzendruck, Ausgabe- Auswahl und die ausgegebene Wellenform. HINWEIS Diese Wellenform erhebt keinen Anspruch darauf, physiologisch korrekt zu sein. Folgende Abbildung zeigt ein Beispiel der Anzeige: DRUCK SPITZENDRUCK AUSGABE WELLENFORM druckabhängig...
- Seite 15 SECULIFE BP PRO GRAFIKANZEIGE DRUCK – Dieser Bildschirm zeigt sowohl den Druck grafisch an, als auch die Messwerte von Druck und Spitzendruck sowie die Auswahltabelle der verfügbaren Wellenform-Ausgaben. DRUCK SPITZENDRUCK Grafikdarstellung Druck 2 mmHg pro Pixel AUSGABE-AUSWAHL Systolisch/Diastolisch Durch- Atemfrequenz...
- Seite 16 SECULIFE BP PRO Bildschirm EKG-Ausgabe – Dieser Bildschirm zeigt den gewählten EKG-Ausgabemodus an. HINWEIS: In diesem Modus kann die NIBP-Simulation nicht durchgeführt werden. HINWEIS: NSR-EKG-Ausgabe ist während eines NIBP-Tests aktiv, gemäß der für den gewählten Test festgelegten Rate. Folgende Abbildung zeigt ein Beispiel der Anzeige: Liste der verfügbaren...
- Seite 17 SECULIFE BP PRO BATTERIEANZEIGE – Dieser Bildschirm zeigt den Spannungspegel der Batterie, sofern eine interne Batterie vorhanden ist. HINWEIS: Hierbei handelt es sich nur um eine Schätzung der verbleibenden Batterielebensdauer. Wenn der Spannungspegel 10% erreicht, wird der BP-Simulationsmodus deaktiviert. Manometer und EKG (falls vorhanden) funktionieren weiterhin.
-
Seite 18: Einstellungen
SECULIFE BP PRO EINSTELLUNGEN Der Einstellungsmodus ermöglicht es dem Benutzer, die Konfiguration des Simulators anzupassen. Der Einstellungsbildschirm kann durch die Taste aufgerufen werden. Die Parameter können geändert werden, indem mit der Taste die Zeile markiert wird und zwischen den verschiedenen Optionen hin- und hergeschaltet wird. - Seite 19 SECULIFE BP PRO Nachfolgend eine Übersicht der für die Gerätekonfiguration abrufbaren Parameter und deren Optionen: Konfiguration der Systemeinstellungen Parameter Beschreibung Bereich Passt die systolische Ausgabe der NIBP- Systolische Simulation an. Es erfolgt keine Anpassung des ±50.0 Verschiebung mmHg-Werts. Passt die diastolische Ausgabe der NIBP- Diastolische Simulation an.
- Seite 20 SECULIFE BP PRO SYSTOLISCHE UND DIASTOLISCHE VERSCHIEBUNG – Der SECULIFE BP PRO verfügt über eine Option zum Verschieben der Testergebnisse, um die verschiedenen Messmethoden für oszillometrischen NIBP von zu testenden Geräten verschiedener Hersteller abzugleichen. ACHTUNG Bei diesen Anpassungen muss der Benutzer Vorsicht walten lassen, da die Möglichkeit besteht, für die Ausgaberesultate...
-
Seite 21: Bedienung
BEDIENUNG BLUTDRUCKMANSCHETTEN ANSCHLIESSEN Der SECULIFE BP PRO Blutdruck-Simulator wIrd zwischen der Blutdruckmanschette und dem Monitor Prüflings angeschlossen. Die Blutdruckmanschette sollte vom Prüfling getrennt werden und ein T-Stück als Verbindung verwendet werden. Der NIBP-Simulator wird dann ebenfalls an dieses T-Stück angeschlossen. -
Seite 22: Patientenkabel Anschliessen
Markierungen auf dem Gehäuse identifiziert werden können. IBP-ANSCHLUSS Bei der IBP-Ausgabe wird ein Standard-BP-Testkabel (Mini-Din an Monitor-Anschluss) zwischen dem SECULIFE BP PRO und dem Prüfling angeschlossen. Bei dem unten gezeigten Pinout für den Mini- Din- Stecker handelt es sich um die Industriestandard-Konfiguration. - Ausgang 6... -
Seite 23: Temperaturanschluss
SECULIFE BP PRO TEMPERATURANSCHLUSS Bei der Temperaturausgabe wird ein Standard-Temperaturtestkabel (Mini-Din an Monitor-Anschluss) zwischen dem SECULIFE BP PRO und dem Prüfling angeschlossen. Das Pinout wird unten gezeigt. Gemeinsame Temperatur Serie Serie Serie AUX-ANSCHLUSS Der Aux-Anschluss wird für serielle Datenübertragung und SpO verwendet. -
Seite 24: Funktionsweise
SECULIFE BP PRO FUNKTIONSWEISE NIBP (nicht-invasiver Blutdruck) Funktion Ein digitaler Schrittmotor und eine Kolbenvorrichtung werden zum Generieren der auf der Ausgabe angezeigten Wellenformen eingesetzt. Differentialdrucksensor wird verwendet, Manschettendruck zu messen. Der Drucksensor wird durch einen differenziellen 16-Bit Analog-Digital- Wandler gemessen. - Seite 25 SECULIFE BP PRO EKG-Funktion Die EKG-Ausgabe erfolgt durch einen 12-Bit Analog-Digital-Wandler. Alle Wellenformen für Standard-EKG und Arrhythmien werden durch im Programm gespeicherte Daten generiert. Respirations-Funktion Es wird ein 12-Bit Analog-Digital-Wandler verwendet, um die Respirations-Wellenform zu generieren. Die Respirations-Ausgabe erfolgt nur über das LA-EKG-Kabel. Das Bildschirm-Handbuch gibt Auskunft darüber, welches Kabel der Monitor für die Respiration verwendet.
-
Seite 26: Durchführung Eines Tests
Die ersten 5 Tests befassen sich mit verschiedenen NIBP-Einstellungen. Um eine NIBP-Simulation durchzuführen, werden Manschette und Monitor an den Druck-Eingang angeschlossen. Dann wird die Messung durch den Monitor gestartet und der SECULIFE BP PRO gibt die korrekte Wellenform gemäß dem vom Monitor bereitgestellten Manschettendruck und der gewählten Simulation aus. - Seite 27 SECULIFE BP PRO Es gibt 5 wählbare NIBP-Basis-Test-Modi: Erwachsener, Erwachsener mit Herzschrittmacher, Erwachsener Hoch, Erwachsener Niedrig und Neonatal. Die folgenden Abbildungen zeigen Beispiele der entsprechenden Anzeigen: HINWEIS: Die auf den Bildschirmen erscheinenden Bezeichnungen für die einzelnen Komponenten sind sowohl beim ersten Test als auch bei den nachfolgenden Tests gleich.
- Seite 28 SECULIFE BP PRO Erwachsener 120/80 m. Herzschrittm. (Typische Anzeigen) Erwachsener Hoch 120/80 (Typische Anzeigen) GMC-I Messtechnik GmbH...
- Seite 29 SECULIFE BP PRO Erwachsener Niedrig 80/40 (Typische Anzeigen) Neonatal 70/40 (Typische Anzeigen) GMC-I Messtechnik GmbH...
- Seite 30 SECULIFE BP PRO ALARM-TEST: Scrollen Sie mit der Taste durch die Test-Modi, bis der Modus Alarm-Test erscheint. Der Zweck dieser Funktion ist es, den Monitor-Alarm des Prüflings zu testen. Die EKG-Ausgabe wechselt von 47 BPM NSR mit Schlafapnoe (0 BPRM) zu 160 BPM NSR mit 80 BPRM Respiration. Das Zeitintervall zwischen jedem Wechsel beträgt 30 Sekunden.
- Seite 31 SECULIFE BP PRO ARRHYTHMIE-SEQUENCE: Scrollen Sie mit der Taste durch die Test-Modi, bis der Modus Arrhythmie-Sequenz erscheint. Der Zweck dieser Funktion ist es, eine zeitlich festgelegte Abfolge von häufiger vorkommenden Arrhythmien bereitzustellen. Der Test wird fortwährend die 6 Arrhythmien in folgender Abfolge durchlaufen: Ein Countdown-Timer zeigt die noch verbleibende Zeit für jeden Schritt an.
- Seite 32 SECULIFE BP PRO LECKAGE-TEST Scrollen Sie mit der Taste durch die Test-Modi, bis der Modus Leckage-Test erscheint. Der Zweck dieser Funktion ist es, einen standardmäßigen Druck-Leckage-Test durchzuführen. Der Druckeingang ist an das System angeschlossen, das überwacht werden soll. Danach wird dem System Druck zugefügt. Der Leckagetest wird durch das Drücken der Taste...
- Seite 33 SECULIFE BP PRO MANOMETER: Scrollen Sie mit der Taste durch die Testmodi, bis der Modus Manometer erscheint. Der Zweck dieser Funktion ist es, das Gerät nur als Manometer mit einem Skalenbereichsendwert von +/- 500 mmHg verwenden zu können. HINWEIS: Für ein Maximum an Flexibilität sind die Grafikbildschirme ebenfalls in diesem Modus verfügbar.
- Seite 34 SECULIFE BP PRO UNTERGEORDNETE TEST-MODI SPITZE: (optional) Die optionale Spitzentest-Funktion ist verfügbar, wenn sich der Bildschirm im Druckmodus befindet. Sie überwacht fortlaufend den Druckeingang, zeigt den Höchstwert an und hält diesen. Dieser Wert kann jederzeit durch Drücken der Taste zurückgesetzt werden.
- Seite 35 SECULIFE BP PRO EKG-Leistungstest Die EKG-Ausgabe wird gewählt, indem die Taste so lange gedrückt wird, bis das EKG-Wellenform- Menü erscheint. Mit der Taste wird die gewünschte EKG-Ausgabe gewählt. Es sind 16 festgelegte Wellenformen verfügbar. HINWEIS: In diesem Modus ist die NIBP-Simulation deaktiviert, die IBP-Simulation ist jedoch aktiv Folgende Abbildung zeigt ein Beispiel der Anzeige: Liste der verfügbaren...
- Seite 36 SECULIFE BP PRO DYNAMISCHER IBP: Die IBP-Ausgabe entspricht dem NIBP-Einstellwert im NIBP-Modus oder dem EKG-Einstellwert im EKG- Wellenform-Modus. HINWEIS: Die IBP-Empfindlichkeit (5 µV/V/mmHg oder 40 µV/V/mmHg) muss im Modus EINSTELLUNGEN korrekt gewählt werden, bevor IBP verwendet wird. (Weitere Informationen im Abschnitt Einstellungen.) STATISCHER IBP: Eine Ausgabe für Statischen Blutdruck kann im Modus EINSTELLUNGEN gewählt werden.
- Seite 37 SECULIFE BP PRO TEMPERATUR SIMULATION: Der Einstellwert für Temperatur kann im Einstellungsmodus festgelegt werden. Der festgelegte Wert erscheint auf der Temperatur-Ausgabe, bis dieser geändert wird. Die Ausgabe simuliert sowohl den Messfühlertyp YSI 400 als auch YSI 700. HINWEIS: Beide Ausgaben sind simultan am Ausgabe-Anschluss verfügbar.
-
Seite 38: Eingeschränkte Garantie
SECULIFE BP PRO EINGESCHRÄNKTE GARANTIE GARANTIE: GMC-I MESSTECHNIK GmbH GARANTIERT, DASS NEUE PRODUKTE IM HINBLICK AUF DEREN VORGESEHENEN ZWECK FREI VON MATERIAL- ODER VERARBEITUNGSFEHLERN SIND. DIESE GARANTIE HAT AB LIEFERDATUM FÜR 12 MONATE GÜLTIGKEIT. AUSSCHLÜSSE: DIESE GARANTIE GILT ANSTELLE VON JEGLICHER ANDERER... -
Seite 39: Technische Daten
SECULIFE BP PRO TECHNISCHE DATEN SECULIFE BP PRO Blutdruck BEREICH +/- 500 mmHg bei 20 °C GENAUIGKEIT +/- (1% vom Messwert + .5 mmHg) RATE 80, 94 bpm (synchronisiert mit EKG) GENAUIGKEIT +/- 1% Invasiver Blutdruck -10,-5,0,20,40,50,60,80,100,120,150, STATISCHER DRUCK 160,200,240,250,300,320,400 mmHg... -
Seite 40: Ekg-Leistung
SECULIFE NIBP SECULIFE NIBP EKG-Leistung SINUSWELLE 10, 60, 100 Hz RECHTECKWELLE 0,125; 2,000 Hz DREIECKWELLE 2,000 Hz RATENGENAUIGKEIT +/- 1% AMPLITUDE 2,75 mV AMPLITUDENGENAUIGKEIT +/- 2% (Ableitung II) Herzschrittmacher-Wellenform AMPLITUDE 3 mV GENAUIGKEIT +/- 10% BREITE 6 ms GENAUIGKEIT +/- 5% Respiration RATENGENAUIGKEIT +/- 1%... - Seite 41 SECULIFE NIBP SECULIFE NIBP Gerät ANZEIGEN LCD-Grafikanzeige 128 x 64 Pixel GEHÄUSE 17,8 x 12,7 x 10,2 cm ABS-Kunststoff GEWICHT < 1,36 kg FRONTPLATTE Lexan, hinterdruckt BETRIEBSTEMPERATUR 15 bis 40 °C LAGERTEMPERATUR -20 bis 65 °C Elektrik NETZADAPTER 12VDC, 500mA 6 x wiederaufladbare AA NiMH-Akkus BATTERIE (kann nicht vom Benutzer gewartet...
-
Seite 42: Notizen
SECULIFE NIBP NOTIZEN GMC-I Messtechnik GmbH... - Seite 44 Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Telefon +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com Service Center Reparatur- und Ersatzteil-Service Kalibrierzentrum * und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 D-90471 Nürnberg...
