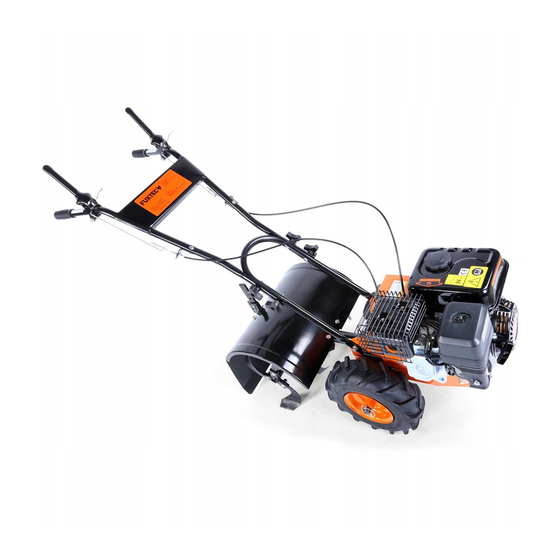

Zusammenbauanleitung für die FUXTEC Ackerfräse AF200
1.
Entnehmen Sie den Ackerfräse aus der Verpackung (2 Personen sind empfehlenswert)
2.

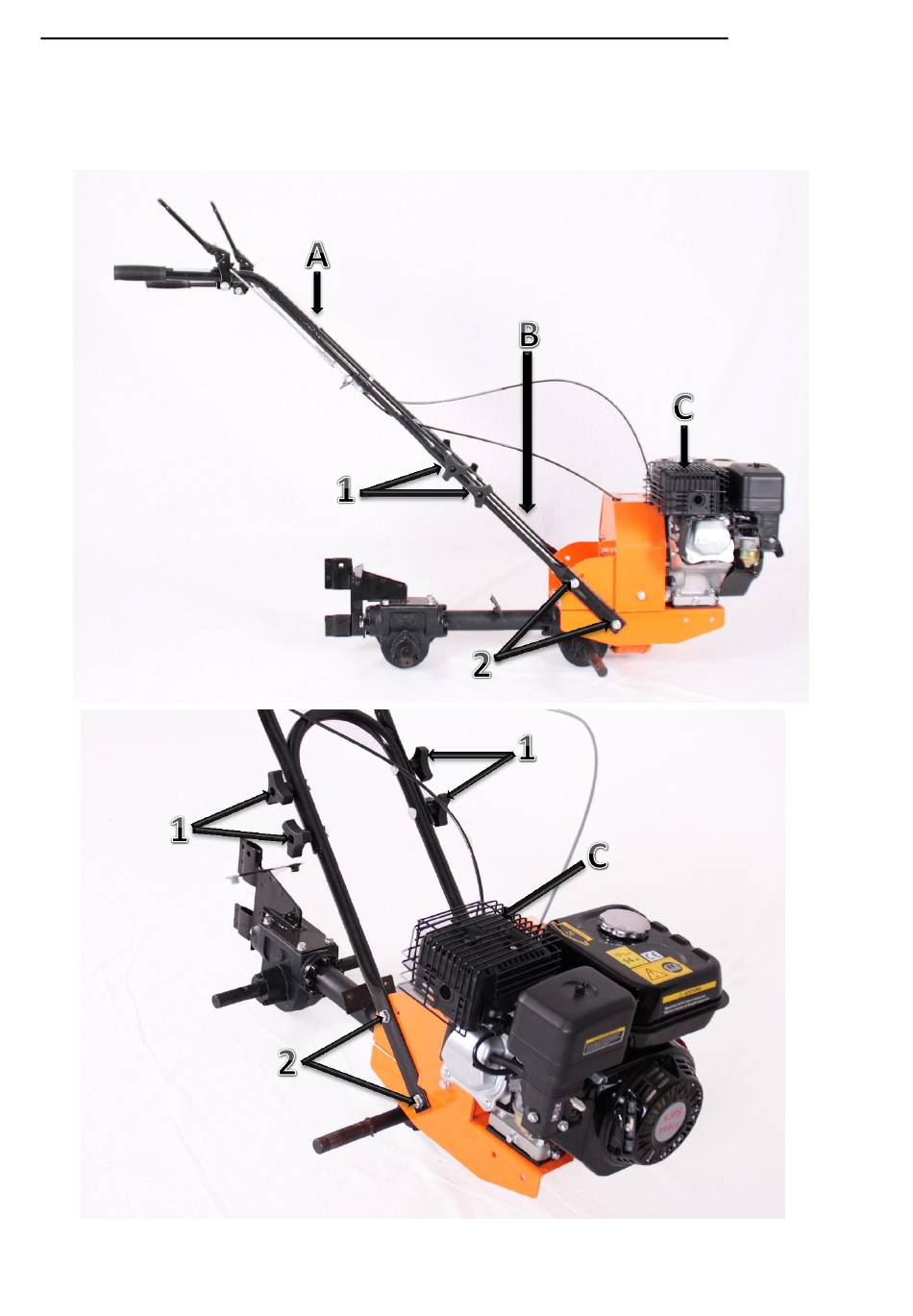

Montieren Sie den unteren Holm (B) mit 4x M10 Schrauben + Mutter (2) am Hauptgerät
3.
Montieren Sie den oberen Handgriff (A) an den unteren Holm (B) und befestigen das Ganze mit 4x
Flügelmutter + Schraube (1)
4.
Montieren Sie die Auspuffabdeckung (C) mit 2 Kreuzschrauben
Werbung
Verwandte Anleitungen für Fuxtec AF200
Inhaltszusammenfassung für Fuxtec AF200
- Seite 1 Zusammenbauanleitung für die FUXTEC Ackerfräse AF200 Entnehmen Sie den Ackerfräse aus der Verpackung (2 Personen sind empfehlenswert) Montieren Sie den unteren Holm (B) mit 4x M10 Schrauben + Mutter (2) am Hauptgerät Montieren Sie den oberen Handgriff (A) an den unteren Holm (B) und befestigen das Ganze mit 4x Flügelmutter + Schraube (1)
- Seite 2 Schieben Sie die Reifen (3) auf die Achse und stecken Sie den Sicherungsbolzen (4) durch das Loch um den Reifen mit der Antriebsachse zu fixieren Info: Um die Ackerfräse ohne automatischen Antrieb (Freilauf) verwenden zu können. Entnehmen Sie den Sicherungsbolzen (4) und schieben den Reifen (3) Richtung Hauptgerät.
- Seite 3 Montieren Sie die Tiefenregulator (8) und fixieren es mit dem Bolzen + Sicherungsfeder (9) Montieren Sie das Schutzblech (10). Die 4x M8 Schrauben (11) erst ein Stück reindrehen und danach erst festziehen - Fertig!!!
