Original Bedienungsanleitung FUXTEC Fällheber_rev01
1

Werbung

loading

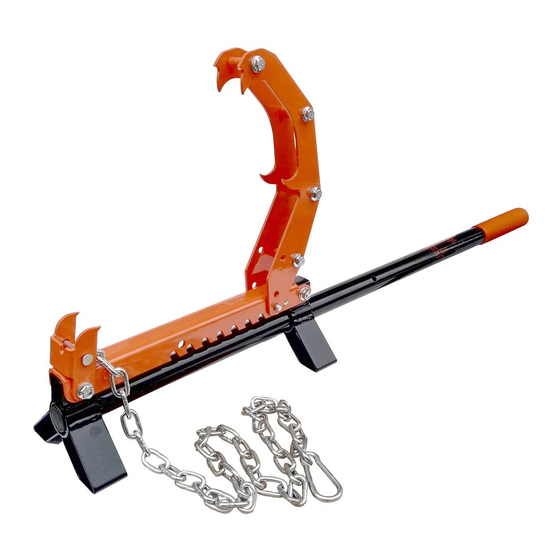

Verwandte Anleitungen für Fuxtec FX-FH5in1

Inhaltszusammenfassung für Fuxtec FX-FH5in1

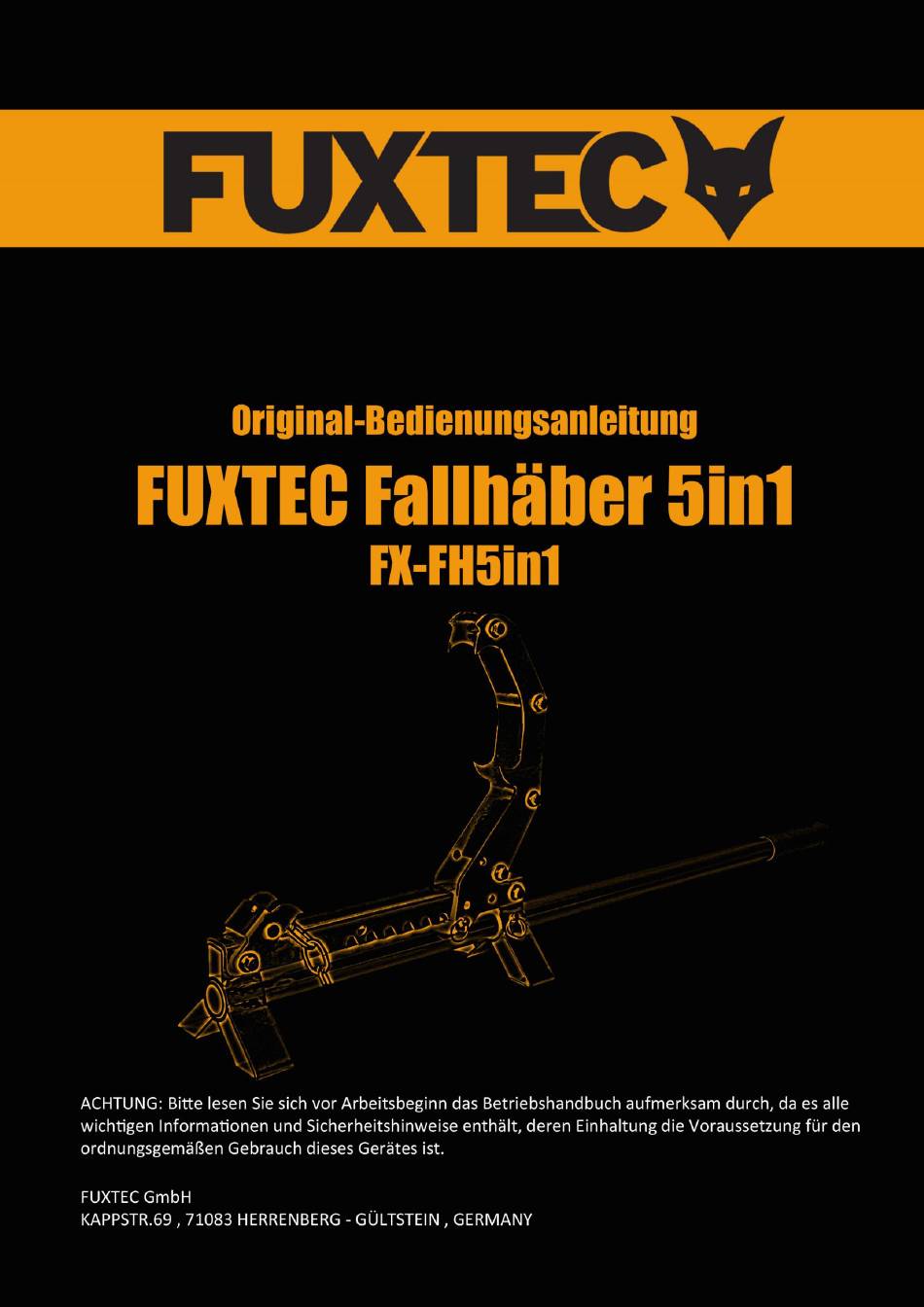

  • Seite 1 Original Bedienungsanleitung FUXTEC Fällheber_rev01...
  • Seite 2 Original Bedienungsanleitung FUXTEC Fällheber_rev01 1. Montage des Fällhebers 1. Montieren Sie zunächst den Grundträger (1) auf den Standfüßen (2) mit dem Endanschlag (3). Dazu benutzen sie die mitgelieferten Schrauben (M10*55, Unterlegscheiben M10 sowie die gegenläufig zu montierenden Schrauben M10. Den entsprechenden Aufbau entnehmen Sie bitte der Abbildung 1.
  • Seite 3 Original Bedienungsanleitung FUXTEC Fällheber_rev01 2. Funktionen und Anwendung des Fällheber Funktion 1: Fällheber 1. Führen Sie den Handgriff durch die Standfüße und fixieren diesen mit einem Auslösestift (9.5x38mm) wie in Abbildung 4 zu sehen. Abbildung 4 2. Danach spannen Sie die Kralle in einen der vorgegebenen Arretierungslöcher auf dem Grundträger weiderum mit einem Aoslösestift...
  • Seite 4 Original Bedienungsanleitung FUXTEC Fällheber_rev01 3. Zum Schluss (sofern nicht bei Montage unter Kapitel 1 bereits geschehen), montieren Sie den Endanschlag wie in Abbildung 5 Abbildung 5 Funktion 2: Kanthaken / Wendehaken / Stammwender Abbildung 6 Führen Sie den Handgriff durch die Standfüße und fixieren diesen mit einem Auslösestift (9.5x38mm) wie in Abbildung 4 zu sehen.

  • Seite 5: Funktion 3: Stammhalter

    Original Bedienungsanleitung FUXTEC Fällheber_rev01 Funktion 3: Stammhalter Abbildung 7 Entfernen Sie wenn nötig den Handgriff indem Sie den Auslösestift ziehen. Binden Sie den Grundträger mit montierter Kralle wie in Abbildung 7 an einen Baumstamm und fixieren diesen mit der mitgelieferten Kette. Spannen Sie danach den zu bearbeitenden Stamm in die Vorrichtung ein.

  • Seite 6: Funktion 5: Pfostenentferner / -Lifter

    Original Bedienungsanleitung FUXTEC Fällheber_rev01 Funktion 5: Pfostenentferner / -lifter Sichern Sie den zu entfernden Pfosten mit der Kette am Fällheber. Stellen Sie danach den Fällheber wie in Abbildung 8 senkrecht auf den Boden und fixieren diesen mit einem Fuß auf dem Stützfuß.
  • Seite 7 Original Bedienungsanleitung FUXTEC Fällheber_rev01...
