Netzteil
1/2" (13 mm)-Kabelführung
der Erkennungsantenne
Kabelführung der
Wägezellen

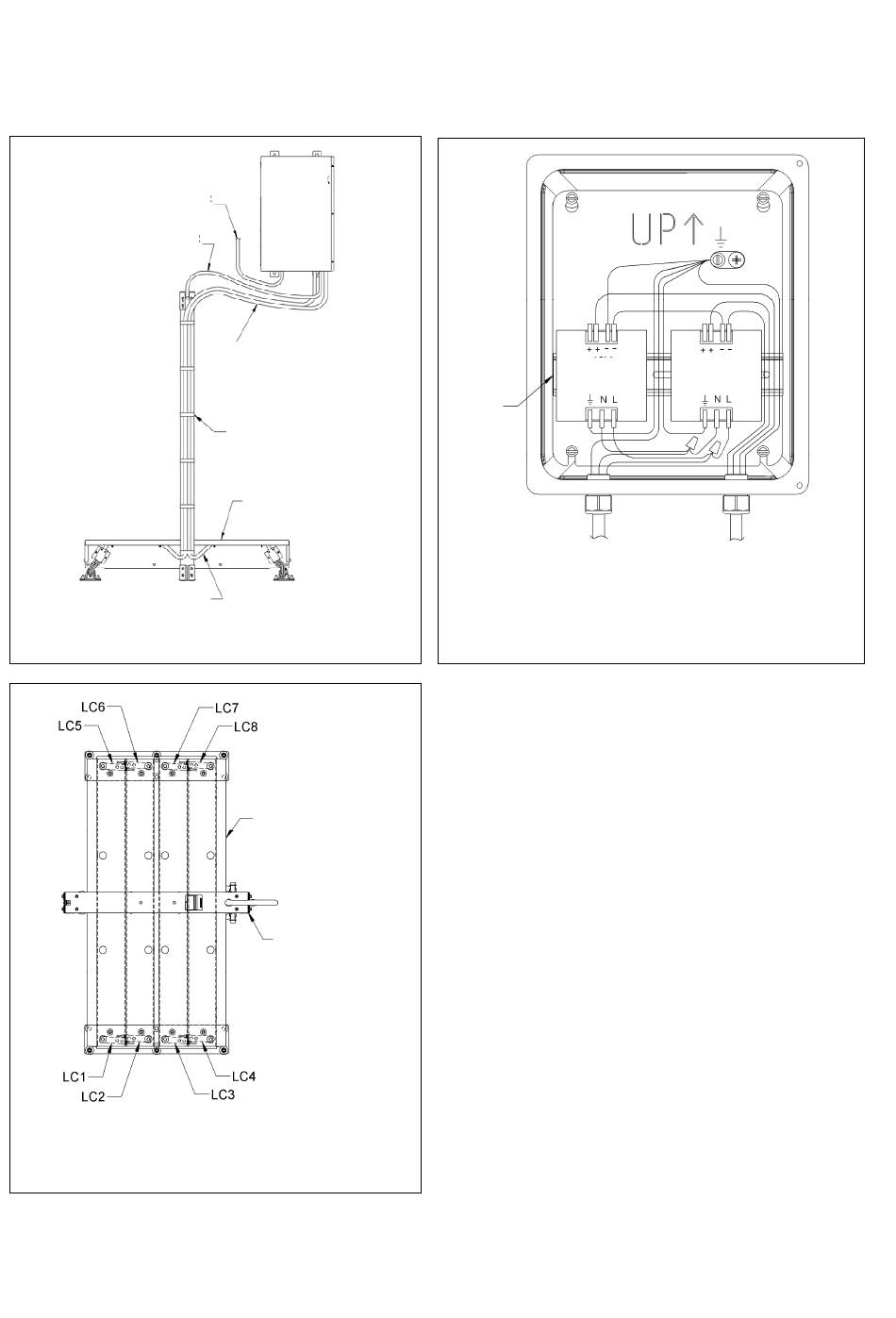

11. Montage des StepMetrix™-Controllers l864_11
13. Lage der Wägezellen
StepMetrix™-Montageanleitung
StepMetrix-
Controller
zum
3/4" (19 mm)-Kabelfüh-
rungen der Wägezellen
Schellen/Binder um
die Kabelführung der
Erkennungsantenne
StepMetrix-
Plattform
StepMetrix-
Erfassungsmodul
Erkennungsantenne
l864_13
+12 V-
Versorgung
DIN-
Schiene
Eingang Wechsel-
stromversorgung
12. Verkabelung des Netzteils
13
+24 V-
Versorgung
Gleichstromversor-
gung zum Controller
l864_12
9G-864C
