Crivit 14155 Bedienungs- Und Sicherheitshinweise

LED-FAHRRADLEUCHTEN-SET
LED-FAHRRADLEUCHTEN-SET
Bedienungs- und Sicherheitshinweise
IAN 315387
Artikel-Nr. / Item No. 14155
Legende der verwendeten Piktogramme
Anweisungen lesen!
Lebens- und Unfallgefahr für
K XXXXX
Kleinkinder und Kinder!
Warn- und Sicherheitshinweise
beachten!
Vorsicht! Explosionsgefahr! 21
PAP
Symbol zur Erkennung von
Elektro- und Elektronikgeräten
Umweltschäden durch falsche
01
Entsorgung der Akkus!
PET
Akku-Kontrollsystem
Scheinwerfer
LED-Fahrradleuchten-Set
1. Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produktes. Sie haben sich damit für
ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses
Produktes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung.
Machen Sie sich vor der Benutzung des Produktes mit allen Bedien- und Sicherheitshinweisen
vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbe-
reiche. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
1.1 Bestimmungsgemäße Verwendung
Das Produkt ist zur Fahrbahnausleuchtung beim Fahrradfahren geeignet. Das LED-Fahrrad-
leuchten-Set ist für alle Fahrräder als alleinige Beleuchtung zugelassen. Die Lichtverteilung darf
durch keine anderen Fahrradteile oder Gepäckstücke behindert werden. Das Produkt ist zur
Anwendung im Außenbereich bestimmt. Eine andere Verwendung als zuvor beschrieben oder
eine Veränderung des Produktes ist nicht zulässig und kann zu Verletzungen und Beschädigungen
des Produktes führen. Für aus unsachgemäßer Verwendung entstandene Schäden übernimmt
der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.
Haken Sie die Gummilasche unter Spannung ein. Verwenden Sie hierzu kein Werk-
13
zeug, um Beschädigungen zu vermeiden.
Lösen Sie die Sternschraube des Halters und stellen Sie den gewünschten Winkel
15 12
ein.
Anschließend ziehen Sie die Schraube handfest. Verwenden Sie hierzu kein Werkzeug,
um Beschädigungen zu vermeiden.
Schieben Sie das Rücklicht auf den Halter , bis er hörbar einrastet. Achten Sie dar-
9 12
auf, dass das Rücklicht wie in Abb. B montiert wird.
Zum Lösen des Rücklichts drücken Sie die Rücklichtarretierung
9
Rücklicht ab.
9
ACHTUNG! Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse
parallel zur Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.
4. Bedienung
4.1 Ein- / Ausschalten
Der Scheinwerfer besitzt drei Leuchtstärken.
1
Ein- / Aus- Schalter
4
einmal drücken
Auto-Modus: Der Scheinwerfer
ausgerüstet, der die Helligkeit des Scheinwerfers
5
je nach Umgebungsbedingung automatisch regelt. Bei
aktivem Sensor (Auto-Modus) blinkt die Sensor-
5
Kontrollleuchte grün.
3
zweimal drücken Power-Modus (60 Lux) für Fahrten in unbeleuchteter
Umgebung
dreimal drücken Standard-Modus (30 Lux) für Fahrten in beleuchteter
Umgebung
viermal drücken Eco-Modus (15 Lux) für Fahrten in gut beleuchteter
Umgebung
fünfmal drücken ausschalten
Akku- Funktionsweise des Akku-Kontrollsystems
Ladezustand:
100 % - 75 % 4 grüne LEDs leuchten
75 % - 50 % 3 grüne LEDs leuchten
50 % - 25 % 2 grüne LEDs leuchten
A
1
DE/AT/CH
1.2 Teilebeschreibung

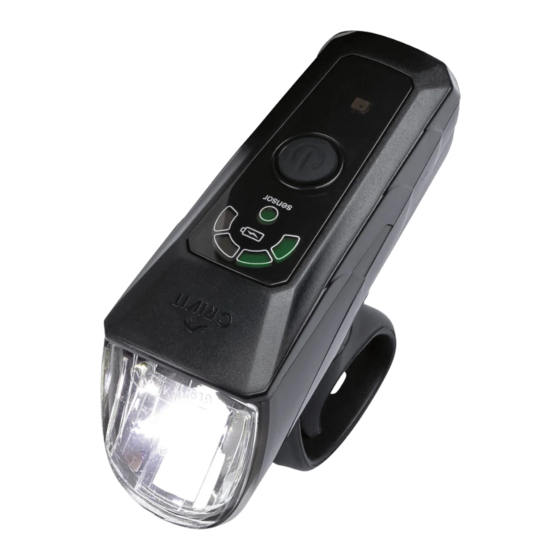

Scheinwerfer
1
USB – Universal Serial Bus –
Akku-Kontrollsystem Scheinwerfer
2
Verbindungsstelle zum Anschluss,
Sensor-Kontrollleuchte Scheinwerfer
3
z. B. an einen Computer (nur
Ein- / Aus-Schalter Scheinwerfer
4
aufladen)
Sensor Scheinwerfer
5
Deutsches Prüfzeichen des
Halter Scheinwerfer
6
Kraftfahrt-Bundesamtes (K mit
Gummilasche Halter Scheinwerfer
7
nachfolgender Zulassungsnummer)
Scheinwerferarretierung
8
Produkte und Verpackungen sollen
Rücklicht
9
umweltschonend entsorgt werden
1.3 Lieferumfang
Recycling-Code zur Entsorgung
1 Scheinwerfer
von Pappe
1 Rücklicht
Produkt entspricht den
1 Halter Scheinwerfer
produktspezifisch geltenden
europäischen Richtlinien 1.4 Technische Daten
Scheinwerfer (selbstabblendend)
Recycling-Code zur Entsorgung
Typ-Bezeichnung: LI-3A / XC-266
von Polyesterfasern und Folien
Nennleistung:
Schutzart:
Spritzwassergeschützt, Schutz vor
Li-Ion-Akku:
Fremdkörpern
2. Sicherheitshinweise
KINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt
mit dem Verpackungsmaterial, denn es besteht Erstickungsgefahr durch
das Verschlucken von Verpackungsteilen. Kinder unterschätzen häufig die Ge-
fahren.
Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug!
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg-
lich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden. Beachten Sie, dass Beschädigungen durch unsachge-
mäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff
durch nicht autorisierte Personen von der Gewährleistung ausgeschlossen sind.
Nehmen Sie das Produkt keinesfalls auseinander. Durch unsachgemäße
Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie
DE/AT/CH
25 % - 10 %
10 % - 0 %
Nach dem Aufleuchten des Akku-Kontrollsystems
mindestens 30 Minuten.
4.2 Rücklicht
und ziehen Sie das
14
Ein- / Aus- Schalter
einmal drücken
zweimal
drücken
Nach dem Aufleuchten des Akku-Kontrollsystems
mindestens 30 Minuten.
4.3 Scheinwerfer / Rücklicht laden (s. Abb. C + D)
Entfernen Sie die Gummiabdeckung von der Akku-Ladebuchse
ist mit einem Sensor
1
USB-Kabel
1
Anschließend verbinden Sie den USB-Stecker des USB-Kabels
Laptop / USB-Standard-Ladegerät mit 5 V DC und 500-1000 mA. Bei Verwendung von
Ladegeräten mit anderen Spezifikationen können die Akkus und damit der Scheinwerfer
und das Rücklicht beschädigt werden. In diesem Fall erlischt die Gewährleistung.
Scheinwerfer
system des Scheinwerfers blinkt rot auf, sobald die Akkus entladen sind und aufgeladen
2
werden müssen. Das Akku-Kontrollsystem
entladen sind und aufgeladen werden müssen. Während des Ladevorgangs leuchtet das
Akku-Kontrollsystem grün. Sind die Akkus wieder einsatzbereit, leuchten beim Akku-Kontroll-
system des Scheinwerfers alle 4 Ladekontroll-LEDs dauerhaft und das Akku-Kontrollsystem
des Rücklichtes erlischt. Scheinwerfer
Um die volle Leistung der integrierten Akkus zu erhalten, laden Sie bitte den Scheinwerfer-
Akku beim ersten Mal nicht kürzer als 6 Stunden (Rücklicht-Akku: nicht kürzer als 5 Stunden).
Bitte beenden Sie den Ladevorgang nicht früher, auch wenn die LED bereits erloschen ist.
Anschließend wird bei dem Scheinwerfer eine Ladezeit von ca. 3,5 Stunden empfohlen
(empfohlene Ladezeit für das Rücklicht: 2,5 Stunden).
5. Reinigung und Pflege
Scheinwerfer und Rücklicht niemals komplett unter Wasser tauchen. Benutzen Sie keine
ätzenden oder scheuernden Reinigungsmittel. Hierdurch entstehen Beschädigungen.
Verwenden Sie zur Reinigung und Pflege ein trockenes und fusselfreies Tuch.
DE/AT/CH
2
3
sensor
4
6
5
8
16
Ein- / Aus-Schalter Rücklicht
10
Akku-Kontrollsystem Rücklicht
11
Halter Rücklicht
12
Gummilasche Halter Rücklicht
13
Rücklichtarretierung
14
Sternschraube Halter Rücklicht
15
USB-Kabel
16
Akku-Ladebuchse (Scheinwerfer und
17
Rücklicht)
1 Halter Rücklicht
1 USB-Kabel
1 Montage- und Bedienungsanleitung
Rücklicht
Typ-Bezeichnung: LR-2 / XC-249
2W Nennleistung: 0,2 W
IP44 nach DIN EN 60529 Schutzart: IP44 nach DIN EN 60529
1300 mAh, 3,7 V Li-Ion-Akku: 300 mAh, 3,7 V
LEBENS- UND UNFALLGEFAHR FÜR KLEIN-
1 grüne LED leuchtet
1 rote LED blinkt
des Scheinwerfers leuchtet dieser noch
2
9
10
einschalten
ausschalten
des Rücklichtes leuchtet dieses noch
11
und verbinden das
17
mit der Akku-Ladebuchse .
16 17
mit einem Computer /
16
und Rücklicht verfügen über ein Akku-Kontrollsystem. Das Akku-Kontroll-
1 9
des Rücklichtes leuchtet rot, sobald die Akkus
11
und Rücklicht können wieder benutzet werden.
1 9
B
13 15
7
C
17 16
Reparaturen nur von Fachkräften durchführen. Ein Wechsel der LED-Leuchtmittel
ist nicht möglich.
LEBENS- UND UNFALLGEFAHR! Bei Verwendung eines
falschen Ladegerätes können der Scheinwerfer
schädigt werden, überhitzen und sogar explodieren. In diesem Fall erlischt die
Gewährleistung.
2.1 Sicherheitshinweise zu Akkus
VORSICHT! EXPLOSIONSGEFAHR! Halten Sie Akkus von Kindern
fern, werfen Sie die Akkus nicht ins Feuer, schließen Sie sie nicht kurz
und nehmen Sie sie nicht auseinander.
Bei Nichtbeachtung der Hinweise können die Akkus über ihre Endspannung
hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens.
Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus
den Akkus ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die betrof-
fenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen
Arzt auf.
Hinweis: Leuchtet die rote LED des Akku-Kontrollsystems
werfer oder im Rücklicht
1 9
auf.
3. Montage
3.1 Scheinwerfer montieren (s. Abb. A)
Positionieren Sie den Halter an der gewünschten Stelle am Lenker.
6
Befestigen Sie den Halter mit der Gummilasche
6
dass sich keine Gegenstände vor dem Scheinwerfer
Haken Sie die Gummilasche unter Spannung ein. Verwenden Sie hierzu kein Werkzeug,
7
um Beschädigungen zu vermeiden.
Um den optimalen Winkel zur Fahrtrichtung einzustellen, drehen Sie den Scheinwerfer
in die richtige Position (siehe Abb. A).
Schieben Sie den Scheinwerfer auf den Halter
1
Zum Lösen drücken Sie die Scheinwerferarretierung
vom Halter aus nach vorne.
6
ACHTUNG! Überprüfen Sie regelmäßig die richtige Einstellung Ihres Scheinwerfers. Der
Lichtkegel muss geradeaus in Fahrtrichtung zeigen und darf nicht zu hoch eingestellt sein,
um den Gegenverkehr nicht zu blenden.
3.2 Rücklicht montieren (s. Abb. B)
Befestigen Sie den Halter mit der Gummilasche
12
baustrebe. Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht
befinden.
DE/AT/CH
6. Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde
oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht
in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über
Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen
Verwaltung informieren.
Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen
recycelt werden. Geben Sie Akkus und / oder das Produkt über die angebotenen Sammelein-
richtungen zurück.
Umweltschäden durch falsche Entsorgung der Akkus!
Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle ent-
halten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle
sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte
Akkus bei einer kommunalen Sammelstelle ab.
Bei unsachgemäßer Entsorgung der Akkus gehen wertvolle Ressourcen verloren und durch in
den Akkus enthaltene Schadstoffe kann es zu einer erheblichen Gefahr für Gesundheit und
Umwelt kommen. Durch die getrennte Sammlung / Entsorgung von Akkus werden Gefahren
für die Gesundheit und Umwelt vermieden und durch Recycling wertvolle Rohstoffe zurückge-
wonnen.
7. Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses
Produktes stehen Ihnen gegen den Verkäufer des Produktes gesetzliche Rechte zu. Diese gesetz-
lichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
7.1 Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut
auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab
dem Kaufdatum dieses Produktes ein Material- oder Fabrikationsfehler auf, wird das Produkt
von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung
setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Produkt und der Kaufbeleg
(Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und
DE/AT/CH
9
14
11
12 10
D
17 16
und das Rücklicht be-
1 9
, im Schein-
2 11
auf, so laden Sie die Akkus wieder umgehend
am Lenker. Achten Sie dabei darauf,
7
befinden.
1
1
, bis er hörbar einrastet.
6
und schieben den Scheinwerfer
8 1
an der Sattelstütze oder der Hinter-
13
9
DE/AT/CH
DE/AT/CH
