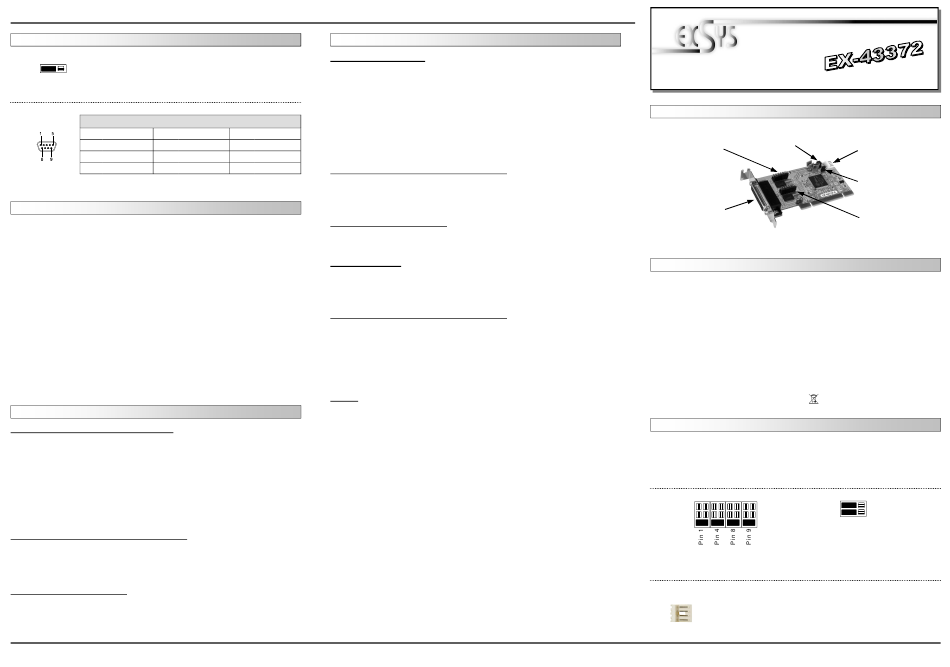

JUMPER EINSTELLUNG & ANSCHLÜSSE
JP6:
JP6 auf DIS
= Parallel Port ausgeschaltet (Werkseinstellung)
JP6 auf ENA = Parallel Port eingeschaltet (Keine Funktion)
DIS/ENA
Achtung! Dieser Jumper hat für die EX-43372 keine Funktion
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 und S2)
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große
Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slotblech. Stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 9x/ ME/ 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch
den Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und
legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie
nun den Pfad "D:\IO\OXFORD\" und dann das Verzeichnis Ihres Betriebssystems
in das jeweilige Feld für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows
sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den
Anweisungen des Hardwareassistenten und beenden Sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen Sie die oben angege-
benen Schritte. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation
neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
43372
43372
43372
TREIBER INSTALLATION
Windows Server 200x
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003 "XP32" oder "XP64", für Server 2008 „Vista32" oder
„Vista64" und für Server 2008 R2 „Win7_8_32bit" oder „Win7_8_64bit" in das jeweili-
ge Feld für die Quelle/Pfad ein und klicken Sie auf >Weiter<. Windows sucht nun nach
den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des
Signal
Pin
Signal
Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weitere
DTR
7
RTS
neue Hardware erkennen wiederholen Sie die oben angegebenen Schritte. Wichtig!
Starten Sie Ihren PC in jedem Fall nach der Installation neu.
8
CTS
DSR
9
RI
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows NT 4.0
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken Sie auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\NT4\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Pro-
gramm und installiert den Treiber. Wichtig! Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start<>Programme<>Verwaltung(Allgemein)<>Windows
Diagnose< danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen
Eintrag z.B. „09
Hier müssten Sie vier Einträge: z.B. „D400-D407 oxser
oxser
0
sich aber je nach System Konfiguration und Karte ändern. Sollten Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
LINUX
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version. In einigen Versionen wird die Karte automatisch beim Start
installiert.
oxser 0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<.
0
PCI" oder „D800-D802
PCI" und „DC00-DC1F oxser 0 PCI" finden. Die I/O Adressen können
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.1 / 27.06.13
LAYOUT
JP3:
JP5:
+5V or +12V
selectable to
the pin 9 of S1
S1+S2:
44 pin female connector
for the Octopus cable
(2 x 9 Pin)
DESCRIPTION & TECNICAL INFORMATION
The EX-43372 is a plug & play high-speed serial RS-232 expansion card for the PCI & PCI
-X Bus. The EX-43372 provides two 9 pin high speed RS-232 serial ports. It uses data
transfer rates up to 115.2Kbaud/s. The EX-43372 design utilizes the 16C95x UART with
128byte buffer, which incorporates the latest in high speed interface technology. It sup-
ports motherboards with 32- and 64-Bit Bus and 5- and 3.3Volt PCI-bus power. It is not
possible to change the address or IRQ settings manually because they will be obtained
NT-
automatically by the system BIOS and operating system. If you need you can set +5V or
+12V to four different pins from the two 9 pin connectors (POS System).
Compatibility:
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
Operating system:
WIN 9x/ ME/ NT4.0/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
Connections:
2x 9 pin D-SUB serial male connector
Extent of delivery: EX-43372, Driver CD, Manual, Cable, Standard Bracket
Certificates:
CE / FCC / RoHS / WEEE
CE CE
CE
JUMPER SETTING & CONNECTORS
With the EX-43372 you have the possibility to configure +5V or +12V to four different
pins from the 9 pin male connector :
Attention!! Only change if you really need +5Volt or +12Volt for the peripheral device.
For normal use, don't change the jumper.
JP4 & JP5:
(S1 + S2)
J2:
1 +5V
If JP3 is set to AUX you have to connect your PC power supply to
2 GND
connector J2! Attention! Please watch out for the right polarity!
3 GND
Never connect the plug while PC is still running!
4 +12V
Switch the power from the
PCI-BUS PC power supply
J2:
Connector from the
PC power supply
for +5V or +12V
power
JP6:
Enable/Disable
Parallel Port
Don't change
JP4:
+5V or +12V
selectable to
the pin 9 of S2
DE97424562 / WHQL
JP3:
+5V
+5V
+12V
+12V
PCI AUX
Dis
JP3 to PCI
= +5 or +12V come from
the PCI BUS
JP3 to AUX
= +5 or +12V come from
the PC power supply
4
