Swim & Fun 1639 Bedienungsanleitung Seite 63

DE

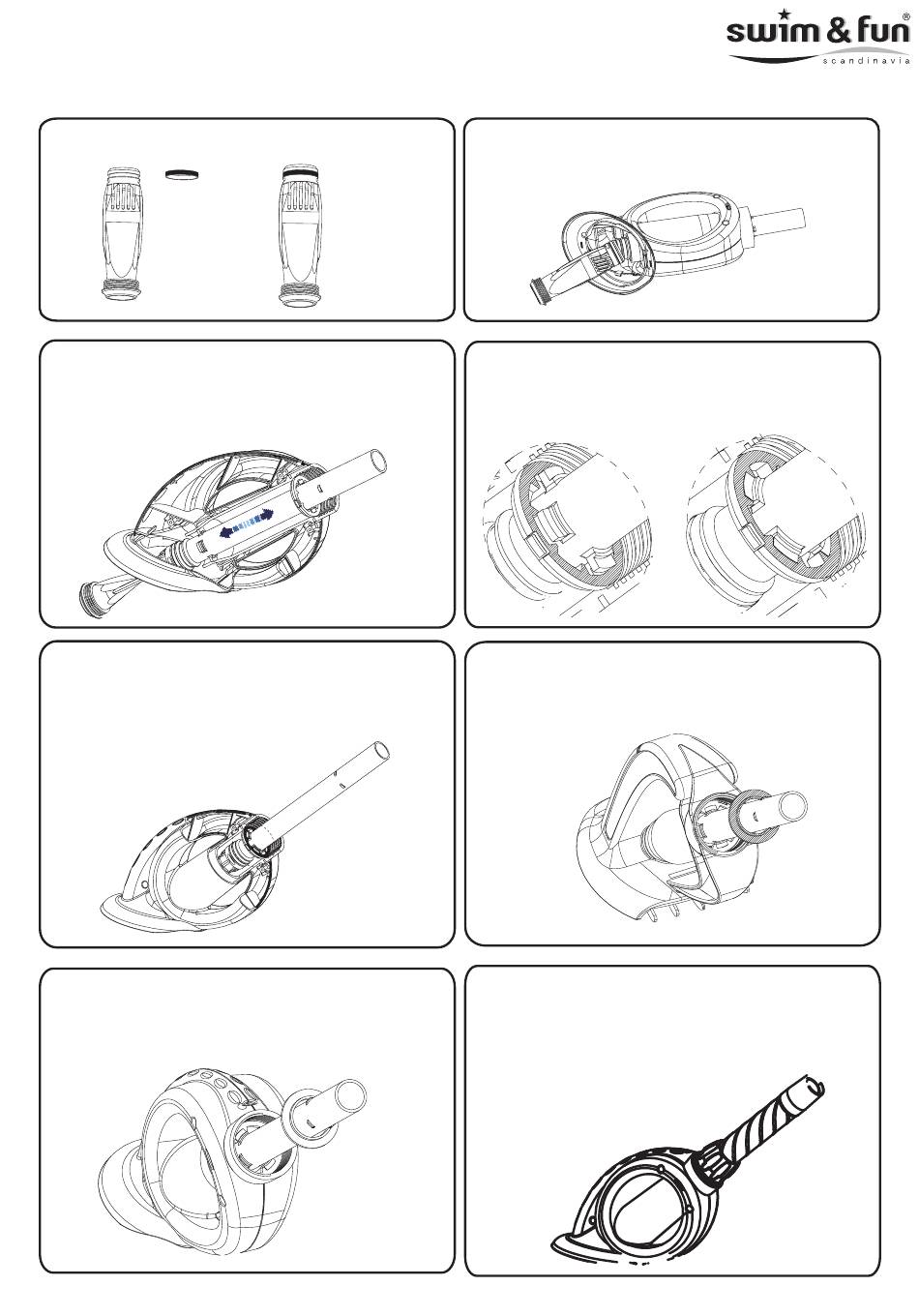

a)
Befestigen Sie den SICHERUNGSRING an der neuen
MEMBRAN.
c)
Ziehen Sie das INNERE VERLÄNGERUNGSROHR
durch das GEHÄUSE, positionieren Sie die Stecker so,
dass sie durch die Löcher im POSITIONSANZEIGER
DES INNEREN VERLÄNGERUNGSROHRS gezogen
werden können.
e)
Überprüfen Sie, dass die MEMBRAN richtig sitzt. Wenn
sie während der Installation verdreht wurde, drehen Sie
sie wieder zurecht durch leichtes Drehen des offenen
Endes der MEMBRAN.
g)
Legen Sie das ÄUSSERE VERLÄNGERUNGSROHR
über das INNERE VERLÄNGERUNGSROHR.
MV-1639-11-2017 . © Alle Rechte vorbehalten, Swim & Fun Skandinavia ApS
b)
Drücken Sie die MEMBRAN auf das INNERE VERLÄNGE-
RUNGSROHR. Stellen Sie sicher, sie richtig sitzt und voll
eingerastet ist.
d) Drehen Sie das INNERE VERLÄNGERUNGSROHR
vorsichtig, sodass der Stecker mit den Aussparungen im
POSITIONSANZEIGER DES INNEREN VERLÄNGE-
RUNGSROHRS fluchtet. Lassen Sie das INNERE VER-
LÄNGERUNGSROHR los.
f)
Schieben Sie die ANLAUFSCHEIBE über das INNERE
VERLÄNGERUNGSROHR. Die flache Seite (breitester
Durchmesser) der Anlaufscheibe sollte verdeckt sein.
h)
Schrauben Sie die RÄNDELMUTTER fest, um das ganz zu
arretieren. Achten Sie darauf, dass Sie die Rändelmutter
nicht zu fest anziehen.
I
Überprüfen Sie, dass das ÄUSSERE VERLÄNGERUNGS-
ROHR frei schwenkbar ist.
63
