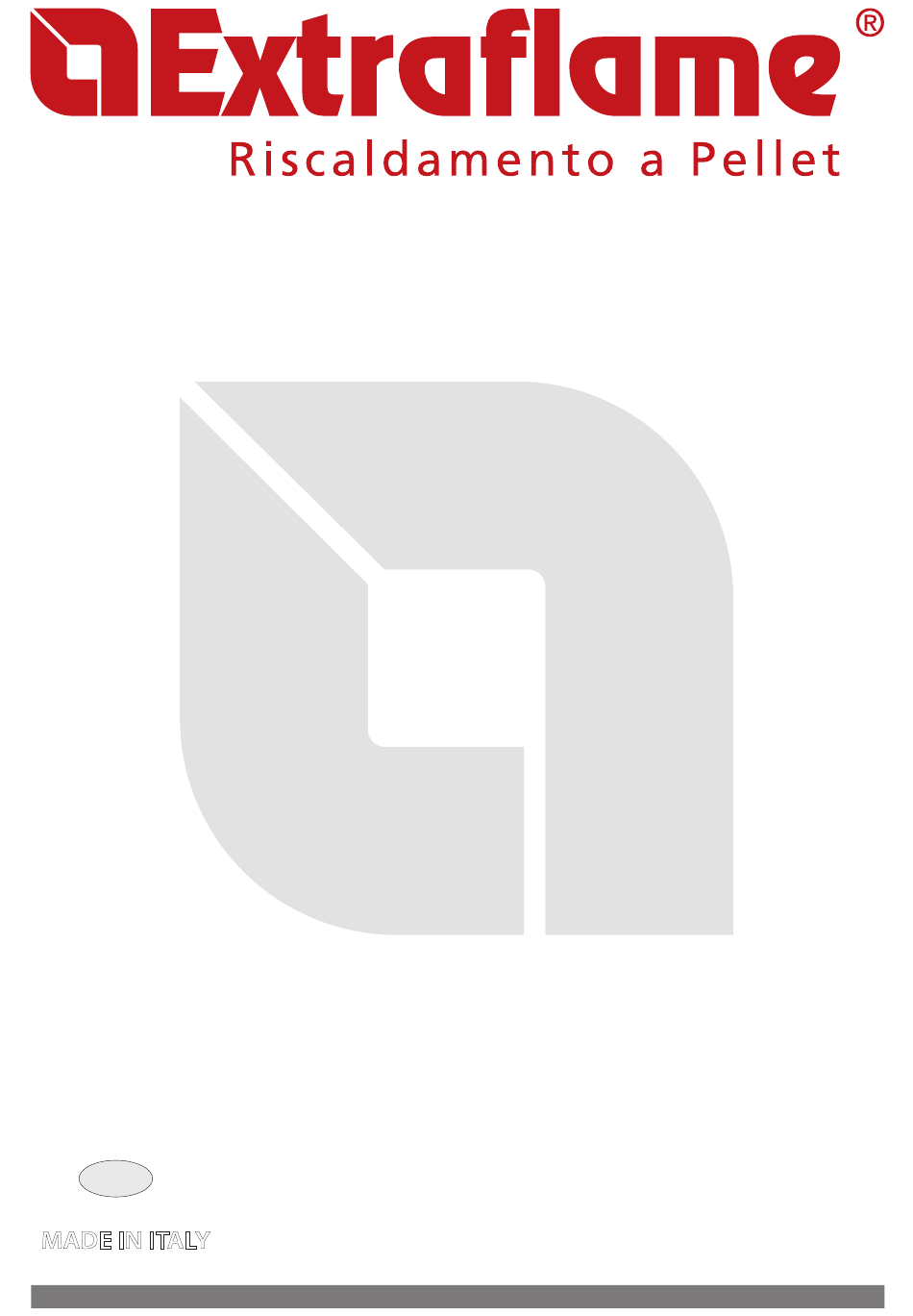

- Seite 1 BENUTZERHANDBUCH PEllETöfEN AMIKA MADE ITALY design & production 004277960 - Rev 003...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
MINDESTABSTÄNDE ..............................................8 VORBEREITUNGEN FÜR DIE WARTUNG ......................................8 HErmETiSCHE inSTaLLaTiOn ..................................10 VERBRENNUNGSlUFT ............................................10 RAUCHGASABZUGSSYSTEM ..........................................10 DETaiLS amiKa ......................................11 aUFSTELLUnG DES OFEnS ................................... 12 anmErKUnGEn FÜr EinEn KOrrEKTEn BETriEB ........................... 12 RÜCkSTEllUNG kOlBENTHERMOSTAT ......................................12 SICHERUNG .................................................12 PELLETS UnD PELLETzUFUHr ..................................13 PELLET-TanK DrUCKvErSCHLUSS ................................ - Seite 4 it - AttENZiONE tASSAtiVO EN - WArNiNg PrimA di mOVimENtArE lA StufA BEfOrE hANdliNg thE StOVE, thE tOgliErE il riVEStimENtO iNdicAtO cOVEriNg iNdicAtEd muSt BE rEmOVEd PEr EVitArE dANNi. tO AVOid dAmAgE. fr - AttENtiON imPÉrAtif dE - AchtuNg Pflicht AVANt dE dÉPlAcEr lE POêlE, rEtirEr BEVOr dEr OfEN BEWEgt Wird, muSS diE lE rEVêtEmENt iNdiquÉ...
-
Seite 5: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 6: Speziell Ungünstigen Witterungsverhältnissen (Starker Wind, Frost) Könnten Sicher-Heitseinrichtungen Greifen, Die Den Wärmerzeuger
WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN. -
Seite 7: Fachgerechte Wartung
ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN-FEGERMEISTER. VERHINDERN SIE, WENN MöGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC. -
Seite 8: Installation
InstallatIon allGeMeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 9: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 10: Hermetische Installation
HermetIscHe InstallatIon Der Generator ist ein vollkommen, bezüglich der Installationsumgebung, dichtes Produkt; dies bedeutet, dass es ideal für Passivhäuser ist, da es die im Inneren der Wohnungen vorhandene Luft nicht entnimmt. Verbrennungsluft Um die Dichtheit des Ofens zu gewährleisten, muss der Verbindungsschlauch der Verbrennungsluft (Verbrennung) direkt an den Außenbereich unter Verwendung von geeigneten Schläuchen und dichten Anschlüssen verbunden werden. -
Seite 11: Details Amika
DEtAIls AMIKA Auslass Raumluft Rauchgasauslass Zugang Brennkammer Rückstellungen Kolbenthermostat On/Off Display Sicherung Versorgung 230V Serialeingang Pelletbehälter Eingang eines zusätzlichen Thermostats Einlass Verbrennungsluft Raumtemperatursonde DEUTSCH... -
Seite 12: Aufstellung Des Ofens
AUFstEllUNG DEs OFENs Für den einwandfreien Betrieb des Produkts sollte es mit Hilfe einer Wasserwaage vollkommen waagerecht ausgerichtet werden. ANMERKUNGEN FÜR EINEN KORREKtEN BEtRIEB Deckel des Pelletbehälters Für eine korrekte Funktionsweise des Ofens ist es notwendig, die folgenden Anweisungen zu beachten: Sowohl während des Betriebs des Ofens als auch wenn er nicht in Gebrauch ist, müssen alle Türen (Pelletbehälter, Tür, Aschenkasten) immer geschlossen bleiben. -
Seite 13: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignit. -
Seite 14: Fernbedienung
Fernbedienung Mit der Fernbedienung hat man die Möglichkeit, die hauptsächlichen Funktionen des Ofens zu regulieren. Sender Modalität Lüfter wählen Display Tastenfeld sperren On/Off Ofen (3 Sekunden gedrückt halten) Celsius / Fahrenheit Durch einmaligen Druck der Taste ist es möglich, Set Leistung Chrono freizugeben oder zu deaktivieren Einstellung Verzögerung der Abschaltung Die Taste erlaubt, die Abschaltung durch die Programmierung... -
Seite 15: Ikonen Der Fernbedienung
ikonen der Fernbedienung Gewählte Modalität des Lüfters: Freigabe Chrono Blinkend COMFORT Kontrolllampe eingeschaltet = aktiv Eingeschaltet AUTO Kontrolllampe ausgeschaltet = deaktiviert Gibt die Übertragung des Funksignals an Eingestellte Verzögerung der Abschaltung Ein = während des Funkverkehrs Aus = kein Funkverkehr Batterie leer Tasten gesperrt Eingestellte Leistungsstufe. -
Seite 16: Bedienfeld
Bedienfeld ViSuAliSiEruNg dEr VErSchiEdENEN Zum ZugANg TASTE TExTmElduNgEN Zum mENÜ ON/OFF rEguliEruNg dEr EiNSTElluNg dEr BETriEBSlEiSTuNg TEmPErATur legende display-ikonen gibt den Empfang des Funksignals an Zeigt den Zustand des Eingangs des zusätzllichen Thermostats an Ausgeschaltet: keine Funkverbindung (gNd - i3) Eingeschaltet: Funkverbindung vorhanden Zeigt den Betrieb des kanalisierten motors an. -
Seite 17: Allgemeines Menü
allgemeines menü Taste Zurück - Ausgang Parameter: folgender (3) ; vorhergehender (2) Änderung der daten der Einstellung: Erhöhen (4); senken (5) Bestätigung - Zugang zum menü RAUmlUEfTER EASY SETUP CHRONO fREIGABE PRG1 PRG2 EINSTEllUNG DATUm-UHRzEIT PRG3 SPRACHE PRG4 DISPlAY STAND-BY DElTA-T ERSTE lADUNG GRAD... -
Seite 18: Einstellungen Für Die Erste Zündung
einstellungen für die erste zündung Nach Anschluss des Stromversorgungskabels an der Rückseite des Ofens den Schalter, der sich ebenfalls an der Rückseite befindet, auf die Position (I) stellen. Der Schalter an der Rückseite des Ofens dient dazu, die Elektronik desselben mit Strom zu versorgen. Der Ofen bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmseite mit der meldung Off. -
Seite 19: Funktionsweise Und Logik
funktionsweise und logik zündung drücken Sie nach der Prüfung der oben aufgelisteten Punkte die Taste 1 für drei Sekunden, um den Ofen zu zünden. Für die Phase der Zündung stehen 15 minuten zur Verfügung, in denen die Anwesenheit der Flamme besteht. Bei Erreichen der Kontrolltemperatur, unterbricht der Ofen die Phase der Zündung und geht auf VOrBErEiTEN über. -
Seite 20: Raumluefter
raumluefter dieses menü erlaubt, die geschwindigkeit des motors zur frontalen Belüftung einzustellen. range: (KOmfORT, AUTO). durch die Wahl der modalität Komfort, wird die geschwindigkeit des raumlüfters reduziert. um die Effizienz der Verbrennung zu gewährleisten, wird der raumlüfter ausgeschlossen, wenn das Produkt sich auf mindestleistung befindet. BEdiENuNgSVErFAhrEN Š... -
Seite 21: Chrono
chrono diese Funktion erlaubt, die automatische Zündung oder Abschaltung des Ofens zu programmieren. Werkseitig ist CHRONO deaktiviert. die chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines Tages, die für alle Wochentage zu benutzen sind. in jeder zeitspanne können die uhrzeit der zündung und abschaltung, die tage der Benutzung der programmierten zeitspanne, die gewünschte temperatur und das set leistung eingestellt werden. - Seite 22 BEISPIEl CHRONO ÜBERlAPPENDE UHRzEITEN/zEITSPANNEN zEITSPANNE 02:00 08:00 16:30 23:00 SET lEISTUNG 02:00 08:00 16:30 23:00 SET RAUmTEmP 22° 18° 02:00 08:00 16:30 23:00 Start 02:00 Zeitspanne 1 leistung 3 - SET rAumTEmP 22°c Stop 23:00 Start 08:00 Zeitspanne 2 leistung 1 - SET rAumTEmP 18°c Stop 16:30 Funktionsweise Ofen DEUTSCH...
-
Seite 23: Einstellung
einstellung • datum-uhrzeit • sprache Siehe Kapitel: einStellung erSte Zündung • grad DISPlAY dieses menü erlaubt, die lichtstärke des displays zu regulieren. die möglichen Werte gehen von OFF, 1 bis 20. Wenn OFF eingestellt wird, liegt die maximale intensität der hinterbeleuchtung des displays vor und schaltet sich nach einer Verzögerung von 60 Sekunden aus. die hinterbeleuchtung schaltet sich mit dem druck einer Taste oder im Falle, dass der Ofen sich im Alarmzustand befindet erneut ein. -
Seite 24: Zusatzthermostat
zusatzthermostat anm. : die installation muss Von einem autorisierten techniker ausgeführt werden Es besteht die möglichkeit, die Temperatur einer Örtlichkeit zu messen, die an den raum angrenzt, in dem der Ofen aufgestellt ist. dafür genügt es, ein Thermostat entsprechend den nachfolgend aufgeführten Anweisungen anzuschließen (es wird empfohlen, das optionale mechanische Thermostat auf einer höhe von 1,50 m vom Boden zu positionieren). -
Seite 25: Reset
RESET hiermit können alle vom Benutzer einstellbaren Werte auf Werkseinstellung zurückgebracht werden. BEdiENuNgSVErFAhrEN Š die Taste 6 drücken. Š die Taste 3 bis EINSTEllUNG drücken und mit der Taste 6 bestätigen. Š Fortfahren, indem die Taste 3 bis RESET gedrückt und mit der Taste 6 bestätigt wird. Š... -
Seite 26: Reinigung Und Wartung
Sie ihren Verkäufer; Wo Sich daS nächSte kundendienStzentrum befindet, oder konSultieren Sie die WebSeite: WWW.lanordica-eXtraflame.com Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š SicherStellen, daSS der Stecker deS VerSorgungSkabelS herauSgezogen iSt, da der generator für die zündung programmiert Sein könnte. - Seite 27 eXteRnes glas: (Runde eXteRne tüRe) Š das externe glas (runde türe) erst reinigen, wenn es abgekühlt ist! BRennschale und BRennkammeR: Š Die Rückstände in der Brennschale absaugen Š Die Brennschale herausnehmen; Š Die Asche der Aufnahme der Brennschale, des Rohrs des Zündelements und der Brennkammer absaugen.
-
Seite 28: Ordentliche, Von Gelernten Technikern Ausgeführte Wartung
"t"-förmiger anSchluSS/ rauchgaSkanal fragen Sie ihren Verkäufer; Wo Sich daS nächSte kundendienStzentrum befindet, oder konSultieren Sie die WebSeite: WWW.lanordica-eXtraflame.com ORdentliche, VOn geleRnten technikeRn ausgefühRte WaRtung die ordentliche Wartung muss mindestens einmal im jahr ausgeführt werden. Der Generator benötigt durch die Verwendung von Pellets als Brennstoff einen jährlichen Wartungseingriff, der von einem zugelassenen techniker unter ausschließlicher Verwendung von Original-ersatzteilen ausgeführt werden muss. - Seite 29 Sie ihren Verkäufer; Wo Sich daS nächSte kundendienStzentrum befindet, oder konSultieren Sie die WebSeite: WWW.lanordica-eXtraflame.com DIE BILDER SIND ZUR ILLUSTRATION. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pellet-Behälter, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
-
Seite 30: Anzeigen
Anzeigen DisplAy grunD Generator abgeschaltet sTArT Die Startphase ist im Gang pelleT lADen Die kontinuierliche Pelletzufuhr während der Zündung ist im Gang zuenDung Die Zündungsphase ist im Gang VOrbereiTung Die Vorbereitungsphase ist im Gang beTrieb Die normale Betriebsphase ist im Gang MODulATiOn Der Wärmeerzeuger läuft auf Mindestbetrieb enDreinigung... -
Seite 31: Garantiebedingungen
GARANTIEBEDINGUNGEN Für alle Produkte gewährleistet die Firma EXTRAFLAME S.p.A. innerhalb der Europäischen Gemeinschaft eine Garantie von 24 Monaten ab Kaufdatum. Das Kaufdatum muss durch ein steuerrechtlich gültiges Dokument des Verkäufers (Quittung, Rechnung oder Transportschein) belegt werden, aus dem das gekaufte Produkt, das Kaufdatum und die Lieferung ersichtlich sind. -
Seite 32: Beseitigung
Wird das Produkt in einer der von der Firma EXTRAFLAME S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten. - Seite 33 DEUTSCH...
- Seite 34 DEUTSCH...
- Seite 35 DEUTSCH...
- Seite 36 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production NEHMEN SIE, UM IHR NÄCHSTLIEGENDES KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM...
