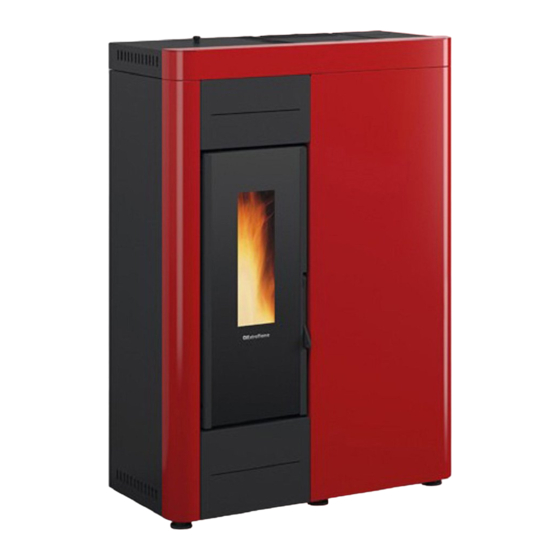

Extraflame VIRNA IDRO Bedienungsanleitung
Verwandte Anleitungen für Extraflame VIRNA IDRO
Inhaltszusammenfassung für Extraflame VIRNA IDRO
- Seite 1 BEDiEnungsanlEitung WassErführEnDE PEllEtofEn VIRNA IDRO MADE ITALY design & production 004276851 - ReV.005...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
HYDraULiKanLaGE ...................................... 11 INSTAllATION UND SICHERHEITSVORRICHTUNGEN ................................11 VOrriCHTUnG GEGEn KOnDEnSaTBiLDUnG (VErPFLiCHTEnD) ......................12 DETaiLS Virna iDrO ..................................... 13 EiGEnSCHaFTEn ......................................14 PrüFUnGEn UnD UmSiCHTEn Für DiE ErSTE ZünDUnG ........................14 DER MOTOR FÜR DAS lADEN DER PEllETS FUNkTIONIERT NICHT: ..........................14 kOlBENTHERMOSTATE - RÜCkSTEllUNGEN ....................................14... - Seite 4 ATTENZIONE TASSATIVO PrImA dI mOVImENTArE lA STufA TOglIErE Il rIVESTImENTO INdIcATO PEr EVITArE dANNI. WArNINg BEfOrE hANdlINg ThE STOVE, ThE cOVErINg INdIcATEd muST BE rEmOVEd TO AVOId dAmAgE. ATTENTION ImPÉrATIf AVANT dE dÉPlAcEr lE POêlE, rETIrEr lE rEVêTEmENT INdIquÉ POur ÉVITEr TOuT dOmmAgE. AchTuNg PflIchT BEVOr dEr OfEN BEWEgT WIrd, muSS dIE ANgEZEIgTE VErklEIduNg ENTfErNT WErdEN, um SchädEN Zu VErmEIdEN.
-
Seite 5: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Seite 6 KENNTNIS BENUTZT WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN.
-
Seite 7: Fachgerechte Wartung
KöNNTEN SICHER-HEITSEINRICHTUNGEN GREIFEN, DIE DEN WÄRMERZEUGER ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN-FEGERMEISTER. VERHINDERN SIE, WENN MöGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE... -
Seite 8: Installation
InstallatIon allGeMeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 9: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 10: Hermetische Installation
HermetiscHe installation Virna Idro ist ein vollkommen, bezüglich der Installationsumgebung, dichtes Produkt; dies bedeutet, dass es ideal für Passivhäuser ist, da es die im Inneren der Wohnungen vorhandene Luft nicht entnimmt. VerBrennungsluft Um die Dichtheit des Ofens zu gewährleisten, muss der Verbindungsschlauch der Verbrennungsluft (Verbrennung) direkt an den Außenbereich unter Verwendung von geeigneten Schläuchen und dichten Anschlüssen verbunden werden. -
Seite 11: Hydraulikanlage
HYDRAULIKANLAGE In diesem Kapitel sind einige Begriffe beschrieben, die der italienischen Norm UNI 10412-2 (2009) entnommen sind. Wie zuvor beschrieben, sind bei der Installation sämtliche Gesetze und Vorschriften zu berücksichtigen, die auf Landes-, Regional-, Provinz- und Gemeindeebene in dem Land gelten, in dem das Gerät installiert wird. Während der Installation des Generators ist es PFLICHT, an der Anlage ein Manometer zur Anzeige des Wasserdrucks anzubringen. -
Seite 12: Vorrichtung Gegen Kondensatbildung (Verpflichtend)
VORSCHRIFTSGEMÄSSE ABSTÄNDE DER SICHERHEITSVORRICHTUNGEN Die Sicherheitstemperaturfühler müssen direkt am Gerät oder im Abstand von nicht mehr als 30 cm vom Vorlaufanschluss angeordnet sein. Sollten die Wärmeerzeuger nicht mit allen Vorrichtungen versehen sein, können die fehlenden an der Vorlaufleitung des Erzeugers in einem Abstand von höchstens 1 m vom Gerät installiert werden. -
Seite 13: Details Virna Idro
Schaber Wärmetauscher Display Externer Türgriff Pellet-Tank Druckverschluss Oberer Rauchauslass Hinterer Rauchauslass Seitlicher Rauchauslass Hinterer Einlass Verbrennungsluft On/Off Versorgung 230V Sicherung Seitlicher Einlass Verbrennungsluft HydrauliscHe installation Sicherheitsauslass 3 bar Kessel-Vorlauf/Ausgang Kessel-Rücklauf/Eingang DEUTSCH... -
Seite 14: Eigenschaften
eigenscHaften Wassergehalt Wärmetauscher (l) des Heizgeräts Volumen des im Thermoprodukt integrierten Ausdehnungsgefäßes (l) Sicherheitsventil 3 bar, im Heizgerät integriert Mindest- und Höchstdruckwächter, im Heizgerät integriert Umwälzpumpe, im Heizgerät integriert Max. Förderhöhe Umwälzpumpe (m) In AbhängIgKeIT voM WASSeRgehAlT DeR AnlAge MuSS evenTuell eIn zuSäTzlIcheS AuSDehnungSgeFäSS InSTAllIeRT WeRDen. Die nebenstehende Grafik erläutert das Verhalten der in unseren Heizgeräten eingesetzten Umwälzpumpe bei den einstellbaren Drehzahlen. -
Seite 15: Aufstellung Des Ofens
aufstellung des ofens Für den einwandfreien Betrieb des Produkts sollte es mit Hilfe einer Wasserwaage vollkommen waagerecht ausgerichtet werden. anmerkungen für einen korrekten BetrieB Deckel des Pellet-Behälters Für eine korrekte Funktionsweise des Ofens ist es notwendig, die folgenden Anweisungen zu beachten. Während des Betriebs des Ofens müssen der Deckel des Pellet- Behälters und die Türe immer geschlossen bleiben. -
Seite 16: Pellets Und Pelletzufuhr
PELLETS UND PELLETZUFUHR Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: das Lignin. -
Seite 17: Bedienfeld
Bedienfeld TASTE ANzEigE dEr vErSchiEdENEN zUgriFF ON/OFF TExTNAchrichTEN AUF dAS MENÜ rEgULiErUNg EiNSTELLUNg dEr BETriEBSLEiSTUNg TEMPErATUr legende display-ikonen gibt den Empfang des Funksignals an gibt die Modulation des Ofens an Ausgeschaltet: keine Funkverbindung Eingeschaltet: der Ofen arbeitet mit der eingestellten Leistung Eingeschaltet: Funkverbindung vorhanden Blinkend: die Leistung, mit der der Ofen arbeitet, weicht von der... -
Seite 18: Allgemeines Menü
allgemeines menü Taste zurück - Ausgang Parameter: folgender (2) ; vorhergehender (3) Änderung der daten der Einstellung: Erhöhen (4); senken (5) Bestätigung - zugang zum Menü EASY SETUP CHRONO FREIGABEN PRG1 PRG2 EINSTEllUNGEN DATUM-UHRZEIT PRG3 SPRACHE PRG4 DISPlAY STANDBY ERSTE lADUNG ENTlÜFTEN GRAD RESET... -
Seite 19: Die Fernbedienung
die fernBedienung Über die Fernbedienung hat man die Möglichkeit, alles, das normalerweise mit dem Lcd-display ausgeführt werden kann, zu regulieren. in der nachstehenden Tabelle im detail die verschiedenen Funktionen: on / off Schaltet mit anhaltendem druck den Ofen ein oder aus. leistungserhöhung Erhöht die Betriebsleistung leistungsverminderung... -
Seite 20: Einstellungen Für Die Erste Zündung
einstellungen für die erste Zündung Nach Anschluss des Stromversorgungskabels an der Rückseite des Ofens den Schalter, der sich ebenfalls an der Rückseite befindet, auf die Position (I) stellen. Der Schalter an der Rückseite des Ofens dient dazu, die Elektronik desselben mit Strom zu versorgen. Der Ofen bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmseite mit der Meldung OFF. -
Seite 21: Funktionsweise Und Logik
funktionsweise und logik Zündung drücken Sie nach der Prüfung der oben aufgelisteten Punkte die Taste 1 für drei Sekunden, um den Ofen zu zünden. Für die Phase der zündung stehen 15 Minuten zur verfügung, nach erfolgter zündung und Erreichen der Steuertemperatur, unterbricht der Ofen die Phase der zündung und geht auf ANLAUF über. vorBereiten in der Phase der vorbereitung stabilisiert der Ofen den verbrennungsprozess und erhöht nach und nach die verbrennungsleistung. -
Seite 22: Zusatzthermostat
ZusatZthermostat anm. : die installation muss von einem autorisierten teChniker ausgeführt werden. Es besteht die Möglichkeit, die Temperatur einer Örtlichkeit zu messen, die an den raum angrenzt, in dem der Ofen aufgestellt ist. dafür genügt es, ein Thermostat entsprechend den nachfolgend aufgeführten Anweisungen anzuschließen (es wird empfohlen, das optionale mechanische Thermostat auf einer höhe von 1,50 m vom Boden zu positionieren). -
Seite 23: Easy Setup
easy setup das volumetrische gewicht des Pellets ist das verhältnis zwischen dem gewicht und dem volumen des Pellets. dieses verhältnis kann sich bei gleichbleibender Qualität des Pellets ändern. Unter verwendung der Funktion EASY SETUP hat man die Möglichkeit, die Eichung des volumetrischen gewichts durch Erhöhung oder verringerung der voreingestellten Werte zu ändern. -
Seite 24: Freigabe/ Deaktivierung Von Chrono
freigaBe/ deaktivierung von Chrono BEdiENUNgSvErFAhrEN Š die Taste 6 drücken. Š die Taste 3 bis CHRONO drücken und mit der Taste 6 bestätigen. Š Mit der Taste 6 FREIGABE bestätigen. Š die Tasten 4 -5 verwenden, um freizugeben (ON) oder zu deaktivieren OFF) Š... - Seite 25 BEISPIEl CHRONO ÜBERlAPPENDE UHRZEITEN/ZEITSPANNEN zeitspanne 02:00 08:00 16:30 23:00 Set Leistung 02:00 08:00 16:30 23:00 Set Temperatur 72° 68° 02:00 08:00 16:30 23:00 Start 02:00 zeitspanne 1 Leistung 3 - Set Temp 72°c Stop 23:00 Start 08:00 zeitspanne 2 Leistung 1 - Set Temp 68°c Stop 16:30 Funktionsweise Ofen DEUTSCH...
-
Seite 26: Einstellungen
einstellungen • datum-uhrZeit • spraChe Siehe Kapitel: einStellungen erSte Zündung • set grad DISPlAY dieses Menü erlaubt, die Lichtstärke des displays zu regulieren. die möglichen Werte gehen von OFF, 1 bis 20. Wenn OFF eingestellt wird, liegt die maximale intensität der hinterbeleuchtung des displays vor und schaltet sich nach einer verzögerung von 60 Sekunden aus. die hinterbeleuchtung schaltet sich mit dem druck einer Taste oder im Falle, dass der Ofen sich im Alarmzustand befindet erneut ein. -
Seite 27: Entlüften
ENTlÜFTEN diese Funktion erlaubt, die gegebenenfalls im Ofen vorhandene Luft abzulassen. Mit der Aktivierung der Funktion wird die Umwälzpumpe abwechselnd mit Phasen von 30 Sekunden Betrieb und 30" Stillstand für 15 Minuten versorgt. Bei kaltem Ofen und in Status "OFF" die Funktion ENTlÜFTEN aktivieren und mit der Taste 6 bestätigen. -
Seite 28: Reinigung Und Wartung
UM ZU WISSEN, WO SICH DAS AM NÄCHSTEN GELEGENE KUNDENZENTRUM BEFINDET, KONTAKTIEREN SIE IHREN HÄNDLER ODER BESUCHEN SIE DIE SEITE WWW.LANORDICA-EXTRAFLAME.COM Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š Sicherstellen, dass der Stecker des Versorgungskabels herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. - Seite 29 täglich BRennschale und BRennkammeR: Š Die Einheit Pellet-Rutsche vollkommen entfernen und dabei von eventuellen Rückständen Asche darunter befindlichen Brennschale entleeren. Š Die Brennschale entfernen und dabei von eventuellen Rückständen von Asche im darunter befindlichen Aschekasten entleeren. Š Die Asche der Brennkammer und das Rohr der Zündkerze absaugen.
- Seite 30 alle 30 tage Reinigung des deflektoRs deR BRennkammeR Den Deflektor entfernen und die im unteren Teil des Deflektors abgelagerte Asche beseitigen. DEUTSCH...
-
Seite 31: Detail Brennschale
die dichtungen des Pellet-BehälteRs, deR BRennschale, deR feueRtüRe geWähRleisten die koRRekte funktionsWeise des ofens. es ist notWendig, dass diese Regelmässig Vom BenutzeR kontRollieRt WeRden. im fall Von VeRschleiss odeR Beschädigung ist es notWendig, sie umgehend zu eRsetzen. diese aRBeiten sind Von einem zugelassenen technikeR auszufühRen. eine sauBeRe BRennschale gaRantieRt eine koRRekte funktionsWeise! die BRennschale und dessen öffnungen müssen immeR fRei Von Rückständen deR VeRBRennung sein, damit eine oPtimale... -
Seite 32: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
ES WIRD EMPFOHLEN, DEN WÄRMEERZEUGER NICHT VOM STROMNETZ ZU TRENNEN, UM DER UMWÄLZPUMPE ZU ERLAUBEN, DIE NORMALEN ANTIBLOCK-ZYKLEN AUSZUFÜHREN. Die ordentliche Wartung muss mindestens einmal im Jahr ausgeführt werden. NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DEUTSCH... -
Seite 33: Ordentliche Wartung
oRdentliche WaRtung DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pellet-Behälter, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer & Wärmetauscher (Komplettreinigung) einschließlich Reinigung des Rohrs der Zündkerze Behälter (vollkommene Entleerung und Reinigung) und Prüfung der Dichtung. - Seite 34 oRdentliche WaRtung DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pellet-Behälter, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer & Wärmetauscher (Komplettreinigung) einschließlich Reinigung des Rohrs der Zündkerze Behälter (vollkommene Entleerung und Reinigung) und Prüfung der Dichtung.
-
Seite 35: Anzeigen
Kundendienst verständigen Das Laden der Pellets kontrollieren (siehe “EASY SETUP”), bei Fortbestehen zugelassenen rAuCh heiss Rauchgastemperatur sehr hoch Techniker verständigen. NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM DEUTSCH... - Seite 36 Ausgangsschnittstelle IPWM beschädigt, in Kurzschluss Al. pWM sTeuerung Kundendienst verständigen oder nicht verbunden * im Falle von Erweiterungskarte der Anlage. NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM DEUTSCH...
-
Seite 37: Garantiebedingungen
Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. Die Firma Extraflame S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können. - Seite 38 Wird das Produkt in einer der von der Firma Extraflame S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten.
-
Seite 39: Beseitigung
Beseitigung InformatIonen für dIe entsorgung von elektrIschen und elektronIschen altgeräten, dIe BatterIen und akkus enthalten Dieses Symbol auf dem Produkt, auf den Batterien, auf den Akkus, auf deren Verpackung oder in deren Unterlagen weist darauf hin, dass das Produkt und die Batterien oder Akkus am Ende ihrer Lebensdauer nicht zusammen mit dem normalen Hausmüll gesammelt, verwertet oder entsorgt werden dürfen. - Seite 40 Extraflame S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production NEHMEN SIE, UM IHR NÄCHSTLIEGENDES KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM...
