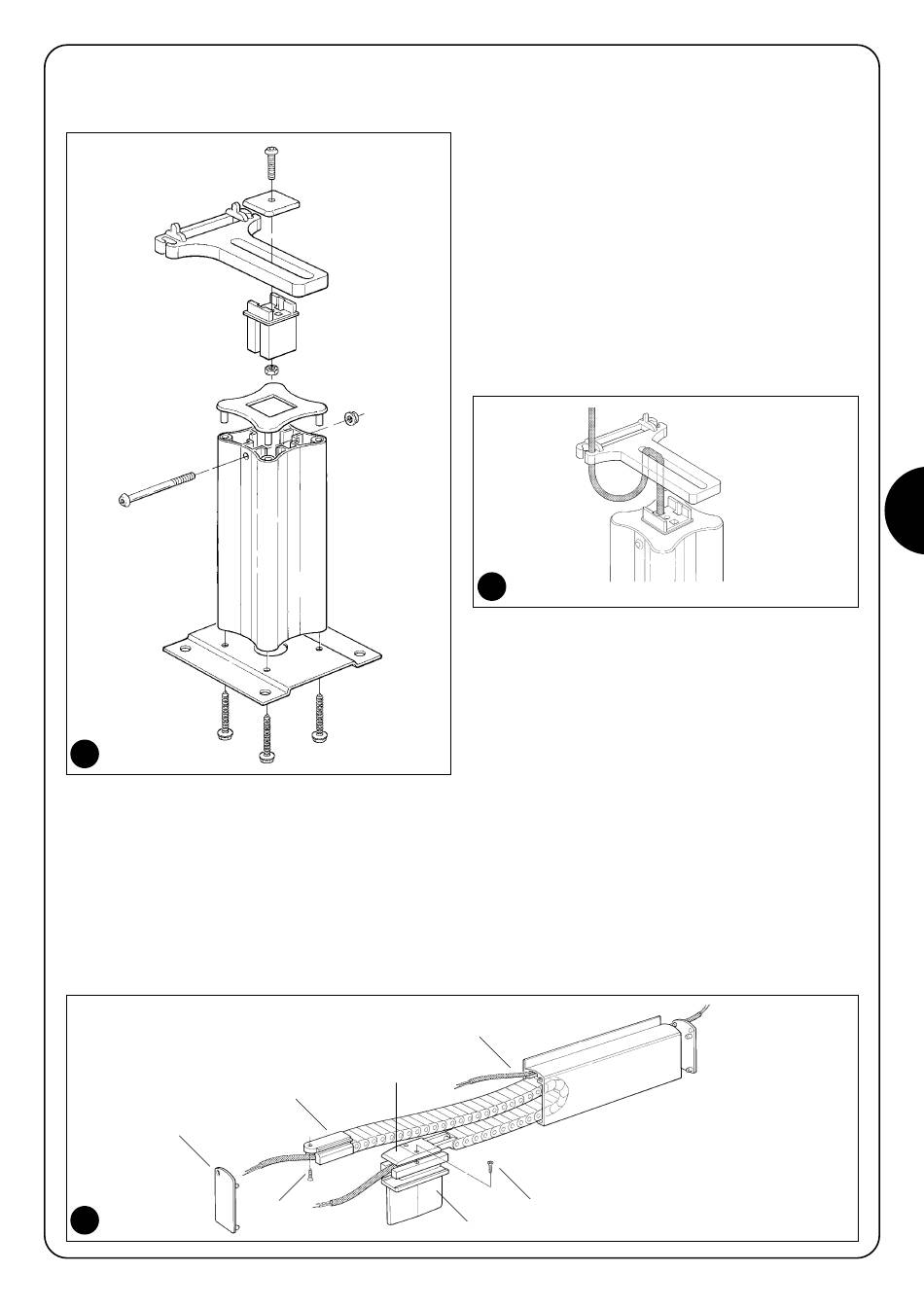

6. Ensamble la columna como se muestra en la figura 7. Si se ha
montado la guía a una altura inferior a 445 mm, hay que acortar
la columna, cortándola del lado inferior.
7
7. Arme la cadena portacable uniendo los eslabones de los tramos
preensamblados hasta alcanzar la longitud exacta de la guía de
aluminio.
8. Coloque la cadena portacable sobre un plano con el lado de las
aberturas hacia arriba y, ayudándose con una sonda, introduzca
el cable suministrado. Deje en los extremos un trozo de cable sufi-
ciente para hacer las conexiones eléctricas.
9. Introduzca la cadena portacable en el interior de la guía de alumi-
nio, tal como se muestra en la figura 8.
G
8
C
A
B
10. Enganche la parte terminal "A" en el tramo superior de la cade-
na portacable; luego, introdúzcala en el alojamiento de la guía y
bloquéela con el tornillo "B".
11. Ensamble el carro de corredera uniendo las dos partes "C" y "D"
con los tornillos "E".
12. Introduzca el carro de corredera ensamblado en la guía y con-
trole que se deslice sin problemas a todo lo largo de la guía. ¡No
hay que lubricar por ningún motivo el carro de corredera!
13. Si se utilizara una segunda banda sensible de seguridad en el
lado opuesto de la hoja, utilice el taladro "F" para pasar el cable
eléctrico y luego taladre las tapas de cierre en el punto "G".
14. Introduzca el cable en la columna tal como se muestra en la figu-
ra 9; luego, introduzca el extremo de la columna en el carro de
corredera de la guía.
9
15. Regule el extremo de la columna de forma que no se flexione
durante la carrera de la hoja; luego apriete con fuerza todos los
tornillos.
16. Fije la columna al piso en el punto previsto con tornillos y tacos.
17. Pruebe a deslizar la hoja a todo lo largo y controle que no haya
puntos donde la columna sufra esfuerzos laterales o transversa-
les diferentes de aquellos que necesita para hacer deslizar el
carro de corredera.
18. Conecte un lado del cable eléctrico a la banda sensible y el otro
lado del cable a la unidad de detección de la banda.
F
E
D
E
