4.2.4

Bedeutung der LED beim Terminal Module TM150

Tabelle 4- 5 Beschreibung der LED des TM150
LED
Farbe
READY
-
Grün
Orange
Rot
Grün / Rot
Grün / Orange
oder
Rot / Orange
4.3

Anschlussbeispiele

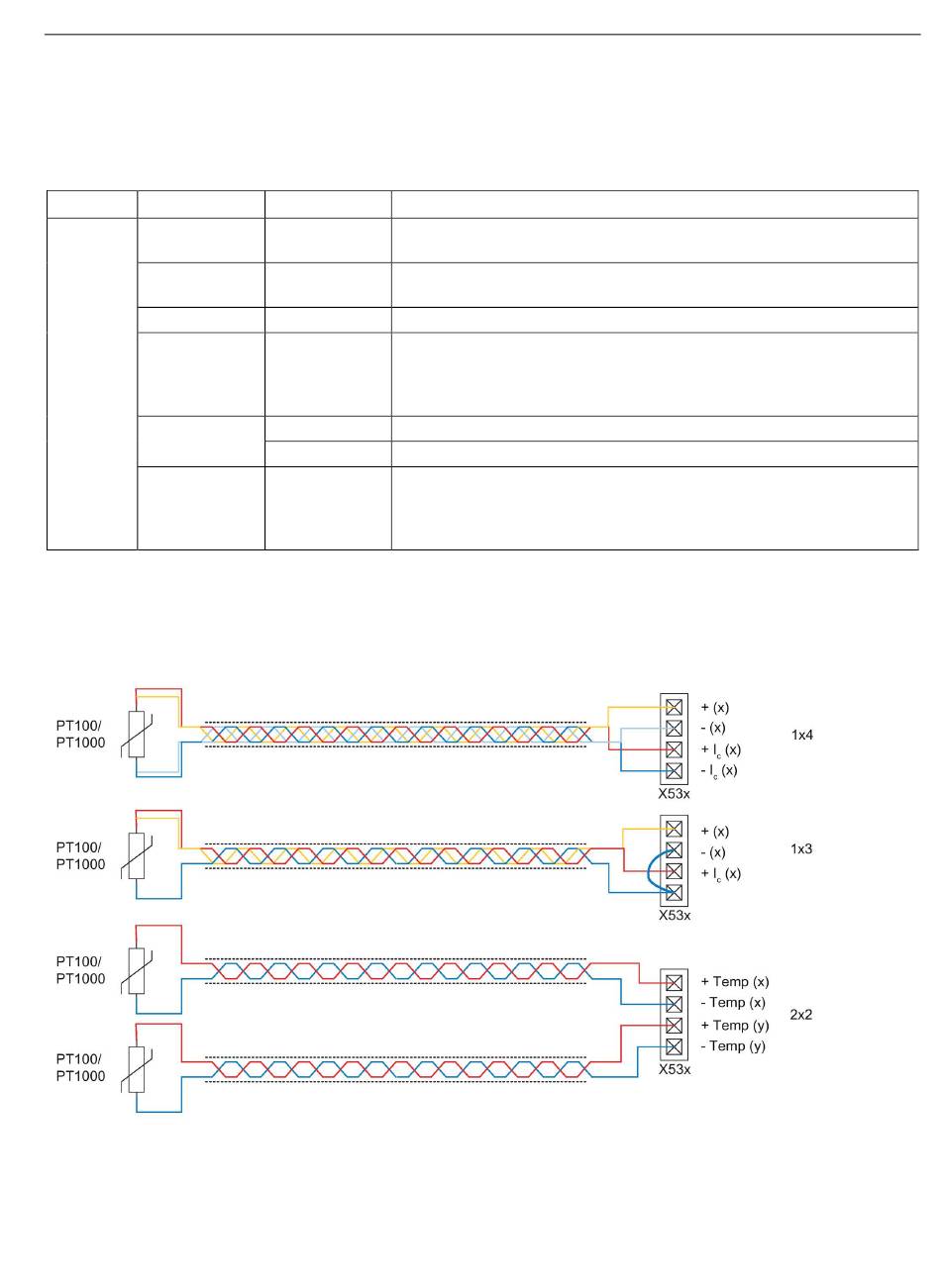

Bild 4-2
Anschluss von PT100/PT1000 mit 2x2-, 3- und 4-Leitern an den Temperatursensoreingängen X53x des
Terminal Module TM150
Terminal Module 150 (TM150)
Betriebsanleitung, 11/2017, A5E03758734A
Zustand
Aus
Elektronikstromversorgung fehlt oder ist außerhalb des zulässigen Tole-
ranzbereichs.
Dauerlicht
Die Komponente ist betriebsbereit und zyklische DRIVE-CLiQ-
Kommunikation findet statt.
Dauerlicht
Die DRIVE-CLiQ-Kommunikation wird aufgebaut.
Dauerlicht
Es liegt mindestens eine Störung von dieser Komponente an.
Anmerkung:
Die LED wird unabhängig vom Umprojektieren der entsprechenden Mel-
dungen angesteuert.
Blinklicht 0,5 Hz Firmware-Download wird durchgeführt.
Blinklicht 2 Hz
Firmware-Download ist abgeschlossen. Warten auf POWER ON.
Blinklicht 2 Hz
Erkennung der Komponente über LED ist aktiviert (p0154).
Anmerkung:
Die beiden Möglichkeiten hängen vom Zustand der LED beim Aktivieren
über p0154 = 1 ab.
Elektrische Installation
4.3 Anschlussbeispiele
Beschreibung
21
