urmet 1717/12H Bedienungsanleitung

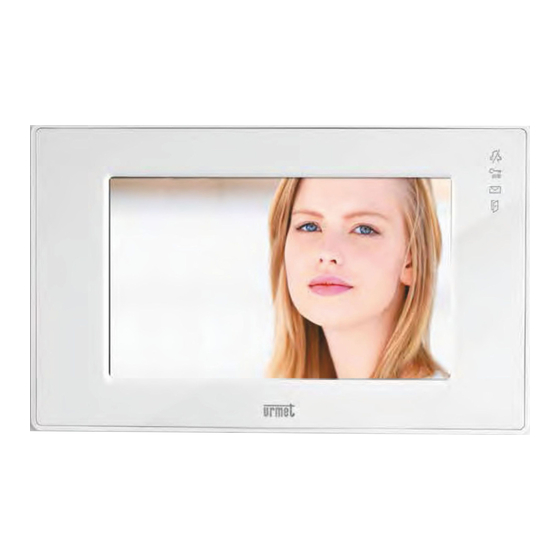

Monitor 7'' modo 2voice ha
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 65

Quicklinks

Diese Anleitung herunterladen
Mod.
1717
DS 1717-008
LBT 8824
MONITOR 7'' MODO 2VOICE HA
7'' MODO 2VOICE HA MONITOR
MONITEUR 7'' MODO 2VOICE HA
MONITOR 7'' MODO 2VOICE HA
7''-MONITOR MODO 2VOICE HA
Sch./Ref. 1717/12H
HOME AUTOMATION: IMPOSTAZIONE PARAMETRI E FUNZIONAMENTO
HOME AUTOMATION: PARAMETER SETUP AND OPERATION
DOMOTIQUE: PROGRAMMATION DES PARAMETRES ET FONCTIONNEMENT
HOME AUTOMATION: CONFIGURACIÓN DE PARÁMETROS Y FUNCIONAMIENTO
HEIMAUTOMATION: PARAMETEREINSTELLUNG UND FUNKTIONSWEISE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für urmet 1717/12H

Inhaltszusammenfassung für urmet 1717/12H

  • Seite 1 7'' MODO 2VOICE HA MONITOR MONITEUR 7'' MODO 2VOICE HA MONITOR 7'' MODO 2VOICE HA 7''-MONITOR MODO 2VOICE HA Sch./Ref. 1717/12H HOME AUTOMATION: IMPOSTAZIONE PARAMETRI E FUNZIONAMENTO HOME AUTOMATION: PARAMETER SETUP AND OPERATION DOMOTIQUE: PROGRAMMATION DES PARAMETRES ET FONCTIONNEMENT HOME AUTOMATION: CONFIGURACIÓN DE PARÁMETROS Y FUNCIONAMIENTO...

  • Seite 48: Schemas De Raccordement

    SCHEMAS DE RACCORDEMENT 3.1 RACCORDEMENT DU MONITEUR MODO A L’INSTALLATION IPERBUS SD105-0080A Jaune Grise Rouge Noire LINE Bus 2Voice LINE Module Touche d’appel à l’étage alimentation IPerBus IPerBus 230 V~ 3.2 RACCORDEMENT DU MONITEUR MODO AU COMPTEUR D’ENERGIE A IMPULSIONS SD105-0083 DS1717-008...
  • Seite 65 DEUTSCH INHALTSVERZEICHNIS 1. PARAMETEREINSTELLUNG DER HEIMAUTOMATION UND ENERGIEVERBRAUCH ......66 1.1 Aktivierung für den Einsatz von MODO mit Heimautomationsbus (IPerBus) ........67 1.2 Vergabe von Namen an die Szenarien....................67 1.3 Einstellung des Alarmversands an die Zentrale ................68 1.4 Einstellung der Verbrauchsanzeige ....................69 1.5 Datums- und Uhrzeiteinstellung ......................

  • Seite 66: Parametereinstellung Der Heimautomation Und Energieverbrauch

    PARAMETEREINSTELLUNG DER HEIMAUTOMATION UND ENERGIEVERBRAUCH Für den Zugriff auf das allgemeine Menü aller Einstellungen der Videoanlage (Menü Einstellungen) muss das Symbol aus dem Hauptmenü gewählt werden. RESET • Um in das Menü der Heimautomationseinstellungen und des Energieverbrauchs zu gelangen, das Symbol auswählen.

  • Seite 67: Aktivierung Für Den Einsatz Von Modo Mit Heimautomationsbus (Iperbus)

    1.1 AKTIVIERUNG FÜR DEN EINSATZ VON MODO MIT HEIMAUTOMATIONSBUS (IPERBUS) • Über das Symbol erhält man Zugang auf das Menü, von dem aus der Heimautomationsbus IPerBus aktiviert und deaktiviert werden kann. In der nachfolgenden Ansicht ist dargestellt, wie das Display erscheint, wenn der Bus durch Auswahl des Symbols ON aktiviert wurde.

  • Seite 68: Einstellung Des Alarmversands An Die Zentrale

    Die Liste der Szenarien kann durch Berühren des Displays auf den Symbolen durchlaufen werden. RELAX SCENARIO 2 ASSENZA < > < > MODO kann bis zu 8 verschiedene Szenarien verwalten. Wird das Symbol • des Szenariums ausgewählt, an das ein Name vergeben werden soll, erscheint eine Ansicht mit Tastatur: Geben Sie einen Namen mit maximal 16 Zeichen ein und bestätigen Sie mit .

  • Seite 69: Einstellung Der Verbrauchsanzeige

    • Die IPerBus-Alarme sind entsprechend der nachstehenden Tabelle mit Symbolen assoziiert: Symbol MODO Name in IPerSet Symbol MODO Name in IPerSet Allgemeiner Alarm Brandalarm Einbruchalarm Gasalarm Alarm Tür geöffnet Wasseralarm Alarmtabelle 1.4 EINSTELLUNG DER VERBRAUCHSANZEIGE Aus dem Menü Einstellungen muss, indem erst und dann ausgewählt wird, eingegeben werden, ob der Verbrauch unter Verwendung eines Impulsstromzählers gemessen wird, der an IPerBus...
  • Seite 70 Grenzwert LIMIT Momentanleistung, nach dessen Überschreiten LOCAL eine Meldung erfolgen soll (Werte von OFF bis 10 kW in Schritten von 0,1 kW ). Die Auswahl LIMIT i kW – von OFF bedeutet, dass der Alarm nicht aktiv LIMIT m kWh –...

  • Seite 71: Datums- Und Uhrzeiteinstellung

    1.5 DATUMS- UND UHRZEITEINSTELLUNG MODO ist mit einer internen Uhr mit Datum und Uhrzeit ausgestattet, die im Fall des Anschlusses an IPerBus oder an einen lokalen Impulszähler unerlässlich ist. Fällt die Stromversorgung zum Monitor MODO aus, werden Datum und Uhrzeit ca. zehn Tage lang gespeichert. Bei längerem Ausbleiben der Stromversorgung die korrekte Anzeige der Uhr überprüfen und wenn erforderlich neu einstellen.

  • Seite 72: Funktionsweise Der Heimautomation Und Energieverbrauch

    FUNKTIONSWEISE DER HEIMAUTOMATION UND ENERGIEVERBRAUCH 2.1 AKTIVIERUNG DER ÜBER IPERSET KONFIGURIERTEN SZENARIEN Über das Symbol in der Homepage wird bei auf ON gestelltem BUS das folgende Menü eingeblendet: Über das Symbol gelangt man zur Liste der Szenarien (maximal 8). Die Szenarien, an die ein Name vergeben wurde, können aktiviert werden.

  • Seite 73: Interaktionen Von Alarmen Auf Iperbus Und Sprechanlagenfunktionen

    ALARM X (oder • Der Videoalarm kann auf MODO (*) gelöscht werden, indem das Display auf dem Symbol X oder berührt wird. Das Berühren eines der beiden Symbole stoppt die akustische Meldung und der Bildschirm schaltet sich aus. • Nach einer Minute stoppt das BEEP-BEEP und das Display schaltet sich aus, doch die LED bleibt eingeschaltet, um einen ungelösten Alarm anzuzeigen.

  • Seite 74: Priorität Mit Der Mehrere Gespeicherte Alarme Angezeigt Werden

    BEEP) • Geht, während eine Alarmansicht eingeblendet wird (d. h. während auch BEEP-BEEP zu hören ist), ein Anruf ein, kann der Anruf angenommen werden. In diesem Fall wird der Alarm nicht wiederholt, sondern direkt gespeichert (LED 2.4 PRIORITÄT MIT DER MEHRERE GESPEICHERTE ALARME ANGEZEIGT WERDEN Sollten verschiedene IPerBus-Alarme auftreten und nicht nach und nach gelöscht werden (z.

  • Seite 75: Anzeige Der Vom Lokalen Impulszähler Erfassten Verbrauchswerte (An Die Cp-Klemmen Angeschlossen)

    Der Anwender wählt den Impulszähler, den er einblenden möchte, indem er das entsprechende Symbol auswählt (beispielsweise für den ersten Impulszähler). In einer späteren Produktversion wird auch der monatliche Gesamtverbrauch zur Verfügung stehen. Momentan ist dieser Wert immer Null. 1.2 kW 0 kWh Sollte für einen oder mehrere an IPerBus angeschlossene Impulszähler ein Momentanleistungswert von 9.9 kW angezeigt werden, die korrekte Funktionsweise des Zählers und/oder die Korrektheit...
  • Seite 76 In der Ansicht wird, beginnend von rechts, der Verbrauch des aktuellen Tages (heute) in rot angezeigt, mit -1 der Vortag (gestern) und so weiter bis zum sechsten Tag vor dem aktuellen Tag. Sollte für den lokal angeschlossene Impulszähler ein Momentanleistungswert von 9.9 kW angezeigt werden, die korrekte Funktionsweise des Zählers und/oder die Korrektheit der Verkabelungen überprüfen.

  • Seite 77: Warnung Beim Überschreiten Des Momentanleistungsgrenzwerts

    Wurde das Datum nicht eingegeben, d. h., wenn das aktuelle Datum der 01.01.2001 ist (Standarddatum), zeigt MODO, wenn man versucht in das Menü der Anzeige der vom lokalen Impulszähler gemessenen Verbrauchswerte zu gelangen, die folgende Warnansicht an und gestattet den Zugriff auf die Seiten der Anzeige nicht 2.7 WARNUNG BEIM ÜBERSCHREITEN DES MOMENTANLEISTUNGSGRENZWERTS Die Angaben im Anschluss gelten sowohl für den ersten an IPerBus angeschlossenen Impulszähler als auch...
  • Seite 78 1.2 kW 0 kWh 1.2 kW • Die LED schaltet sich aus, um anzuzeigen, dass der Alarm gelöscht wurde. Nach einer Minute stoppt das BEEP-BEEP und das Display schaltet sich aus, doch die LED bleibt eingeschaltet, um einen ungelösten Alarm anzuzeigen. Die LED bleibt so lange eingeschaltet, bis der ungelöste Alarm gelöscht wird.

  • Seite 79: Interaktionen Des Alarms Der Leistungsgrenzwertüberschreitung Und Sprechanlagenfunktionen

    2.8 INTERAKTIONEN DES ALARMS DER LEISTUNGSGRENZWERTÜBERSCHREITUNG UND SPRECHANLAGENFUNKTIONEN Sowohl für den vom ersten an IPerBus angeschlossenen Impulszähler als auch für den vom lokalen Impulszähler erfassten Alarm gilt Folgende: Tritt ein Alarm während eines Gesprächs auf, so wird dieses unterbrochen und die entsprechende Alarmansicht wird eingeblendet.

  • Seite 80: Anschlusspläne

    Modul IPerBus IPerBus 230 V~ 3.2 ANSCHLUSS DES MONITORS MODO AN DEN IMPULSSTROMZÄHLER SD105-0083 DS 1717-008 LBT 8824 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com...
