Mod.
1722
DS 1722-099
LBT 20217

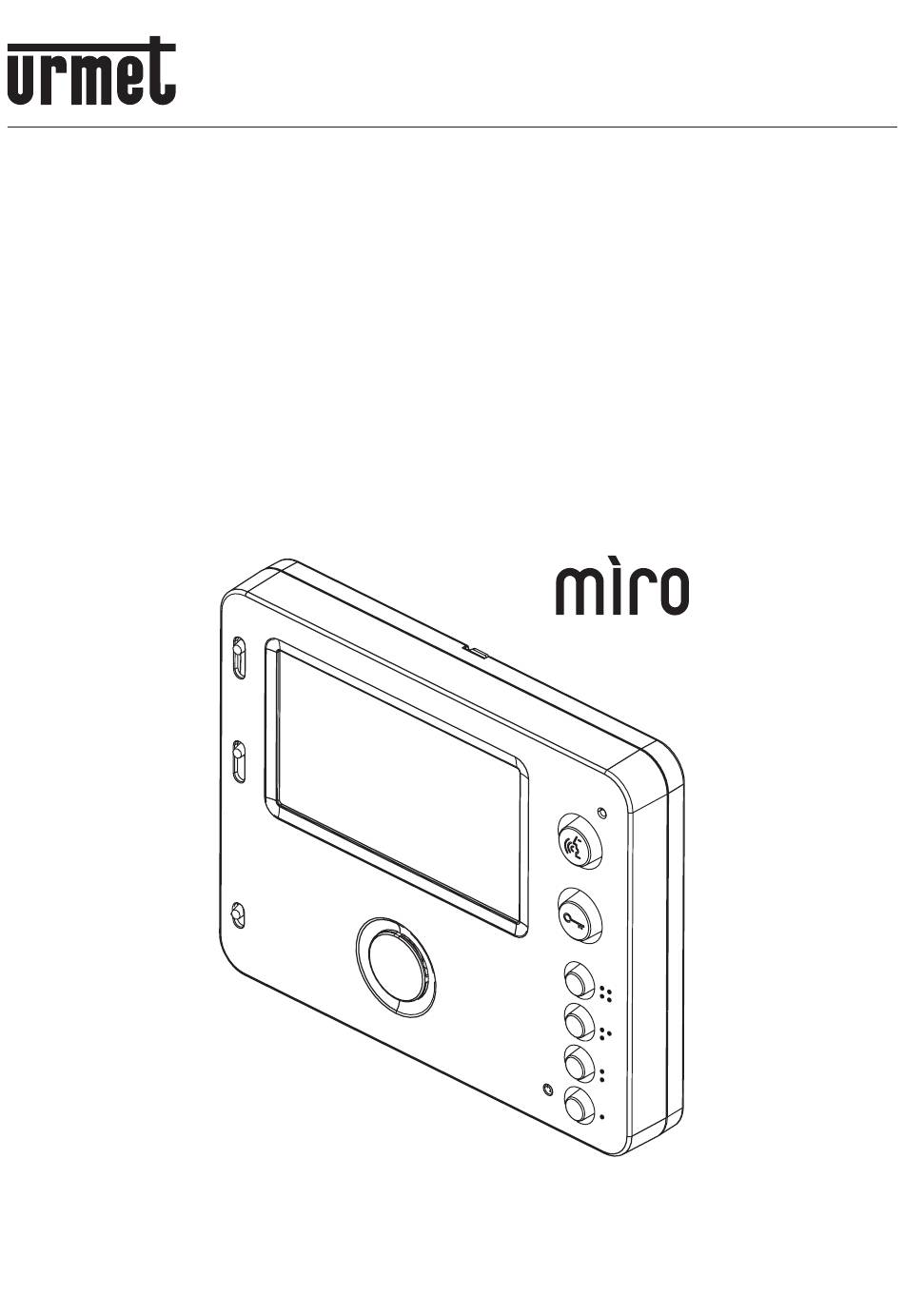

MONITOR 4,3'' VIVAVOCE PER KIT 1722/83-/84
4.3'' HANDSFREE MONITOR FOR 1722/83-/84 KIT
MONITEUR MAINS LIBRES 4,3'' POUR KITS 1722/83-/84
VIDEOINTERFONO 4,3'' CON ALTAVOZ PARA KIT 1722/83-/84
4,3'' FREISPRECH-MONITOR FÜR KIT BN 1722/83 UND 1722/84
Sch./Ref. 1722/88
Inhaltsverzeichnis
loading

Verwandte Anleitungen für urmet miro 1722/88

Inhaltszusammenfassung für urmet miro 1722/88

  • Seite 1 Mod. 1722 DS 1722-099 LBT 20217 MONITOR 4,3'' VIVAVOCE PER KIT 1722/83-/84 4.3'' HANDSFREE MONITOR FOR 1722/83-/84 KIT MONITEUR MAINS LIBRES 4,3'' POUR KITS 1722/83-/84 VIDEOINTERFONO 4,3'' CON ALTAVOZ PARA KIT 1722/83-/84 4,3'' FREISPRECH-MONITOR FÜR KIT BN 1722/83 UND 1722/84 Sch./Ref.

  • Seite 29: Anschlussblockschema

    DEUTSCH INHALTSVERZEICHNIS ANSCHLUSSBLOCKSCHEMA ......................29 1.1 Einfamiliensystem .......................... 29 1.1.1 Maximale Abstände zwischen den Geräten ............... 30 1.2 Zweifamiliensystem ........................31 1.2.1 Maximale Abstände zwischen den Geräten ............... 31 INSTALLATION DER VIDEOANLAGE ....................32 2.1 Merkmale ............................33 2.2 Beschreibung der Klemmen ......................33 2.3 Konfi...

  • Seite 30: Maximale Abstände Zwischen Den Geräten

    Das zusätzliche Läutwerk OP2 kann beliebig auf jeder Videoanlage angeschlossen werden. 1.1.1 MAXIMALE ABSTÄNDE ZWISCHEN DEN GERÄTEN Grundsystem mit 1 Videosprechanlage Kabeltyp SYT1 Telefonschleife Kabel Kabel Kabel Kabel Kabel CAT5/ Abschnitt (Ø 0,8 Ø 0,6 mm ohne 0,5 mm 0,75 mm 1 mm 1,5 mm 2Voice...

  • Seite 31: Zweifamiliensystem

    ZWEIFAMILIENSYSTEM Master 1 Master 2 110/230 Vca Slave Slave Famiglia Famiglia Slave Slave Slave Slave (1) Für Konfi gurationen der Dip-Switches siehe Abs. 2.3 KONFIGURATION DER DIP-SCHALTER Das zusätzliche Läutwerk OP2 kann beliebig auf jeder Videoanlage angeschlossen werden.. 1.2.1 MAXIMALE ABSTÄNDE ZWISCHEN DEN GERÄTEN Grundsystem mit 2 Videosprechanlagen und Verteiler Kabeltyp SYT1...

  • Seite 32: Installation Der Videoanlage

    System bis zu 8 Videosprechanlagen und Verteiler Kabeltyp SYT1 Telefonschleife Kabel Kabel Kabel Kabel Kabel CAT5/ Abschnitt (Ø 0,8 Ø 0,6 mm ohne 0,5 mm 0,75 mm 1 mm 1,5 mm 2Voice CAT6 Ummantelung einzeln einzeln einzeln einzeln A – weiter entfernte 150 m 100 m...

  • Seite 33: Merkmale

    MERKMALE MUTE 12. Taste : zur Anschaltung an Yokis-Geräte, Einstellen der Ruftonlautstärke (STUMM - Kontakt X1, X2: max 50 mA bei 12 Vdc MITTEL - LAUT) 13. Taste : Selbsteinschaltung Gegensprech- und Ruftonlautsprecher 14. Taste : Aktivierung der Elektroverriegelung Einstellen der Display-Helligkeit des Eingangs (OP1) Einstellen der Display-Farbsättigung 15.

  • Seite 34: Konfi Guration Dip-Switch

    KONFIGURATION DIP-SWITCH 2.3.1 CODE DER VIDEOANLAGE Sollte die Absicht bestehen, weitere “Slave”-Videoanlagen zu installieren, muss auf jeder Innenstelle die jeweilige Adresse mittels Dip-Switch eingegeben werden. Dip-Switch- Dip-Switch- Videosprechanlagenart Videosprechanlagenart Position Position “Master”-Videoanlage “Slave”-Videoanlage Nr. 1 “Slave”-Videoanlage Nr. 2 “Slave”-Videoanlage Nr. 3 2.3.2 ZUORDNUNG RUFTASTE ZU VIDEOSPRECHANLAGE Dip-Switch-...
  • Seite 35 Mit dem Kit des Typs 1722/84 sind alternativ folgende Anrufe möglich: • bis zu 2 Videosprechanlagen in der gleichen Wohnung, • 1 Videosprechanlage in der gleichen Wohnung und alle Videosprechanlagen der anderen Wohnung. Programmierungsweise: • Sich zu der als Anrufer zu programmierenden Innenstelle begeben (Innenstelle A). •...

  • Seite 36: Schemi Di Collegamento

    SCHEMI DI COLLEGAMENTO - CONNECTION DIAGRAMS SCHÉMAS DE RACCORDEMENT ESQUEMAS DE CONEXIÓN - ANSCHLUSSPLÄNE 3.1 COLLEGAMENTO DEL KIT MONOFAMILIARE SCH.1722/83 CON 3 VIDEOCITOFONI IN PARALLELO CONNECTION OF ONE-HOUSEHOLD KIT REF.1722/83 WITH 3 VIDEO DOOR PHONES IN PARALLEL BRANCHEMENT DU KIT MONOFAMILLE RÉF.1722/83 AVEC 3 MONITEURS EN PARALLÈLE CONEXIÓN DEL KIT MONOFAMILIAR REF.

  • Seite 37: Collegamento Del Kit Bifamiliare Sch. 1722/84 Con 3 Videocitofoni In Parallelo Ad Ogni Utenza

    3.2 COLLEGAMENTO DEL KIT BIFAMILIARE SCH.1722/84 CON 3 VIDEOCITOFONI IN PARALLELO AD OGNI UTENZA CONNECTION OF TWO-HOUSEHOLD KIT REF.1722/84 WITH 3 VIDEO DOOR PHONES IN PARALLEL FOR EACH USER BRANCHEMENT DU KIT BI-FAMILLE RÉF.1722/84 AVEC 3 MONITEURS EN PARALLÈLE SUR CHAQUE UTILISATEUR CONEXIÓN DEL KIT BIFAMILIAR REF.

  • Seite 38: Legenda Schemi Videocitofonici

    3.2.1 LEGENDA SCHEMI VIDEOCITOFONICI / KEY TO VIDEO DOOR PHONE DIAGRAMS LÉGENDES SCHÉMAS VIDÉOPORTIERS / LEYENDA DE ESQUEMAS DE LOS VIDEOINTERFONOS / ZEICHENERKLÄRUNG DER VIDEOSPRECHANLAGEN Pulsantiera mod.Mikra Mikra panel Plaque de rue modèle Mikra Teclado mod. Mikra Tastenfeld Mod. Mikra Videocitofono Mod.

  • Seite 39: Note Legate Agli Schemi Videocitofonici

    3.2.3 NOTE LEGATE AGLI SCHEMI VIDEOCITOFONICI NOTES ON VIDEO DOOR PHONE DIAGRAMS NOTES LIÉES AUX SCHÉMAS VIDÉOPORTIERS NOTAS RELACIONADAS CON LOS ESQUEMAS DE LOS VIDEOINTERFONOS HINWEISE IN VERBINDUNG MIT DEN PLÄNEN DER VIDEOSPRECHANLAGEN VX.008 (Rev. A) Connettere le apparecchiature ad un fi ltro e a un dispositivo di protezione per la linea d’alimentazione. Connect the devices to a fi...

  • Seite 40: Collegamento Al Videocitofono Mìro Di Un Modulo E2Bpp Per La Centralizzazione Di Luci E Tapparelle
