urmet 1092/401B Bedienungsanleitung
Led-farbmonitor 25,6cm (10,'')
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für urmet 1092/401B
Inhaltszusammenfassung für urmet 1092/401B
- Seite 1 Mod. 1092 DS1092-181A LED-FARBMONITOR 25,6cm (10,1”) Typ 1092/401B BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Deutsch INHALTSVERZEICHNIS Allgemeine Hinweise ..........................3 Produktbeschreibung und Verwendungsart ................. 3 1.1.1 Allgemeine Leistungsmerkmale ......................3 Öffnen der Verpackung ........................ 3 1.2.1 Inhalt der Verpackung .......................... 3 Warnungen........................... 4 1.3.1 Stromversorgung ..........................4 1.3.2 Sicherheitshinweise..........................4 1.3.3 Vorsichtsmaßnahmen bei der Installation .................... 4 1.3.4 Reinigung des Gerätes ......................... -
Seite 3: Allgemeine Hinweise

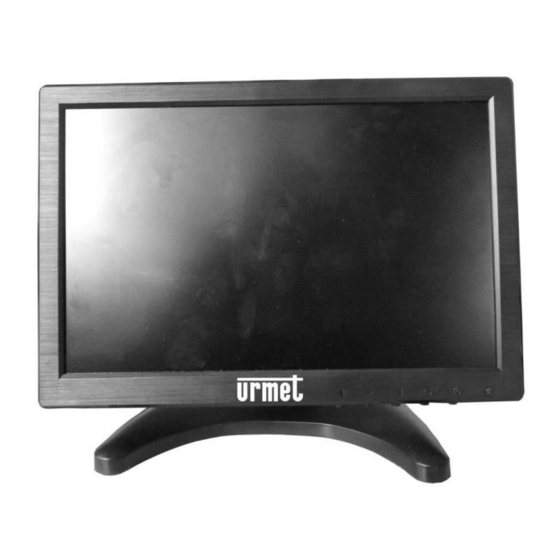

Bewahren Sie diese Bedienungsanleitung sorgfältig und griffbereit auf, um sie bei Bedarf umgehend konsultieren zu können. PRODUKTBESCHREIBUNG UND VERWENDUNGSART Der LED-Farbmonitor Sch. 1092/401B hat eine sehr robuste Bauweise. Er ist für den Dauerbetrieb konzipiert und kann daher in CCTV-Anlagen ohne Überlastungsrisiken eingesetzt werden. Der Flachbildschirm verfügt über einen LED-Bildschirm mit IPS-Technologie. -
Seite 4: Warnungen
Lackveredelung zu vermeiden. 1.3.5 VERTRAULICHKEIT UND COPYRIGHT Der LCD-Monitor Sch. 1092/401B ist ein Gerät für CCTV-Systeme. Bildaufnahmen unterliegen den im Verwendungsland geltenden gesetzlichen Bestimmungen. Auch die Aufnahme von urheberrechtlich geschützten Bildern ist verboten. Die Benutzer des Produkts sind für die Überprüfung und Einhaltung aller Normen und lokalen Bestimmungen in Bezug auf Überwachung und Aufzeichnung von Videosignalen verantwortlich. -
Seite 5: Installation
INSTALLATION Die beiden an der verstellbaren Halterung angebrachten Schrauben abschrauben; sie in die Monitorbasis einsetzen, wobei sie aus den beiden Befestigungslöchern herausragen müssen; anschließend die beiden Teile durch Anziehen der vorher entfernten Schrauben verbinden. DIE SCHRAUBEN IN DIE BEIDEN ABSCHRAUBEN BEFESTIGUNGSLÖCHER EINSETZEN... -
Seite 6: Steuerungen Und Einstellungen
STEUERUNGEN UND EINSTELLUNGEN EIN-/AUS-Taste [1] EINSTELLTASTE LAUTSTÄRKE + / BEWEGUNG NACH RECHTS [4] EINSTELLTASTE LAUTSTÄRKE - / BEWEGUNG NACH LINKS [5] TASTE OSD-Menü [3] BEWEGUNGSTASTE NACH UNTEN [2] AUSWAHLTASTE EINGANGSSIGNAL (BNC / HDMI / PC) [2] BNC-VIDEOEINGANG [13] AUDIOEINGANG / -AUSGANG (PC AUDIO) [11] HDMI-EINGANG [8] PC-EINGANG (VGA) [7] VERSORGUNGSSTECKER (DC) [6]... -
Seite 7: Steuerungen Mit Menü Hdmi - Vga
AUSWAHLTASTE EINGANGSSIGNAL (AV / PC / HDMI) [2] Erlaubt die Auswahl der Eingangs signale. TASTE OSD-Menü [3] Diese Taste erlaubt den Zugriff auf und Austritt aus dem OSD-Menü (On-Screen-Display). EINSTELLTASTE LAUTSTÄRKE + / BEWEGUNG NACH RECHTS [4] Erlaubt die Regelung der Lautstärke (Vol +) und die Bewegung der Auswahl nach rechts im OSD-Menü. EINSTELLTASTE LAUTSTÄRKE - / BEWEGUNG NACH LINKS [5] Erlaubt die Regelung der Lautstärke (Vol -) und die Bewegung der Auswahl nach links im OSD-Menü. -
Seite 8: Bild
3.1.1 BILD Durch Auswahl des ersten Menüs werden die folgenden Ansichten dargestellt: BILDMODUS – – Erlaubt die Auswahl des gewünschten Modus, indem Sie unter folgenden Typen auswählen: Dynamisch Standard Weich - Benutzer KONTRAST Erlaubt die Änderung des Kontrastes zwischen weißen und schwarzen Bildteilen. Durch korrekte Kontrasteinstellung kann eine klare Auflösung der weißen, schwarzen und grauen Abstufungen erhalten werden. -
Seite 9: Ton
3.1.2 Durch Auswahl des zweiten Menüs wird folgende Ansicht dargestellt: EFFEKT Erlaubt die Auswahl des gewünschten Audiomodus, indem Sie unter folgenden Typen auswählen: Standard, Musik, Film, Sport und Benutzer. HONE Erlaubt die Änderung der hohen Töne. BASS Erlaubt die Änderung der niedrigen Töne. BALANCE Erlaubt die Änderung des Ausgleichs des Ausgangstons der Lautsprecher. -
Seite 10: Fuktion
ZEIT Durch Auswahl des dritten Menüs wird folgende Ansicht dargestellt: Erlaubt die Einstellung von Datum und Uhrzeit. AUSSCHALTTIMER Erlaubt, falls aktiviert, die programmierte Ausschaltung des Monitors, wobei Datum und Uhrzeit der Ausschaltung angezeigt werden. EINSCHALTTIMER Erlaubt, falls aktiviert, die programmierte Einschaltung des Monitors, wobei Datum und Uhrzeit der Einschaltung angezeigt werden. -
Seite 11: Technische Produktdaten
TECHNISCHE PRODUKTDATEN ” LCD-Display: ................................10,1 Backlight: ..................................LED Max. Auflösung: ..............................1024x 768 Farbanzeige: ..............................16.7 Millionen Kontrastverhältnis: ..............................1000:1 Helligkeit: ................................600 cd/m Horizontalfrequenz: ............................ 37,8846,88 kHz Vertikalfrequenz: ..............................6075 kHz Vertikalrefresh-Geschwindigkeit: ..........................5675 Hz ………… Sichtwinkel: ............................. 90°... - Seite 12 URMET S.p.A. servizio clienti +39 011.23.39.810 10154 TORINO (ITALY) http://www.urmet.com VIA BOLOGNA 188/C e-mail: info@urmet.com Telef. +39 011.24.00.000 (RIC.AUT.) ì MADE IN CHINA +39 011.24.00.300 - 323 Prodotto in Cina su specifica URMET Made in China to URMET specification DS1092-181A...
