Turny Low Vehicle Assise dans le véhicule
8. Montage de la ceinture

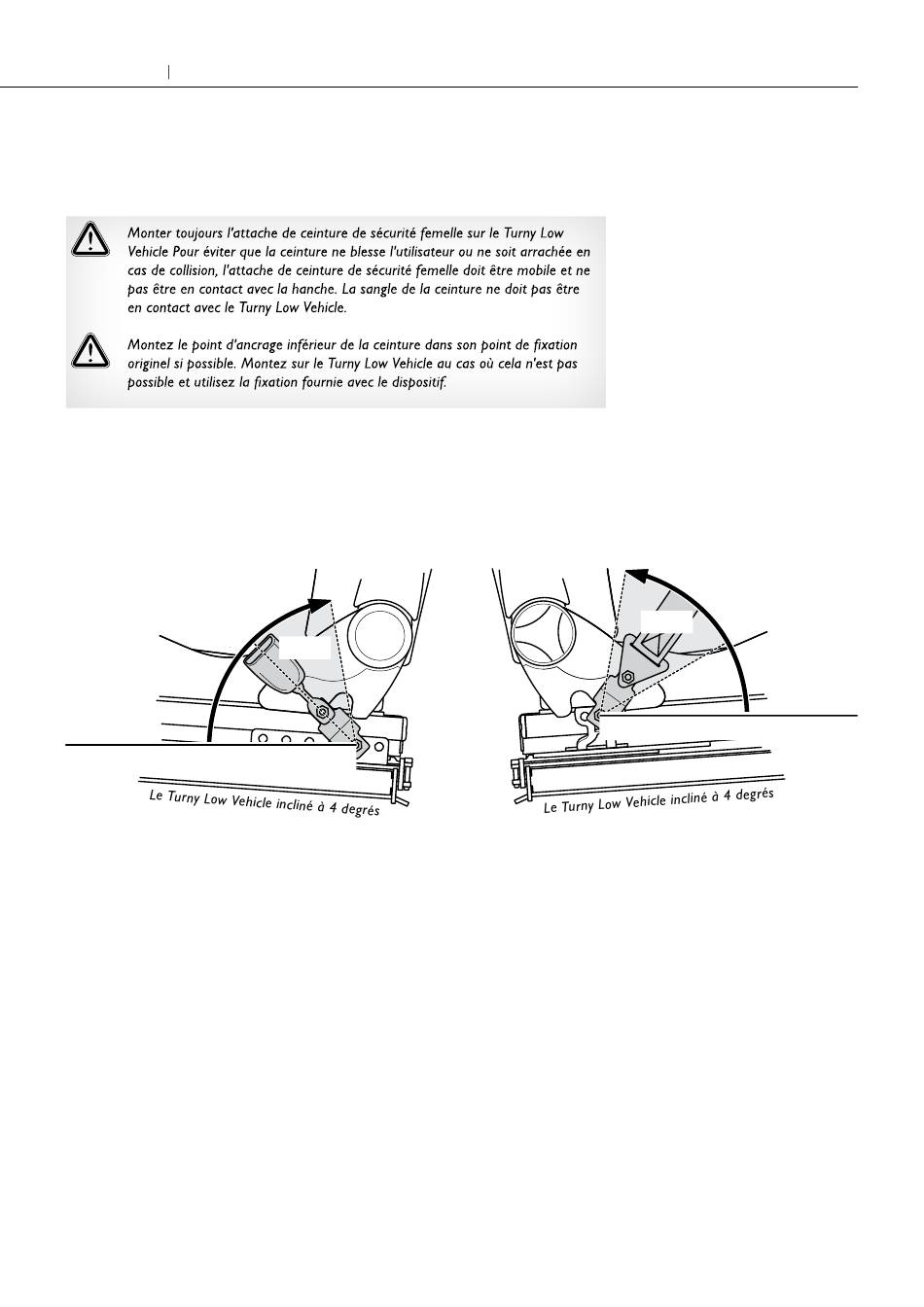

Efforcez-vous toujours d'obtenir une "géométrie" de la ceinture similaire à celle de
l'illustration ci-dessous.
Les degrés indiqués sont issus des exigences légales /
ECE R-14, Révision 5, ancrage des ceintures de sécurité
Attache de ceinture de sécurité femelle
Plan horizontal
Si la ceinture d'origine a une forme de prétensionneur ou de commutateur, le câblage
doit y être adapté pour pouvoir être relié au Turny Low Vehicle. L'illustration page
suivante montre un Turny Low Vehicle qui pivote à droite.
8.1
Coupez les connecteurs d'ori-
gine
Coupez les connexions d'origine
de la fixation de la ceinture, de
l'attache de ceinture de sécurité
femelle et du câblage associé situés
sur le plancher sous le siège.
80-45°
80-45°
8.2
Installez de nouveaux connec-
teurs
Remplacez les connecteurs d'ori-
gine par les connecteurs d'épissage
joints comme illustré page suivante
Assurez-vous que les couleurs des
câbles sur les connecteurs d'épis-
sage correspondent à celles des
câbles du Turny Low Vehicle.
Point d'ancrage inférieur
30-80°
30-80°
8.3
Montage de la ceinture
Assemblez selon l'illustration de la
page suivante à l'aide des supports
du bloc électrique, vis et écrous
fournis. Utilisez la rondelle si le trou
de la fixation de ceinture OEM est
trop grand pour l'écrou.
Plan horizontal
