Turny Low Vehicle
Um- und Hinsetzen
8. Gurtmontage

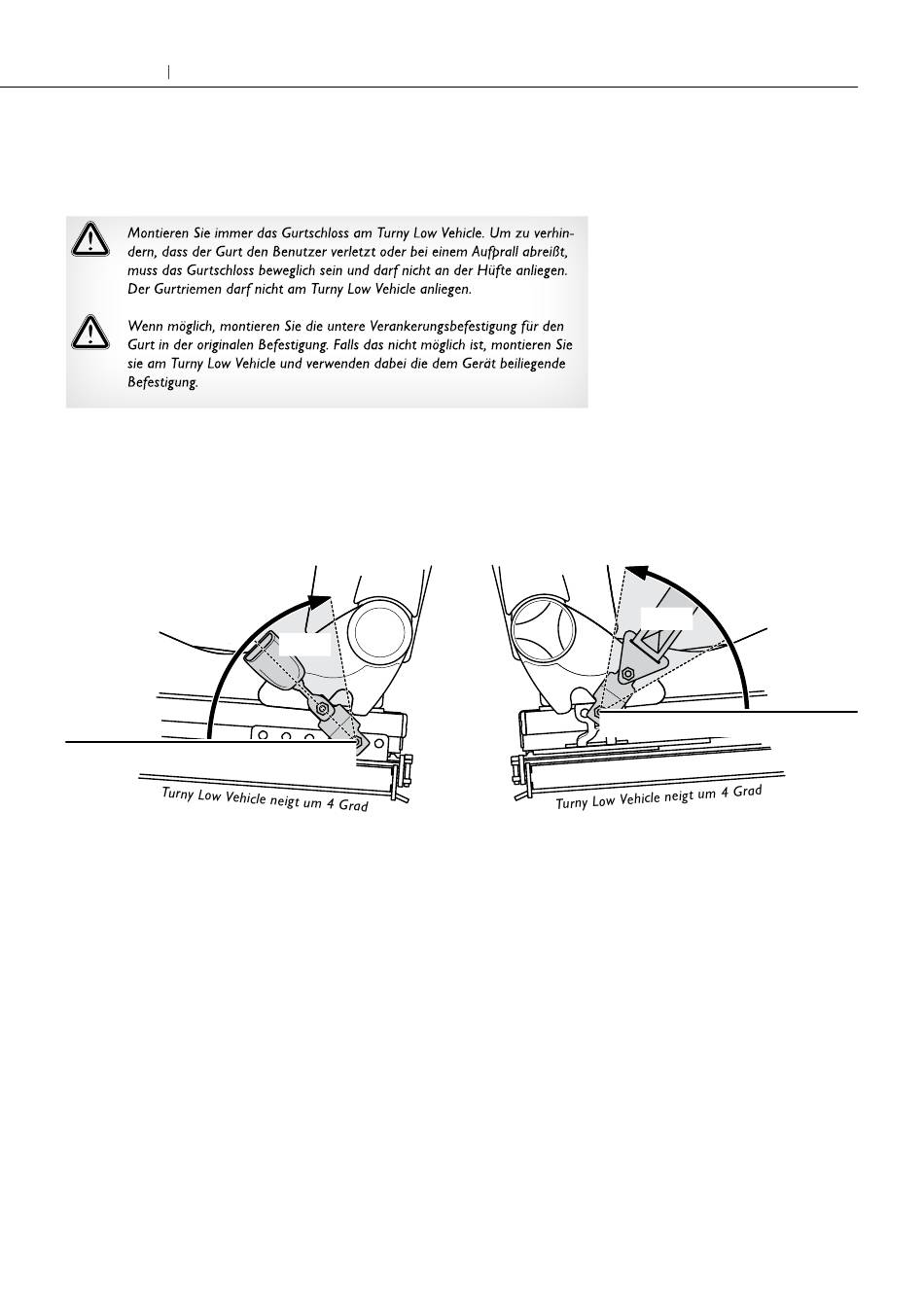

Bemühen Sie sich, in jedem Fall die unten abgebildete Gurtgeometrie zu erreichen.
Die angegebenen Grade stammen aus der Mindestanforderung /
ECE R-14, Revision 5, Gurtbefestigungspunkte
Gurtschloss
Horizontale Fläche
Wenn der Originalgurt über einen Gurtstraffer oder Sitzgurtschalter verfügt, muss
die Verkabelung angepasst werden, damit er an das Turny Low Vehicle angeschlos-
sen werden kann. Die Abbildung auf der folgenden Seite zeigt ein rechts drehendes
Turny Low Vehicle.
8.1
Originalkontakte abschneiden
Schneiden Sie Originlakontakte an
Gurtbefestigung, Gurtschloss und
zugehöriger Verkabelung auf dem
Boden unter dem Sitz ab.
80-45°
80-45°
8.2
Neue Kontakte anstücken
Ersetzen Sie Originalkontakte
gemäß Abbildung auf der folgenden
Seite durch die beigefügten Verlän-
gerungskontakte. Beachten Sie, dass
die Kabelfarben der Verlängerungs-
kontakte dem gleichen Kabel am
Turny Low Vehicle entsprechen.
Untere Verankerungsbefestigung
30-80°
30-80°
8.3
Gurtmontage
Montieren Sie den Gurt gemäß
Abbildung auf der folgenden Seite
mit den beiliegenden Montage-
bügeln, Schrauben und Muttern.
Verwenden Sie die beigefügte
Unterlegscheibe, wenn das Lochbild
in der OEM-Gurtbefestigung für
die Mutter zu groß ist.
Horizontale Fläche
