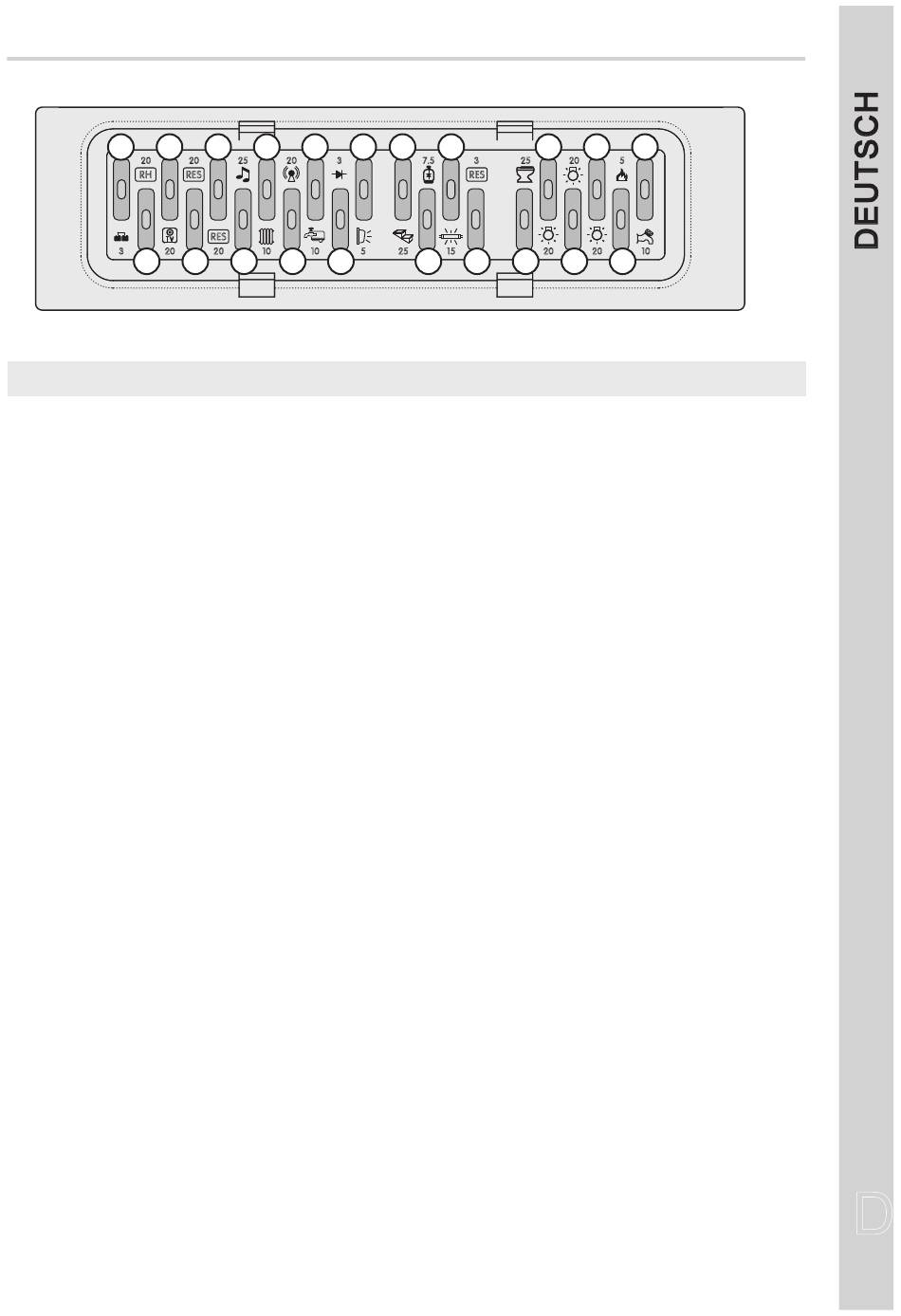

VERTEILER „DS560-MO"
1
3
20
RH
3
20
2
SICHERUNGEN
1)
3-A-Sicherung für den Schutz des Ausgangs „simuliertes D+"
2)
20-A-Sicherung für die Versorgung des Ausgangs „RH"
3)
20-A-Sicherung für die Versorgung der TV-Steckdosen.
4)
20-A-Sicherung für die Versorgung des Hilfsausgangs „RES", direkt an Aufbaubatterie (B2)
angeschlossen
5)
20-A-Sicherung für die Versorgung des Hilfsausgangs „RES", direkt an Aufbaubatterie (B2)
angeschlossen.
6)
25-A- Sicherung für die Versorgung der Radio; direkt an Verbraucherbatterie (B2) angeschlossen.
7)
10-A-Sicherung für die Versorgung der Heizung.
8)
20-A-Sicherung für die Versorgung der Alarm-Anlage;direkt an Aufbaubatterie (B2) angeschlossen.
9)
10-A-Sicherung für die Versorgung der Abwasser Wasserpumpe.
10) 3-A-Sicherung für die Versorgung des Bedienpanels
11)
5-A-Sicherung für die Versorgung des Vorzeltleuchtes; bei Motor aus geht das Vorzeltleuchte automatisch
aus.
12) 25-A-Sicherung für die Versorgung der elektrischen Trittstufe, direkt an Aufbaubatterie (B2)
angeschlossen
13) 7,5-A-Sicherung für die Versorgung des Gasmoduls, direkt an Aufbaubatterie (B2) angeschlossen
14) 15-A-Sicherung für die Versorgung der geschaltene Lichter.
15) 3-A-Sicherung für die Versorgung des Hilfsausgangs „RES", direkt an Aufbaubatterie (B2) angeschlossen
16) 25-A-Sicherung für die Versorgung des Zerhackers.
17) 20-A-Sicherung für die Versorgung der Lichtergruppe "A.
18) 20-A-Sicherung für die Versorgung der Lichtergruppe "B".
19) 20-A-Sicherung für die Versorgung der Lichtergruppe "C.
20) 5-A-Sicherung für die Versorgung der piezoelektrischen Gaszündung (Kühlschrank, Herd usw.) und des
Eisschutzventils des Boilers, direkt an Aufbaubatterie (B2) angeschlossen
21) 10-A-Sicherung für die Versorgung der Wasserpumpe.
