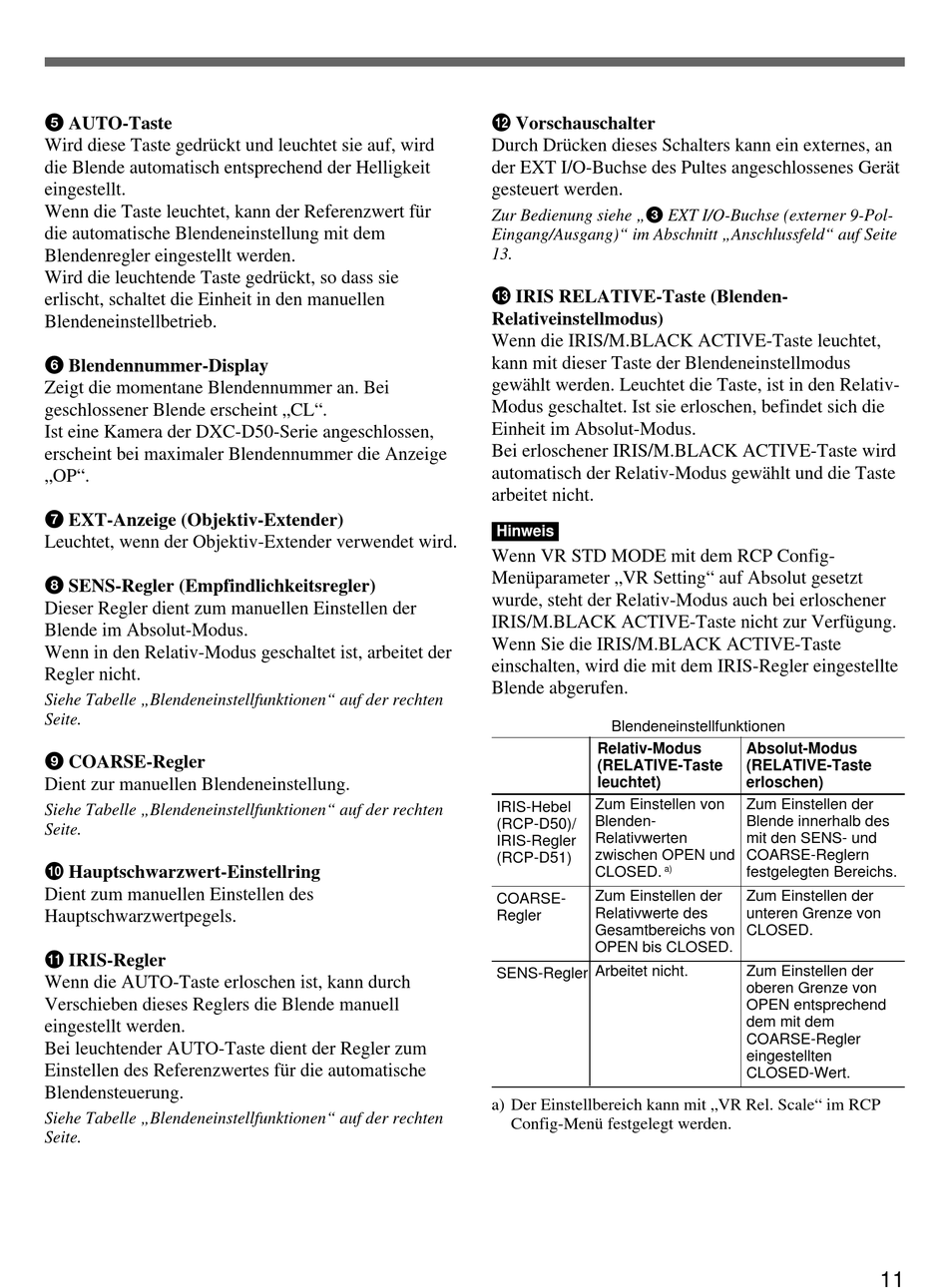

Sony RCP-D51 Bedienungsanleitung Seite 11

5 AUTO-Taste
Wird diese Taste gedrückt und leuchtet sie auf, wird
die Blende automatisch entsprechend der Helligkeit
eingestellt.
Wenn die Taste leuchtet, kann der Referenzwert für
die automatische Blendeneinstellung mit dem
Blendenregler eingestellt werden.
Wird die leuchtende Taste gedrückt, so dass sie
erlischt, schaltet die Einheit in den manuellen
Blendeneinstellbetrieb.
6 Blendennummer-Display
Zeigt die momentane Blendennummer an. Bei
geschlossener Blende erscheint „CL".
Ist eine Kamera der DXC-D50-Serie angeschlossen,
erscheint bei maximaler Blendennummer die Anzeige
„OP".
7 EXT-Anzeige (Objektiv-Extender)
Leuchtet, wenn der Objektiv-Extender verwendet wird.
8 SENS-Regler (Empfindlichkeitsregler)
Dieser Regler dient zum manuellen Einstellen der
Blende im Absolut-Modus.
Wenn in den Relativ-Modus geschaltet ist, arbeitet der
Regler nicht.
Siehe Tabelle „Blendeneinstellfunktionen" auf der rechten
Seite.
9 COARSE-Regler
Dient zur manuellen Blendeneinstellung.
Siehe Tabelle „Blendeneinstellfunktionen" auf der rechten
Seite.
0 Hauptschwarzwert-Einstellring
Dient zum manuellen Einstellen des
Hauptschwarzwertpegels.
qa IRIS-Regler
Wenn die AUTO-Taste erloschen ist, kann durch
Verschieben dieses Reglers die Blende manuell
eingestellt werden.
Bei leuchtender AUTO-Taste dient der Regler zum
Einstellen des Referenzwertes für die automatische
Blendensteuerung.
Siehe Tabelle „Blendeneinstellfunktionen" auf der rechten
Seite.
qs Vorschauschalter
Durch Drücken dieses Schalters kann ein externes, an
der EXT I/O-Buchse des Pultes angeschlossenes Gerät
gesteuert werden.
Zur Bedienung siehe „3 EXT I/O-Buchse (externer 9-Pol-
Eingang/Ausgang)" im Abschnitt „Anschlussfeld" auf Seite
13.
qd IRIS RELATIVE-Taste (Blenden-
Relativeinstellmodus)
Wenn die IRIS/M.BLACK ACTIVE-Taste leuchtet,
kann mit dieser Taste der Blendeneinstellmodus
gewählt werden. Leuchtet die Taste, ist in den Relativ-
Modus geschaltet. Ist sie erloschen, befindet sich die
Einheit im Absolut-Modus.
Bei erloschener IRIS/M.BLACK ACTIVE-Taste wird
automatisch der Relativ-Modus gewählt und die Taste
arbeitet nicht.
Hinweis
Wenn VR STD MODE mit dem RCP Config-
Menüparameter „VR Setting" auf Absolut gesetzt
wurde, steht der Relativ-Modus auch bei erloschener
IRIS/M.BLACK ACTIVE-Taste nicht zur Verfügung.
Wenn Sie die IRIS/M.BLACK ACTIVE-Taste
einschalten, wird die mit dem IRIS-Regler eingestellte
Blende abgerufen.
Blendeneinstellfunktionen
Relativ-Modus
(RELATIVE-Taste
leuchtet)
Zum Einstellen von
IRIS-Hebel
Blenden-
(RCP-D50)/
Relativwerten
IRIS-Regler
zwischen OPEN und
(RCP-D51)
a)
CLOSED.
Zum Einstellen der
COARSE-
Relativwerte des
Regler
Gesamtbereichs von
OPEN bis CLOSED.
Arbeitet nicht.
SENS-Regler
a) Der Einstellbereich kann mit „VR Rel. Scale" im RCP
Config-Menü festgelegt werden.
Absolut-Modus
(RELATIVE-Taste
erloschen)
Zum Einstellen der
Blende innerhalb des
mit den SENS- und
COARSE-Reglern
festgelegten Bereichs.
Zum Einstellen der
unteren Grenze von
CLOSED.
Zum Einstellen der
oberen Grenze von
OPEN entsprechend
dem mit dem
COARSE-Regler
eingestellten
CLOSED-Wert.
11
