- Seite 1 3-859-859-33(1) Remote Control Panel Bedienungsanleitung Lesen Sie vor der Inbetriebnahme diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen gut auf. RCP-TX7 © 1997 by Sony Corporation...
- Seite 2 Für Kunden in Deutschland Dieses Produkt kann im kommerziellen und in begrenztem Maße auch im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse B besitzt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick ................4 Lage und Funktion der Bedienungselemente ....5 Bedienungspult und Anschlußbuchse ........5 1 Hauptbedienfeld ............5 2 Menüeinstellfeld/Anzeigefeld ........7 3 Farbeinstellfeld und CALL-Taste ........8 Menüeinstellungen ............12 Anzeigen der Menüs ............12 Grundlegende Menüeinstellungen ........14 Die Menüparameter ............ -
Seite 4: Überblick
Überblick Überblick Das Fernsteuerpult RCP-TX7 ist für die Farb- Koordinierte Einstellung mehrerer Videokamera der DXC-D30P und die DXC-637-Serie Kameras bestimmt. Das Fernsteuerpult zeichnet sich durch folgende In einem System, bei dem mehrere Kameras über Merkmale aus: CCUs gesteuert werden, können vom Fernsteuerpult aus alle Kameras auf gleichen Farbton eingestellt werden. -
Seite 5: Lage Und Funktion Der Bedienungselemente

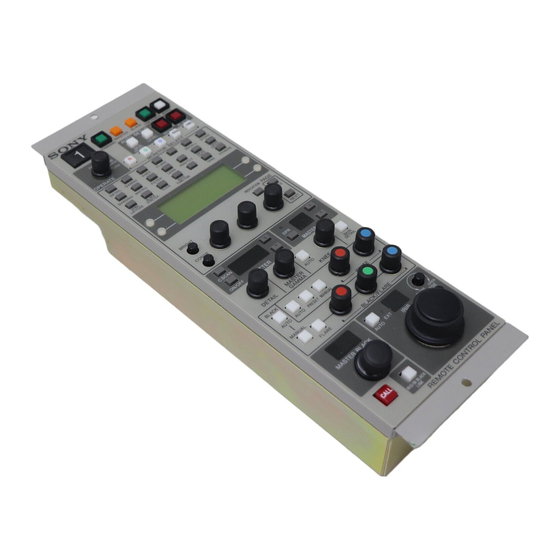

Lage und Funktion der Bedienungselemente Bedienungspult und Anschlußbuchse Die folgende Abbildung zeigt eine Gesamtansicht des Geräts. 1 Hauptbedienfeld CCU/Kamera-Buchse (10pol): Zum Anschluß der CCU oder des Kamerakopfes über das mitgelieferte Kabel. Über diese Buchse erfolgt 2 Menüeinstellfeld/Anzeigefeld neben der (siehe Seite 7) Signalübertragung auch die Stromversorgung. - Seite 6 Lage und Funktion der Bedienungselemente 1 TALLY-Anzeige 6 AUTO SETUP-Tasten Leuchtet rot auf, wenn ein rotes Tally-Signal vom Durch Drücken einer dieser Tasten wird der Kameraadapter oder der CCU erhalten wird. Leuchtet betreffende Parameter automatisch eingestellt. grün auf, wenn ein grünes Tally-Signal erhalten wird. Nach dem Drücken blinkt die Taste.
-
Seite 7: Menüeinstellfeld/Anzeigefeld
8 OPERATE-Knopf IRIS/M.BLACK: Alle Tasten und Knöpfe außer den Zum Sperren bestimmter Bedienungselemente. Bedienungselementen im Blendeneinstellblock FULL: Keine Sperrung. und Hauptschwarzwerteinstellblock des Farbeinstellfeldes 3, der CALL-Taste 3 und PAINT: Alle Tasten und Knöpfe außer den Bedienungselementen im Farbeinstellfeld 3, der den MONITOR SELECT-Tasten 7 werden CALL-Taste 3, den AUTO SETUP-Tasten 6 gesperrt. -
Seite 8: Farbeinstellfeld Und Call-Taste
Lage und Funktion der Bedienungselemente 5 Einstellknöpfe 7 BRIGHT-Knopf Zum Einstellen der Helligkeit des LCD-Schirms 2. Mit diesen Knöpfen werden die verschiedenen Menüparameter eingestellt. 8 Einstelltasten Einzelheiten finden Sie unter „Grundlegende Zur Wahl von Funktionen und Einstellungen in den Menüeinstellungen“ auf Seite 14. verschiedenen Menüs. -
Seite 9: Weißabgleichblock
4 Weißabgleichblock Bezeichnung Funktion Die folgenden Tasten und Knöpfe dienen zum 4-Taste Zum Erhöhen eines Einstellwertes um automatischen oder manuellen Einstellen des eine Stufe. Bei Verwendung der DXC-D30P kann Weißabgleichs. Die Funktion der Tasten und Knöpfe durch gleichzeitiges Drücken der - und - ist je nach abgeschlossener Kamera unterschiedlich. - Seite 10 Lage und Funktion der Bedienungselemente Bei Verwendung der DXC-637-Serie: Bei Anschluß der DXC-D30P: Bezeichnung Funktion Bezeichnung Funktion AUTO-Taste Durch Drücken dieser Taste (Taste FLARE-Taste Nach Drücken dieser Taste (Taste leuchtet auf) wird ein automatischer leuchtet auf) kann die Flare-Korrektur mit Weiß- und Schwarzabgleich ausgeführt.
- Seite 11 6 Blendeneinstellblock 0 MASTER GAMMA-Knopf Die folgenden Tasten und Knöpfe dienen zum Dieser Knopf dient zum Einstellen des Master- automatischen oder manuellen Einstellung der Blende. Gamma-Wertes. Während der Einstellung wird der Wert auf dem LCD-Schirm des Menüeinstellfeldes/ Bezeichnung Funktion Anzeigefeldes 2 angezeigt. AUTO-Taste Durch Drücken dieser Taste (Taste leuchtet auf) wird die Blendenautomatik...
-
Seite 12: Menüeinstellungen
Menüeinstellungen Menüeinstellungen Anzeigen der Menüs Mit den Menüwahltasten können Sie das gewünschte Hinweis Menü auf den LCD-Schirm abrufen. In den folgenden Fällen erscheint während der Zum Abrufen des AUTO SKIN-Menüs (siehe Seite 17 Menüeinstellung die Meldung ITEM NOT und 19) muß jedoch die AUTO SETUP SKIN AVAILABLE auf dem LCD-Schirm. - Seite 13 Taste/Menütitel Prinzipielle Einstellungen Bei Verwendung der DXC-637- Serie Bei Verwendung der DXC-D30P Normale Einstellungen Fortgeschrittene Einstellungen DETAIL Detail-Korrektur 1 (Seite 15) • Detail-Korrektur 2 (Seite 17) – • Blenden-Korrektur (Seite 17) GAMMA – Gamma-Korrektur (Seite 18) – KNEE Knie-Korrektur (Seite 15) Ein/Aus des Weiß-Clip- Knie-Korrektur (Seite 20) Schaltkreises (Seite 18)
-
Seite 14: Grundlegende Menüeinstellungen
Menüeinstellungen Beispiel: KNEE-Menü (KNEE MODE-Einstellseite) Grundlegende Menüeinstellungen Einstelltasten Wahl einer Menüseite KNEE <PRESET Wenn Sie eine Menüwahltaste drücken, wird die erste MANUAL KNEE <VARIABLE Seite des betreffenden Menüs angezeigt. Menütitel MENU TITLE <A B> VARIABLE-Taste: Erloschen <C D> PRESET-Taste: Leuchtet Wenn der gesuchte Parameter sich nicht auf der ersten In diesem Fall arbeitet die obere linke Taste als Seite befindet, blättern Sie durch Drücken der NEXT-... -
Seite 15: Die Menüparameter
Bei Verwendung der DXC-D30P Hinweis Auf dem LCD-Schirm werden manchmal Relativwerte Die Liste für die DXC-637-Serie finden Sie auf Seite 20. (statt Absolutwerte) angezeigt. Eine geringfügige Drehung des Knopfes kann bereits eine beträchtliche Normale Einstellseiten (und möglicherweise unerwünschte) Änderung des Die werksseitig voreingestellten Werte und Funktionen Wertes bewirken. - Seite 16 Menüeinstellungen Menu title Knob/button Setting or operation STORE (2/2) SETUP F. STORE-Taste Speichern einer Setup-Datei in der Kamera. Der SEL-Knopf dient zur Wahl der Dateinummer. Einzelheiten siehe Seite 25. CUR-Knopf Verschieben des Cursors beim Eingeben des Dateinamens (acht Zeichen). SEL-Knopf: USR1 bis USR3 Wahl der Dateinummer.
- Seite 17 Menu title Knob/button Setting or operation AUTO FUNCTION STD-Taste Normaler Blendenautomatikmodus. (2/2: A.IRIS MODE) SPOT.L-Taste Blendenautomatikmodus bei Beleuchtung durch Spotlight. AI-Taste Intelligenter Blendenautomatikmodus. BACK.L-Taste Blendenautomatikmodus für Gegenlichtaufnahme. OTHERS (1/6: EVS-Taste Einstellung auf EVS-Verschlußmodus. Wenn der SHUTTER) EVS-Modus nicht verwendet werden soll, die C.SCAN-Taste oder die SHUTTER ON/OFF- Taste (im Verschlußzeiteinstellblock !™...
- Seite 18 Menüeinstellungen Menütitel Knopf/Taste Funktion bzw. Bedienung DETAIL (4/8) HIGHLIGHT-Knopf: –99 bis 00 bis +99 Highlight Detail (Stärke der Detail-Unterdrückung in Spitzlichtbereichen) AFTER GAMMA-Knopf: –99 bis 00 bis +99 Stärke der Detailanreicherung nach der Gamma- (werksseitige Voreinstellung: –71) Korrektur. DETAIL (5/8: ON/OFF-Tasten Festlegung, ob eine Blenden-Korrektur APERTURE)
- Seite 19 Menu title Knob/button Setting or operation BLACK STR (3/3: POINT 1-Knopf: –99 bis 00 bis +99 (werksseitige Untere Signalpegelgrenze für das Ansprechen COMPRESS LEVEL) Voreinstellung: –77) der Schwarzkomprimierung. POINT 2-Knopf: –99 bis 00 bis +99 Obere Signalpegelgrenze für das Ansprechen der Schwarzkomprimierung.
- Seite 20 Menüeinstellungen Bei Verwendung der DXC-637-Serie Nur das OTHERS-Menü enthält fortgeschrittene Die werksseitig voreingestellten Werte bzw. Einstellseiten. Funktionen sind unterstrichen. Menütitel Knopf/Taste Funktion bzw. Bedienung KNEE (1/2) PRESET-Taste Knie-Punkt (Pegel, an dem die Knie-Korrektur einsetzt) wird auf den Voreinstellwert eingestellt (siehe Seite 9). VARIABLE-Taste Manuelle Einstellung des Knie-Punktes (siehe Seite 9) mit dem Knopf im Knie-Korrekturblock...
- Seite 21 Menütitel Knopf/Taste Funktion bzw. Bedienung OTHERS (1/3: EVS) EVS-Taste Einstellung auf EVS-Verschlußmodus. Wenn der EVS-Modus nicht verwendet werden soll, die C.SCAN-Taste oder die SHUTTER ON/OFF- Taste (im Verschlußzeiteinstellblock !™ (siehe Seite 11) ) auf ON stellen. OTHERS (2/3: TITLE ON/OFF-Tasten Festlegung, ob der an der Kamera eingestellte IND) Titel angezeigt wird oder nicht.
-
Seite 22: Verwendung Der Dateien
Verwendung der Dateien Verwendung der Dateien Dieses Gerät verwendet zwei Dateitypen: Die Szenen- (Bei den Kameras der DXC-637-Serie stehen nur die Dateien und Setup-Dateien. Szenen-Dateien zur Verfügung.) In diesen Dateien können die Einstelldaten der Kamera In der folgenden Tabelle sind die in den Dateien gespeichert und später jederzeit wieder abgerufen speicherbaren Einstellungen zusammengestellt. -
Seite 23: Abrufen Und Abspeichern Von Szenen-Dateien
Einstellung DXC-D30P DXC-637-Serie Setup-Datei Szenen-Datei Szenen-Datei Haupt-Gamma-Korrektur R/B-Gamma Gamma-Anfangsverstärkung Schwarzexpandierungspegel Oberer/unterer Grenzwert der Schwarzexpandierung Oberer/unterer Grenzwert der Schwarzkomprimierung Dynalatitude-Effekt Ein/Aus der Matrixeinstellung Sättigung/Farbton Matrixeinstellmodus Matrixparameter (R-G, R-B, G-R, G-B, B-R, B-G) Skin-Detailpegel Skin-Matrix-Sättigung/Farbton Skin-Gate-Position/Größe Position/Größe des Skin-Gate-Erkennungsfensters Fokussierung/Zoom Schwenken/Neigen Ein/Aus von Zusatzsteuerung 1 oder 2 Abrufen und Abspeichern von Szenen-Dateien Der Speicher für diese Szenen-Dateien befindet sich Drücken Sie die RECALL-Taste, um das... -
Seite 24: Verwendung Der Dateien
Verwendung der Dateien Speichern einer Szenen-Datei Abrufen und Abspeichern von Setup-Dateien (nur DXC-D30P) Die Datei wird wie folgt mit Hilfe des STORE-Menüs gespeichert. Der Speicher für die Setup-Dateien befindet sich in der Kamera. Im folgenden wird das Abrufen und das Dateinummer Abspeichern dieser Dateien behandelt. -
Seite 25: Speichern Einer Setup-Datei
Speichern einer Setup-Datei Die Datei wird wie folgt mit Hilfe des STORE-Menüs gespeichert. Dateinummer Cursor STORE SETUP F. STORE> USR3 Drücken Sie die STORE-Taste, um das STORE- Menü (Seite 2/2) abzurufen. Wählen Sie mit dem SEL-Knopf die Dateinummer (USR1 bis USR3), unter der die momentanen Kameraeinstellungen gespeichert werden sollten. -
Seite 26: Skin-Detail-Korrektur/Skin-Matrix-Einstellung (Bei Dxc-D30P)
Skin-Detail-Korrektur/Skin-Matrix-Einstellung (bei DXC-D30P) Skin-Detail-Korrektur/Skin-Matrix-Einstellung (bei DXC-D30P) Mit den Funktionen Skin-Detail und Skin-Matrix Skin-Detail-Korrektur können die Detailpegel und die Matrix (Sättigung und Farbton) eines bestimmten Skin-Gate-Bereichs (für Mit der Skin-Detail-Korrektur können Sie den Hautfarben festgelegter Farbbereich) eingestellt Detailpegel des Skin-Gate-Bereiches so weit werden. -
Seite 27: Abspeichern Der Skin-Matrix-Einstellungen
Skin-Matrix-Einstellung Zur Einstellung der Matrix (Sättigung und Farbton) des Skin-Gate-Bereiches verfahren Sie wie folgt. Wählen Sie die ON-Taste auf den Seiten 1/2 und 2/2 des MATRIX-Menüs. (Achten Sie darauf, daß die Matrix-Einstellfunktion von Seite 1/2 aktiviert ist.) Stellen Sie mit dem SATURATION- und HUE- Knopf auf Seite 2/2 des MATRIX-Menüs die Sättigung und den Farbton ein. -
Seite 28: Steuerung Mehrerer Kameras
25pol D-sub-Steckern (nicht mitgeliefert) Taste. (Die Taste leuchtet dann auf.) verbinden. Drücken Sie an den RCP-Fernsteuerpulten, die als Einzelheiten zu den Kabeln erfahren Sie bei Ihrem Sony Slave-Geräte definiert werden sollen, die SLAVE- Händler. Taste. (Die Taste leuchtet auf.) Hinweis •... -
Seite 29: Gleichzeitige Einstellung Von Blende Und Hauptschwarzwert Mehrerer Kameras
Einstellung Für Link-Betrieb Verstärkung (Absolut-Modus) Auf der COMM LINK ITEM-1-Seite des OTHERS-Menüs am Master-Gerät die GAIN-Taste wählen. Verschlußfunktionen (Absolut-Modus) Auf der COMM LINK ITEM-1-Seite des OTHERS-Menüs am Master-Gerät die SHUTTER-Taste wählen. • Ein/Aus der Shutter-Funktion • Ein/Aus der Clear Scan-Funktion •... -
Seite 30: Technische Daten
Technische Daten Technische Daten Stromversorgung 10 bis 17 V (von der Kamera oder der CCU geliefert) Leistungsaufnahme 4,0 W Betriebstemperaturbereich –10 °C bis +45 °C Lagertemperaturbereich –20 °C bis +55 °C Außenabmessungen 100 × 300 × 50 mm Gewicht 1,1 kg Max. - Seite 32 Sony Corporation Printed in Japan...
